当前位置:首页 >> 真空阀门 >> 真空球阀 >> GUD型电动高真空球阀
更新时间 2024-12-22 0:10:21


真空球阀
    GUD型电动高真空球阀
    GUD型电动高真空球阀   产品名称: GUD型电动高真空球阀
    型号:GUD
    口径:DN10-200
    压力:0.6×106 ~1.3×10-4
    材质:304、316、316L不锈钢

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【GUD型电动高真空球阀

       GUD型电动高真空球阀详细介绍


    GUD型电动高真空球阀产品概述:

    GUD型系列电动高球阀采用回转型电动、电子调节式阀门驱动装置,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开、关或中间位置的控制,从而达到接通或切断真空管路中气流的目的。阀门为直通式,靠球面密封,因而既能用在真空状态下,也能在低压状态下使用,并可任意位置安装。适用的工作介质为带酸、碱性的气体或液体。

    GUD型电动高真空球阀技术性能:
    用范围(Pa)

    快卸法兰(KF)2x105~1.3x10-5
    活套法兰16x105~1.3x10-5

    阀门漏率(Pa.L/S)
    ≤1.3x10-5
    开闭时间(S)
    DN≤32 20; DN≥40 30
    介质温度(℃)

    标准出厂:-30~+150
    特殊指定:-30~+240

    法兰标准
    GB4982;GB/T6070
    安装位置
    任意
    控制电路

    标准出厂:AC220V/50Hz开关型
    特殊指定:AC380V;DC24V开关型
    4~20mADC调节型

    信号反馈
    标准出厂:带无源触点型
    特殊指定:调节型4~20mADC

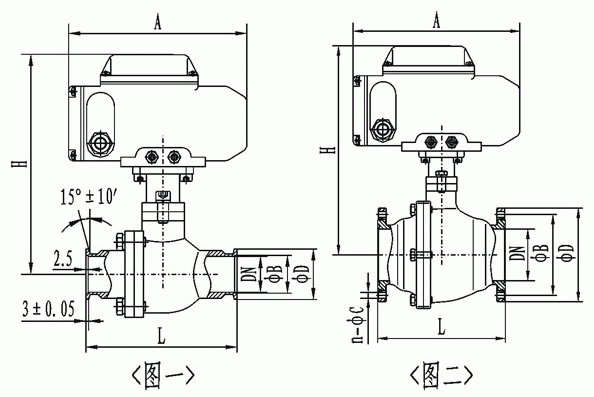

    GUD型电动高真空球阀外形结构图:
    今晚十二生肖开什么号码开奖8月28

    GUD型电动高真空球阀连接尺寸:
    快卸法兰(KF)连接及外形尺寸(GB4982)
    型号
    通径(DN)
    ΦD
    ΦB
    H
    L
    A
    GUD-10/KF
    10
    30
    12.2
    175
    92
    160
    GUD-16/KF
    16
    30
    17.2
    178
    100
    GUD-25/KF
    25
    40
    26.2
    193
    114
    GUD-40/KF
    40
    55
    41.2
    248
    165
    196
    GUD-50/KF
    50
    75
    52.2
    257
    175

    活套法兰连接及外形尺寸(GB/T6070)
    型号
    通径(DN)
    ΦD
    ΦB
    H
    L
    A
    n-ΦC
    GUD-10 10 55 40 170 92
    160
    4-6.5
    GUD-16
    16
    60
    45
    178
    100
    GUD-20 20 65 50 191 114
    GUD-25
    25
    70
    55
    193
    114
    4-9
    GUD-32
    32
    90
    70
    211
    140
    GUD-40
    40
    100
    80
    248
    165
    196
    GUD-50
    50
    110
    90
    257
    175
    GUD-63
    63
    130
    110
    275
    186
    GUD-80
    80
    145
    125
    300
    198
    8-9
    GUD-100
    100
    165
    145
    338
    220
    GUD-125
    125
    200
    175
    373
    266
    255
    8-11
    GUD-150
    150
    225
    200
    390
    296
    GUD-200 200 285 260 512 390 310 12-12

    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【GUD型电动高真空球阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
