保温球阀
| 意式超薄型保温球阀 |
 |
产品名称： | 意式超薄型保温球阀 | |||||
| 型号： | BQ74F | ||||||
| 口径： | DN15-200 | ||||||
| 压力： | 1.0-4.0MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【意式超薄型保温球阀】 | |||||||
意式超薄型保温球阀详细介绍
意式超薄型保温球阀产品概述：
意式超薄型保温球阀根据用户需要夹套注入蒸气、导热油、冷却水、冷气等。使用整个阀门长温或降温达到所需要的温度。能防止介质结晶。主要应用于化工、石油、制药、冶金等行业的系统管路中，主要作用是输送在常温状态下会凝固、易结晶的介质。具有结构紧凑、体积小、重量轻、密封性能好、启闭灵活、安装方便等特点。
意式超薄型保温球阀产品特点：
1、意式超薄型保温球阀采用整体式夹套结构设计，更能均匀地保温、保冷。
2、意式超薄型保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好。
3、意式超薄型保温球阀夹套采用碳素钢管焊接比铸造的更加耐压牢固。
2、意式超薄型保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好。
3、意式超薄型保温球阀夹套采用碳素钢管焊接比铸造的更加耐压牢固。
4、阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，对容易凝固、高粘度的液体介质具有优良的性能。
意式超薄型保温球阀零件材料：
序号NO |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
碳钢WCB |
2 |
球 |
不锈钢316/304 |
不锈钢SS304 |
3 |
密封垫 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
4 |
阀杆 |
不锈钢316/304 |
不锈钢SS304 |
5 |
填料 |
不锈钢PTFE |
聚四氟乙烯PTFE |
6 |
定位锁 |
不锈钢304 |
不锈钢SS304 |
7 |
手柄 |
不锈钢304 |
不锈钢SS304 |
8 |
阀杆螺母 |
不锈钢304 |
不锈钢SS304 |
9 |
填料压盖 |
不锈钢304 |
不锈钢SS304 |
10 |
手柄套 |
塑料Plastic |
塑料Plastic |
11 |
密封瓶帽 |
不锈钢316/304 |
不锈钢SS304 |
12 |
垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |

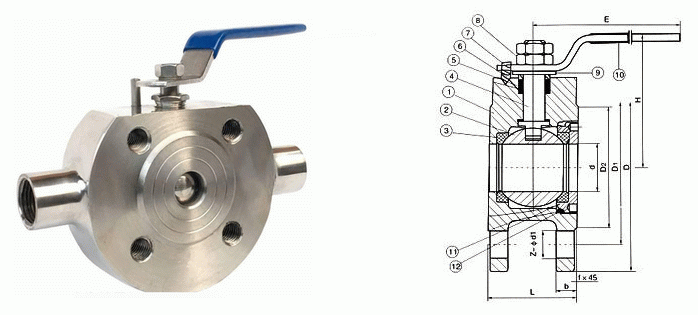

意式超薄型保温球阀外形结构图：
意式超薄型保温球阀连接尺寸：
尺寸 |
15/1/2“ |
20/3/4” |
25/1“ |
32/11/4" |
40/11/2" |
50/2“ |
65/21/2" |
80/3” |
100/4“ |
125/5” |
150/6” |
200/8“ |
d |
15 |
19 |
23.5 |
30 |
36 |
45 |
58 |
67 |
76 |
100 |
125 |
195 |
L |
32 |
38.5 |
45 |
55 |
62 |
72 |
95 |
120 |
145 |
200 |
225 |
275 |
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
278 |
E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
1000 |
b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
28 |
z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-20 |
l |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
2-G |
3/8 |
3/8 |
3/8 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
