| 气动对夹式保温球阀 |
 |
产品名称： | 气动对夹式保温球阀 | |||||
| 型号： | BQ671F | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 1.6-4.0MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【气动对夹式保温球阀】 | |||||||
气动对夹式保温球阀详细介绍
气动对夹式保温球阀产品概述：
气动对夹式保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中。用于输送常温下会凝固的高粘度介质。由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
气动对夹式保温球阀技术规范：
气动对夹式保温球阀技术参数：
气动对夹式保温球阀执行器参数：
气动对夹式保温球阀外形结构图：
气动对夹式保温球阀连接尺寸：
气动对夹式保温球阀技术规范：
| 设计标准 | ASME B 16.34 GB/T12224 |
|---|---|
| 结构长度 | ASME B 16.10 GB/T12221 |
| 连接法兰 | ASME B 16.5、JB/T 79 |
| 试验和检验 | JB/T9092 API 598 |
| 适用介质 | 重油、胶类等易凝固介质 |
气动对夹式保温球阀技术参数：
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB | |||||||||||
| 阀体形式 | 法兰式：分体式铸造球阀；对夹式：整体式铸造阀体 | |||||||||||
| 连接形式 | 法兰式、对夹式 | |||||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% (软密封：零泄露) | |||||||||||
| 基本误差 | 带定位器：小于全行程的±2% | |||||||||||
| 回差 | 带定位器：小于全行程的±2% | |||||||||||
| 可调范围 | 250：1 | 350：1 | ||||||||||
| 配置执行机构 | GT、AT、ST系列单双作用气动执行器 | |||||||||||
| 控制方式 | 开关两位控制、4～20mA模拟量信号控制 | |||||||||||
气动对夹式保温球阀执行器参数：
| 执行器型号 | GT、AT、ST系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构、双作用执行机构 |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

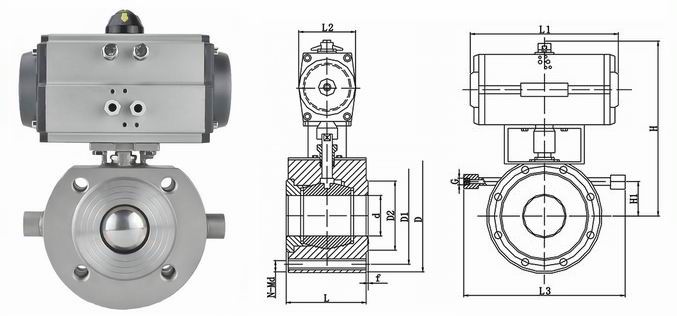

气动对夹式保温球阀外形结构图：
气动对夹式保温球阀连接尺寸：
| 公称通径 | 外形尺寸 | 连接法兰尺寸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | L | L1 | L2 | L3 | H | H1 | G | D | D1 | D2 | f | N-Md | |
| 15 | 14 | 35 | 140/178 | 62/75 | 150 | 170/176 | 15 | 1/2″ | 90 | 65 | 45 | 2 | 4-M14 |
| 20 | 19 | 38 | 140/178 | 62/75 | 160 | 175/181 | 20 | 1/2″ | 100 | 75 | 55 | 2 | 4-M14 |
| 25 | 25 | 42 | 140/214 | 62/91 | 190 | 180/214 | 20 | 1/2″ | 110 | 85 | 65 | 2 | 4-M14 |
| 32 | 29 | 50 | 164/214 | 75/91 | 210 | 215/243 | 25 | 1/2″ | 130 | 100 | 78 | 3 | 4-M18 |
| 40 | 38 | 60 | 164/246 | 75/101 | 230 | 225/263 | 30 | 1/2″ | 145 | 110 | 85 | 3 | 4-M18 |
| 50 | 48 | 70 | 190/295 | 91/112 | 250 | 248/274 | 30 | 1/2″ | 160 | 125 | 100 | 3 | 4-M18 |
| 65 | 64 | 95 | 210/295 | 101/112 | 270 | 258/284 | 45 | 1/2″ | 180 | 145 | 120 | 3 | 4/8-M18 |
| 80 | 76 | 118 | 247/395 | 112/139 | 300 | 300/326 | 50 | 1/2″ | 190 | 160 | 135 | 3 | 8-M18 |
| 100 | 95 | 140 | 276/478 | 127/176 | 340 | 315/370 | 70 | 1″ | 215/230 | 180/190 | 155/160 | 3 | 8-M18/20 |
| 125 | 112/118 | 175/195 | 348/562 | 159/206 | 360 | 375/440 | 80 | 1″ | 245/270 | 210/220 | 185/188 | 3 | 8-M18/24 |
| 150 | 135/150 | 210/260 | 378/724 | 176/228 | 420 | 428/500 | 95 | 1″ | 280/300 | 240/250 | 210/218 | 3 | 8-M22/24 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【气动对夹式保温球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
