当前位置:首页 >> 保温阀门 >> 保温球阀 >> 保温放料球阀
更新时间 2024-12-22 0:14:09


保温球阀
    保温放料球阀
    保温放料球阀   产品名称: 保温放料球阀
    型号:BFQ41PPL
    口径:DN25-200
    压力:1.0-4.0MPa
    材质:铸钢、不锈钢等

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【保温放料球阀

       保温放料球阀详细介绍


    保温放料球阀产品概述:
    保温放料球阀是根据用户需要夹套注入蒸气、导热油、冷却水、冷气等。使用整个阀门长温或降温达到所需要的温度。能防止介质结晶。主要应用于化工、石油、制药、冶金等行业的系统管路中,主要作用是输送在常温状态下会凝固、易结晶的介质。具有结构紧凑、体积小、重量轻、密封性能好、启闭灵活、安装方便等特点。

    保温放料球阀开启过程:
    1、在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。
    2、当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
    3、阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
    4、直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。

    保温放料球阀关闭过程:
    1、关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
    2、继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。
    3、快要关闭时,球体已在与阀座无接触的情况下旋转了90°。
    4、手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。

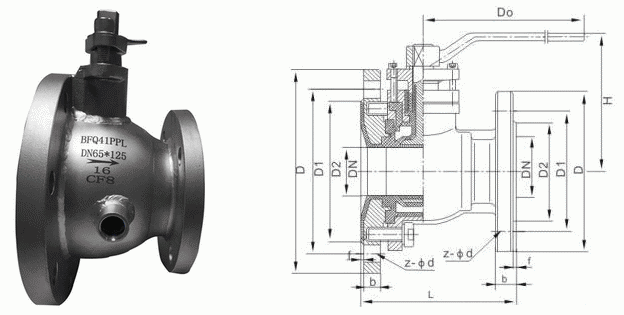

    保温放料球阀产品结构图:
    今晚十二生肖开什么号码开奖8月28

    保温放料球阀连接尺寸:
    公称通径 PN10/16 参考值
    DN(mm) L D D1 D2 Z-Φd f b Do H
    25/50 125 115/140 85/110 65/90 4-14/4-14 3/3 17/17 180 105
    32/65 135 140/160 100/130 78/110 4-18/4-14 3/3 19/17 180 120
    40/65 150 150/160 110/130 85/110 4-18/4-14 3/3 19/17 225 140
    40/80 150 150/190 110/150 85/125 4-18/4-18 3/3 19/19 225 140
    50/80 165 165/190 125/150 100/125 4-18/4-18 3/3 21/19 225 150
    50/100 165 165/210 125/170 100/145 4-18/4-18 3/3 21/19 360 150
    65/100 180 185/210 145/170 120/145 4-18/4-18 3/3 21/19 360 160
    65/125 180 185/240 145/200 120/175 4-18/4-18 3/4 21/20 420 160
    80/125 240 200/240 160/200 135/175 8-18/8-18 3/4 21/20 420 215
    80/150 240 200/265 160/225 135/200 8-18/8-18 3/4 21/22 420 215
    100/150 260 220/265 180/225 155/200 8-18/8-18 3/4 23/22 420 240
    100/200 260 220/320 180/280 155/255 8-18/8-18 3/4 23/24 420 240

    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【保温放料球阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
