复合式排气阀
| 复合式排气阀 |
 |
产品名称： | 复合式排气阀 | |||||
| 型号： | CARX | ||||||
| 口径： | DN25-300 | ||||||
| 压力： | 1.0-2.5MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【复合式排气阀】 | |||||||
复合式排气阀详细介绍
复合式排气阀产品概述：
复合式排气阀用于管路上的最高点有闭气的地方，排除管内的气体来疏通管道，达到正常工作，如不装排气阀，管内流动的液体会产生动热引起气体形成短路，使管道出水容量达不到设计要求，其次，管道在运转时出现停电、停泵管道会出现负压力会引起管道振动或破裂，排（吸）气阀就迅速反空气吸入客内，防止管道振动或破裂。复合式排气阀结构及用途：
复合式排气阀，阀体为圆桶状，阀门内件包括不锈钢浮球，杠杆及阀瓣，本阀安装在泵出口处或送配水管线中，用来排除集压在管中的空气，以提高管线及水泵的使用效率。当管内一旦出现负压时，此阀能迅速吸入外界空气，以保管线因负压所产生损坏。

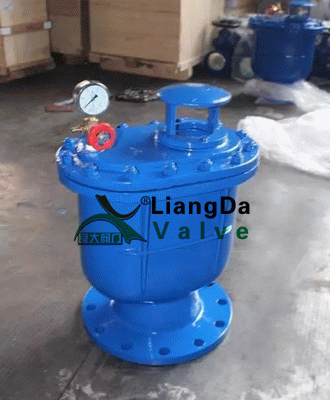

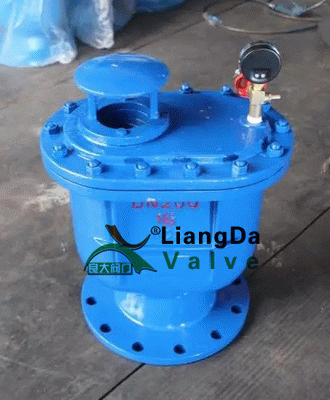

复合式排气阀产品实物图：
复合式排气阀工作原理：
当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水浮球被浮起，传动塞头至关闭位置，停止大量排气；当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当抽水机停止，管内水流空时，或遇管内产生负压时，此时塞头开启，吸入空气确保管线安全。

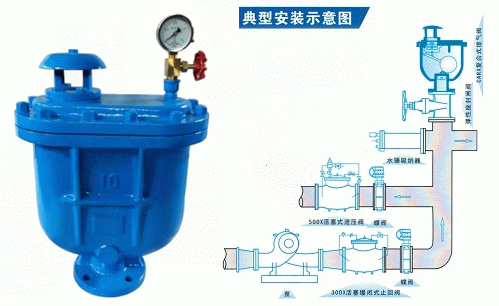

复合式排气阀典型安装图：
复合式排气阀性能参数：
| 介质 | 清水 |
| 温度 | 常温 |
| 阀体 | 灰铸铁HT200 |
| 浮球与塞头 | 不锈钢 |
| 密封材料 | 丁晴橡胶 |
| 阀体试验打压 | 1.5MPa |
| 浮球、密封试验打压 | 0.05-1.1MPA不漏水 |
复合式排气阀零件材料：
| 序 号 | 名 称 | 材 质 |
| 1 | 阀 体 | HT200 |
| 2 | 阀 盖 | HT200 |
| 3 | 浮 球 | SUS 304 |
| 4 | 杠杆架 | 铸铜ZH59 |
| 5 | 杆 | 铸铜ZH59 |
| 6 | 塞 头 | 丁睛橡胶NBR |

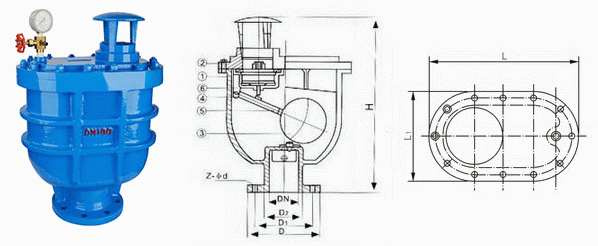

复合式排气阀外形结构图：
复合式排气阀连接尺寸：
| 型 号 | 公称通径 DN(mm) | 尺 寸(mm) | ||||||
| H | L | L1 | D | D1 | D2 | z-φd | ||
| CARX-1.0 CARX-1.6 |
20 | 375 | 290 | 180 | 105 | 75 | 55 | 4-12 |
| 25 | 375 | 290 | 180 | 115 | 85 | 65 | 4-14 | |
| 50 | 480 | 360 | 205 | 160 | 125 | 100 | 4-14 | |
| 80 | 520 | 405 | 245 | 195 | 160 | 135 | 4-18 | |
| 100 | 530 | 405 | 245 | 215 | 180 | 155 | 4-18 | |
复合式排气阀排气量表：
| 规格DN | 25 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| 立方米/小时 | 2-88 | 85-352 | 22-904 | 34-1413 | 76-3179 | 135-8831 | 212-8831 | 305-12717 | 415-17309 | 542-22608 |
复合式排气阀选型计算表：
