气动排泥阀
| 气动角式快开排泥阀 |
 |
产品名称： | 气动角式快开排泥阀 | |||||
| 型号： | J644X | ||||||
| 口径： | DN50-400 | ||||||
| 压力： | 0.6-1.6MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【气动角式快开排泥阀】 | |||||||
气动角式快开排泥阀详细介绍
气动角式快开排泥阀应用范围：
气动角式快开排泥阀主要用于自来水公司各类水池，排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用，此阀主要安装在个类沉淀池的底部壁外，用以排除池底的泥沙污物。气动角式快开排泥阀工作原理及其性能：
气动角式快开排泥阀由气缸和角式截止阀两大部分组成，气缸为动力带动阀板升降，使阀体通道开或闭以达到流体通断。气缸活塞密封件为耐磨O型圈，其密封性能好，经久耐用。开启速度快，一般在10秒钟内阀板已全开，阀板与阀体为软密封，关闭后密封性能好，无泄漏。如配以气动电磁换向阀则能实现远控、自控等。若配手动装置，可以4-12台一排安装，同时启动关闭，驱动压力为空气。

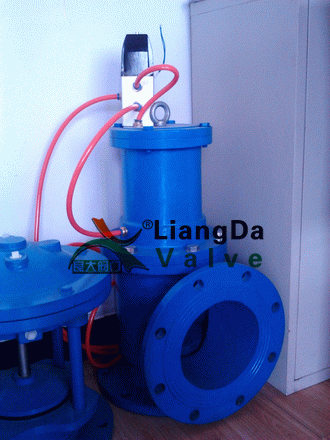

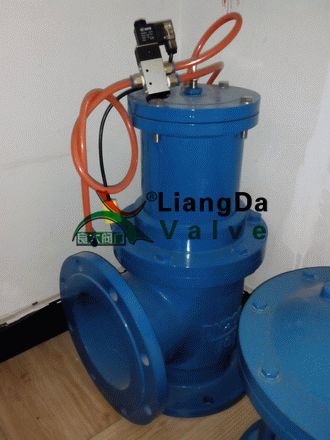

气动角式快开排泥阀产品实物图：
气动角式快开排泥阀技术参数：
1、阀门公称压力：0.6-1.6Mpa
2、阀体密封压力：1.1Mpa
3、气缸工作压力：0.3-1.0MPa
4、气缸工作介质：气
5、介质温度：常温
注：如有特殊要求（订货时注明）
J644X角式快开型密封皮碗 |
阀杆 |
阀板 |
缸盖 |
气缸 |
阀体 |
耐磨丁腈橡胶 |
不锈钢 |
HT200 |
HT200 |
HT200 |
HT200 |

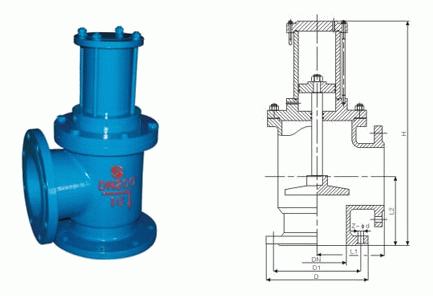

气动角式快开排泥阀外形结构图：
气动角式快开排泥阀连接尺寸：
公称通径（mm）|尺寸（mm）|型号 |
J744X-10、J644X-10 |
接管螺纹G |
快开角式型阀杆材料 |
|||||
|
H |
L1 |
L2 |
D |
D1 |
z-Φd |
||
80 |
480 |
135 |
125 |
195 |
160 |
4-18 |
1/2＇ |
不锈钢 |
100 |
500 |
145 |
125 |
215 |
180 |
4-18 |
1/2＇ |
不锈钢 |
150 |
620 |
203 |
140 |
280 |
240 |
8-23 |
1/2＇ |
不锈钢 |
200 |
735 |
225 |
185 |
335 |
295 |
8-23 |
1/2＇ |
不锈钢 |
250 |
805 |
260 |
205 |
390 |
350 |
12-23 |
1/2＇ |
不锈钢 |
300 |
940 |
280 |
245 |
440 |
400 |
12-23 |
3/4＇ |
不锈钢 |
350 |
1100 |
305 |
270 |
500 |
460 |
16-23 |
1＇ |
不锈钢 |
400 |
1200 |
304 |
310 |
565 |
215 |
16-25 |
1＇ |
不锈钢 |

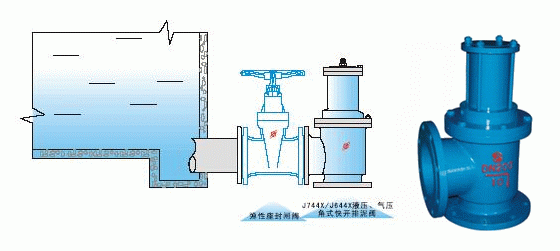

气动角式快开排泥阀安装示意图：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【气动角式快开排泥阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
