电动排泥阀
电动排泥阀 |
产品名称: | 电动排泥阀 | ||||||
型号: | J941X | ||||||
口径: | DN50-400 | ||||||
压力: | 0.6-1.6MPa | ||||||
材质: | 铸铁,铸钢,不锈钢等 | ||||||
|
|||||||
您正在浏览:【电动排泥阀】 |
电动排泥阀详细介绍
电动排泥阀工作原理:
电动排泥阀又名电动隔膜排泥阀,由直通式阀体、支架和电动头等三大部分组成。由电动头带动阀板开启或关闭,当停电时也可用手动开启或关闭,一阀两种开启或关闭,阀板为软密封,关闭后具有密封性能好,无渗漏等优点。
电动排泥阀产品实物图:
电动排泥阀主要参数:
电动排泥阀外形结构图:
电动排泥阀连接尺寸:
电动排泥阀应用范围:
电动排泥阀适用于水处理厂各类沉淀池、污泥池、用以排放水池内泥沙,污物及废水、该阀采用双室隔膜结构,运动无磨损,不因杂质而漏水,对泥沙淤积不敏感、润滑、密封性能好。采用衬胶阀板,阀座斜度开口不易沉积泥杂物,驱动介质压力低,采用手动或电动集中控制,经久耐用、使用寿命长。电动排泥阀产品作用:
1、供介质为液、气的管道上作截流作用。
1、供介质为液、气的管道上作截流作用。
2、供各型净化设备及池子外部或管道上作于排泥、排污用。

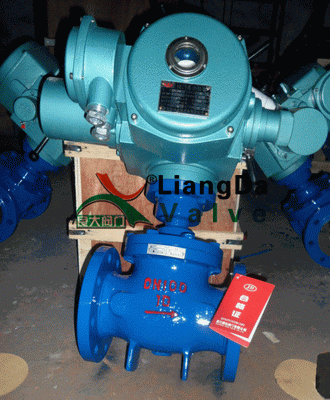

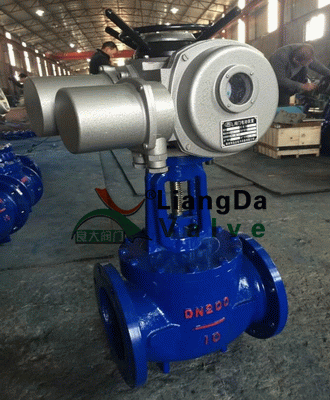

电动排泥阀产品实物图:
电动排泥阀主要参数:
压力等级 | 0.6MPa-1.6MPa |
电动头电压 | 220V、380V,订货时注明 |
阀体、支架材料 | 铸铁,球墨铸铁,WCB |
阀杆材料 | 不锈钢 |
阀板材料 | 球墨铸铁,热合橡胶、WCB+热合橡胶 |
法兰连接标准 | GB/T 17241.6-98 |
试压标准 | GB/T 13927-92 |
注:高度H,如用户需要加高订货时注明,不注明按尺寸表中H供货 |

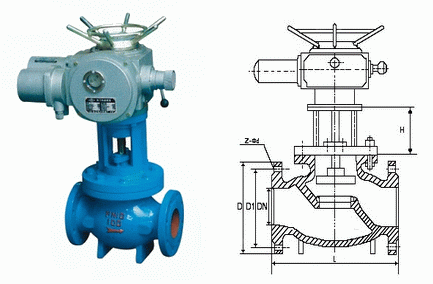

电动排泥阀外形结构图:
电动排泥阀连接尺寸:
DN | L1 | L2 | H | D | D1 | Z-фd |
50 | 110 | 95 | 200 | 165 | 125 | 4-8 |
80 | 135 | 125 | 230 | 200 | 160 | 4-8 |
100 | 160 | 125 | 250 | 220 | 180 | 8-18 |
150 | 205 | 145 | 300 | 285 | 340 | 8-23 |
200 | 220 | 185 | 350 | 340 | 295 | 8-23 |
250 | 260 | 205 | 400 | 395 | 350 | 12-23 |
300 | 280 | 245 | 450 | 445 | 400 | 12-23 |
400 | 335 | 310 | 550 | 656 | 515 | 16-25 |
电动排泥阀的日常维护保养能延长其使用寿命:
对阀门的维护,可分两种情况;保管维护和使用维护。
(一)保管维护
1、阀门应存干燥通风的室内,通路两端须堵塞。
2、短期内暂不使用的阀门,应取出石棉填料,以免产生电化学腐蚀,损坏阀杆。
3、阀门进出口要用蜡纸或塑料片封住,以防进去脏东西。FHB自动化在线网
4、长期存放的阀门应定期检查,清除污物,并在加工面上涂防锈油。
5、放置室外的阀门,必须盖上油毡或苫布之类防雨、防尘物品。存放阀门的仓库要保持清洁干燥。
(二)使用维护
1、阀杆螺纹经常与阀杆螺母摩擦,要涂一点黄油或石墨粉,起润滑作用。
2、不经常启闭的阀门,要定期转动手轮,对阀杆螺纹加润滑剂,以防咬住。
3、室外阀门,要对阀杆加保护套,以防雨、雪、尘土锈污。
4、如阀门系机械传动,要按时对变速箱添加润滑油并保持阀门的清洁。
5、不要依靠阀门支持其它重物,不要在阀门上站立。
6、阀杆,特别是螺纹部分,要经常清洁并添加新的润滑剂,防止尘土中的硬杂物,磨损螺纹和阀杆表面,影响使用寿命。
