角式排泥阀
角式隔膜排泥阀 |
产品名称: | 角式隔膜排泥阀 | ||||||
型号: | 100S、HB100S | ||||||
口径: | DN50-400 | ||||||
压力: | 0.6-1.6MPa | ||||||
材质: | 铸铁,铸钢,不锈钢等 | ||||||
|
|||||||
您正在浏览:【角式隔膜排泥阀】 |
角式隔膜排泥阀详细介绍
角式隔膜排泥阀产品用途:
角式隔膜排泥阀是一种角型隔膜式截止类阀门。适用于水厂、水处理厂,作为排除水池内泥沙及污物用。阀门内部为尼龙强化橡胶隔膜,并设计为角型结构,利用污物的顺利排除,安装方便,使用寿命长。

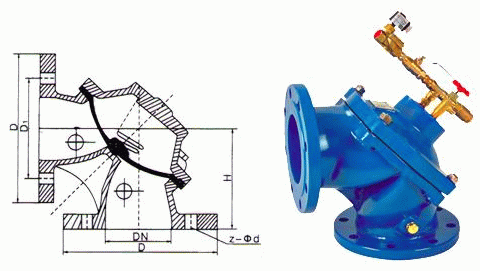

角式隔膜排泥阀外形结构图:
角式隔膜排泥阀连接尺寸:

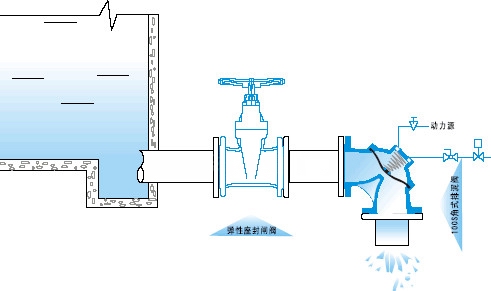

角式隔膜排泥阀安装示意图:
角式隔膜排泥阀工作原理:
角式隔膜排泥阀内部是由特殊强化的隔膜片、不锈钢弹簧等组成。具有开启快,关闭压力低等优点,经由外部液动(气动)控制管路,集中控制,启闭主阀作用等特点。
角式隔膜排泥阀技术参数:
角式隔膜排泥阀零件材料:公称压力MPa | 试验压力MPa | 适用温度 | 适用介质 | |
壳体 | 密封 | |||
1.0 | 1.5 | 1.1 | ≤80℃ | 水、污水 |
1.6 | 2.4 | 1.76 |
零件名称 | 阀体、阀盖 | 阀瓣、弹簧 | 膜片 |
材料 | 铸铁、球墨铸铁、铸钢 | 不锈钢 | 尼龙强化橡胶 |
角式隔膜排泥阀外形结构图:
角式隔膜排泥阀连接尺寸:
型号尺寸 | 100S、HB100S | |||
公称通径 | H | D | D1 | Z-∮d |
80 | 140 | 195 | 160 | 4-18 |
100 | 150 | 215 | 180 | 8-18 |
150 | 185 | 280 | 240 | 8-23 |
200 | 245 | 335 | 295 | 8-23 |
250 | 340 | 395 | 350 | 12-23 |
300 | 395 | 445 | 400 | 12-23 |

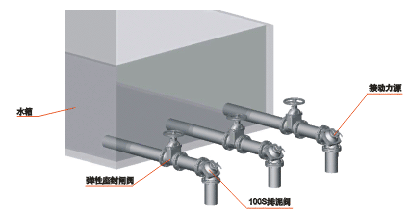

角式隔膜排泥阀安装示意图:
