手动排泥阀
| PNF盖阀排泥阀 |
 |
产品名称： | PNF盖阀排泥阀 | |||||
| 型号： | PNF | ||||||
| 口径： | DN150-500 | ||||||
| 压力： | 0.6-1.6MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【PNF盖阀排泥阀】 | |||||||
PNF盖阀排泥阀详细介绍
PNF盖阀排泥阀产品用途：
PNF排泥阀又名盖阀，其阀盖自带螺杆，水深、潜时可直接手柄操作。该阀阀板成锥形，自带导向，开启操作压力小，螺杆及密封面采用锡青铜，耐腐、耐磨。本产品广泛应用于给水、排水、污水处理工程的各类沉淀池，用于排放池底的沉淀物，一般与启闭件配套用，也可与气动、液动、电动配套使用，以实现远距离控制。PNF盖阀排泥阀作用原理：
PNF手动排泥阀又名排泥盖阀，用于工程沉淀池的池内排泥，安装于形成锥底面（以便使池中底泥完全排除）池底，一般与启闭机配套使用。启闭力小的可直接配套加长手轮使用，使用形式有一台或多台排列，主体材料一般为铸铁。TF型套筒阀又称提拔阀，一般用于沉淀池排泥进中进行池外排泥，由于其结构为内外伸缩套筒，故亦可用于配水井或出水进中调节水位，例如：单管吸泥机出泥，气浮出水等，一般由碳钢或不锈钢制成。

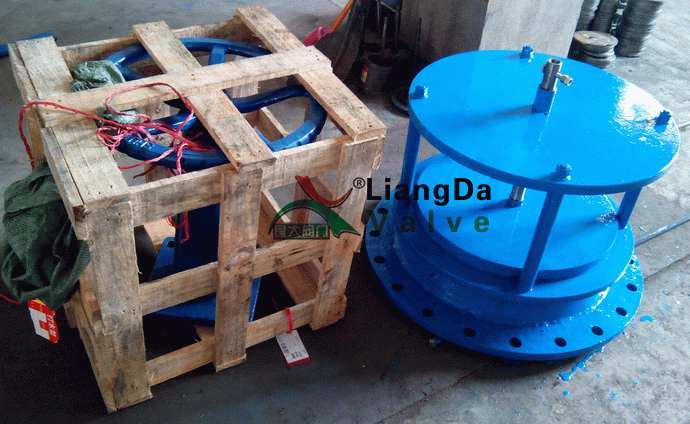

PNF盖阀排泥阀产品实物图：
PNF盖阀排泥阀产品特点：
1、阀盖自带螺杆，水深、浅时可直接用于手柄操作；
2、阀板成锥形，自带导向，开启操作力小；
3、螺杆及密封面采用锡青铜，耐腐、耐磨；
PNF盖阀排泥阀订货说明：
1、高度由用户自定，订货时应注明，不注明按2m供货；
2、本公司排泥阀均配手轮启闭机，如需配电动、气动、液动启闭机应时注明；
3、图中及法兰部位尺寸可根据用户需要供货；（如没有注明按GB/T17241.6-98）
4、提拔阀：订货时请注明；

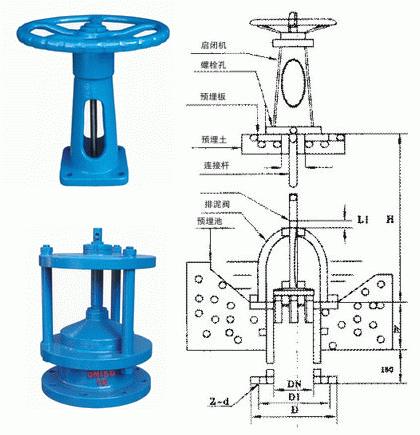

PNF盖阀排泥阀外形结构图：
PNF盖阀排泥阀连接尺寸：
| 通径DN(mm) | D | D1 | a*a | h | L1 | Z | d |
| 150 | 285 | 240 | 22 | 200 | 45 | 8 | 23 |
| 200 | 340 | 295 | 22 | 300 | 45 | 8 | 23 |
| 300 | 445 | 400 | 25 | 300 | 45 | 12 | 23 |
| 400 | 565 | 515 | 25 | 450 | 60 | 16 | 25 |
| 500 | 670 | 620 | 28 | 450 | 60 | 20 | 25 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【PNF盖阀排泥阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
