隔膜式排泥阀
电磁液(气)动隔膜排泥阀 |
产品名称: | 电磁液(气)动隔膜排泥阀 | ||||||
型号: | J841X | ||||||
口径: | DN50-400 | ||||||
压力: | 0.6-1.6MPa | ||||||
材质: | 铸铁,铸钢,不锈钢等 | ||||||
|
|||||||
您正在浏览:【电磁液(气)动隔膜排泥阀】 |
电磁液(气)动隔膜排泥阀详细介绍
电磁液(气)动隔膜排泥阀产品用途:
电磁液(气)动隔膜排泥阀,供介质为液、气的管路上,作截流设备,特别是启动频繁之处。供各种净化设备及池子作为排污、排泥用。电磁液(气)动隔膜排泥阀工作原理:
电磁液(气)动隔膜排泥阀是由液压缸组件和直式截止阀组件,这两大组件组成,其中又分为气缸,膜片(活塞)、阀杆、阀瓣、上下支承座组成。当动力(液体)由膜片(活寒)上部进入气动缸迫使活塞、膜片上行由阀杆带动阀瓣上行打开阀瓣排出污物和泥沙,完成此动作后再将动力转由活塞、膜片上部进入气缸迫使活塞、膜片下行来关闭阀瓣,用这强制关闭的阀瓣绝对不会产生漏水现象。
1、全开状态:当介质流入阀体内,液体从A进入,此时阀门上的1和4为打开状态,2和3为关闭状态,此时阀门为开启状态。
2、全闭状态:当介质流入阀体内,液体从B进入,此时阀门上的2和3为打开状态,1和4为关闭状态,此时阀门为关闭状态。

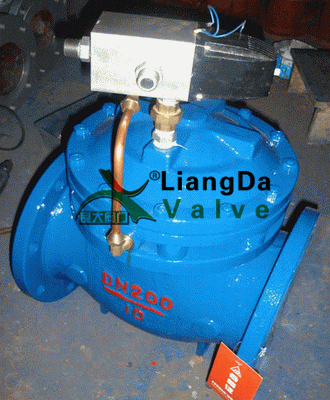

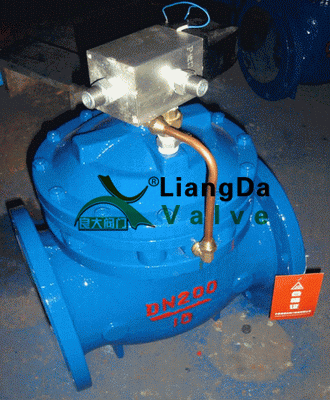

电磁液(气)动隔膜排泥阀产品实物图:
电磁液(气)动隔膜排泥阀技术参数:
公称压力 |
1.0MPa |
使用温度 |
常温 |
驱动介质 |
清水、气、油(订货时注明) |
驱动压力 |
管道实际压力+0.2MPa |
电磁阀线圈电压 |
DC24 AC220(订货时注明) |
阀体、阀盖、压力室、阀板材料 |
HT200、QT400-15 |
法兰连接标准 |
GB/T 17241.6-98 |
试压标准 |
GB/T 13927-92 |

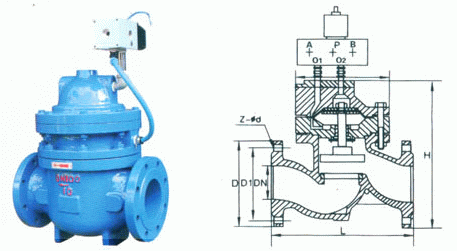

电磁液(气)动隔膜排泥阀外形结构图:
电磁液(气)动隔膜排泥阀连接尺寸:
公称通径DN |
L |
H |
D |
D1 |
Z-Фa |
50 |
230 |
225 |
165 |
125 |
4-18 |
80 |
285 |
270 |
200 |
160 |
4-18 |
100 |
360 |
375 |
220 |
180 |
8-18 |
150 |
455 |
450 |
285 |
240 |
8-23 |
200 |
585 |
645 |
340 |
295 |
8-23 |
250 |
720 |
770 |
395 |
350 |
12-23 |
300 |
800 |
900 |
445 |
400 |
12-23 |
400 |
960 |
1030 |
565 |
515 |
16-25 |
电磁液(气)动隔膜排泥阀安装与维护:
1、各种液动、气动直式、角式快开排泥阀出厂前每台均按照GB/T13927-92的标准试压,并持续2分钟无渗漏方为合格品,使用时只需将外表及孔腔清洗干净,不必将阀门拆开和调整变动,就可直接安装使用。
2、有各种规格的密封圈和O型圈同售,便于客户在维修阀门时更换。
3、连接管路时,注意止泄带缠绕不可超过牙端面,并注意清除客管路接头内的粉尘脏物。
4、液动、气动直式、角式排泥阀,产品按性能规范,使用保证期限为18个月。
