单口排气阀
| 法兰式单口排气阀 |
 |
产品名称： | 法兰式单口排气阀 | |||||
| 型号： | QB1 | ||||||
| 口径： | DN25-200 | ||||||
| 压力： | 0.6-1.6MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【法兰式单口排气阀】 | |||||||
法兰式单口排气阀详细介绍
法兰式单口排气阀产品概述：
法兰式单口排气阀用于管路上的最高点或有闭气的地方，排除管内的气体来疏通管道，达到正常工作，如不装排气阀，管内流动的液体会产生动热引起气体．形成短路，使管道出水容易达不到要求。其次，管道运转转时出现停电、停泵管道就会出现负压力，而会引起管道振动或破裂，（排）吸气阀就迅速把空气吸入管肉，防止管道振动或破裂。法兰式单口排气阀工作原理：
法兰式单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出。当需要检修或清扫体腔时，应将阀门关闭。单口排气阀，顺时针旋转阀杆时为关闭。
法兰式单口排气阀技术参数：
| 公称通径DN（mm） | 15（1/2"）~50（2"） |
| 公称压力PN（Mpa） | 0.6~1.6 |
| 使用温度（℃） | 0~85 |
| 适用介质 | 清水 |
法兰式单口排气阀零件材料：
| 1、阀体 | 铸铁 |
| 2、阀盖 | 铸铁 |
| 3、浮球 | 不锈钢 |
| 4、塞头 | 橡胶 |
| 5、排气阀 | 黄铜 |
| 6、螺丝、螺帽 | 元钢 |

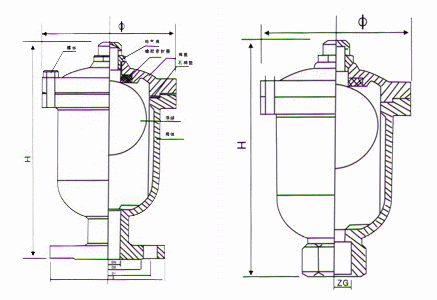

法兰式单口排气阀外形结构图：
法兰式单口排气阀连接尺寸：
| DN | H | D | D1 | Z-фd | |
| 法兰式 | 15 | 245 | 195 | 160 | 4-18 |
| 20 | 245 | 195 | 160 | 4-18 | |
| 25 | 245 | 195 | 160 | 4-18 | |
| 丝口式 | 15、20 | 245 | |||
| 25、32 | 245 | ||||
| 40、50 | 310 |

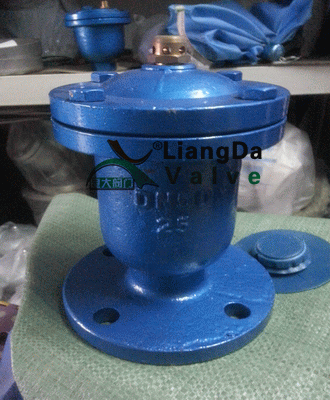

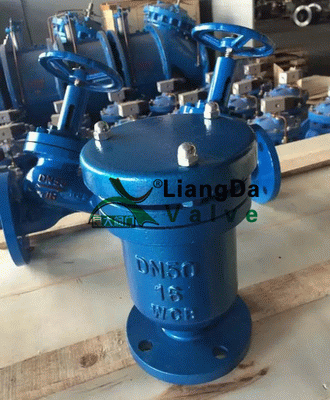

法兰式单口排气阀产品实物图：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【法兰式单口排气阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
