快速排气阀
| 快速排气阀 |
 |
产品名称： | 快速排气阀 | |||||
| 型号： | P41X、P42X | ||||||
| 口径： | DN25-200 | ||||||
| 压力： | 0.6-1.6MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【快速排气阀】 | |||||||
快速排气阀详细介绍
快速排气阀产品概述：
快速排气阀适用于工业介质为水的管路上，作为快速排除管道内气体的设备，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备。阀为圆桶状式阀体，共内部主要有不锈钢浮球及塞头。本阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能迅速吸入空气，以保管线因负压所产生损坏。
快速排气阀工作原理：
管道在运转时，浮球停在球碗底部，进行大量排气，当管内空气排完，水冲进阀内，经过球碗然后反应浮球，使浮球浮动关闭，管道在正常运转时，如有少量气体会集中到阀内到相当程度，阀内水位下降，浮球随之下降，气体从小孔排出。如水泵停止，随时会产生负压力，浮球随时下降，进行大量吸气确保管路安全。

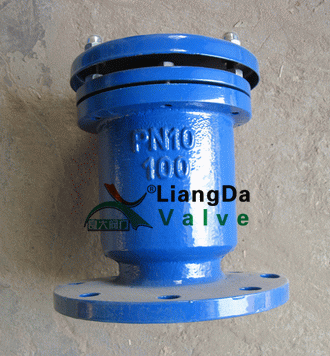

快速排气阀产品实物图：
快速排气阀应用范围：
快速排气阀广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。
快速排气阀排气量表：（按每秒流速成1.5-3.0米计算）
| 规格 | 25 | 50 | 80 | 100 | 150 | 200 |
| 立方米/小时 | 4-8 | 11-22 | 22-40 | 42-60 | 61-122 | 83-166 |

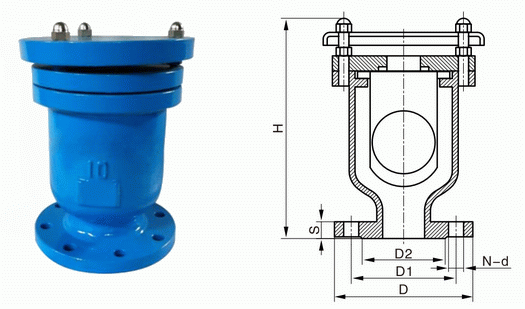

快速排气阀外形结构图：
快速排气阀连接尺寸：
| 公称通径 （DN） |
D | D1 | D2 | D3 | H | Z-Φd |
| 25 | 115 | 85 | 65 | 140 | 285 | 4-14 |
| 50 | 160 | 125 | 102 | 200 | 340 | 4-14 |
| 80 | 195 | 160 | 135 | 230 | 490 | 4-18 |
| 100 | 215 | 180 | 158 | 250 | 545 | 4-18 |
| 150 | 280 | 240 | 212 | 300 | 615 | 8-23 |
| 200 | 335 | 295 | 268 | 380 | 730 | 8-23 |

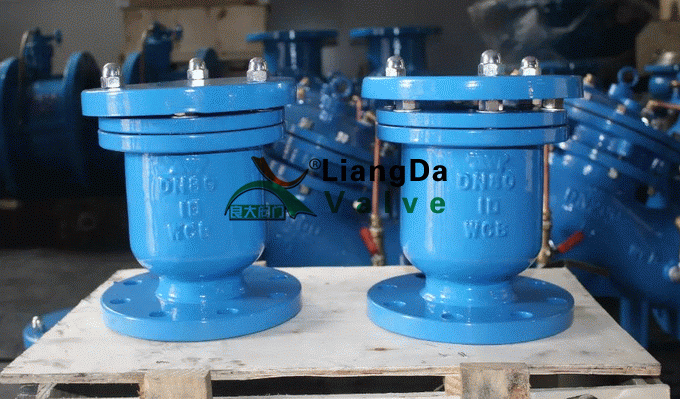

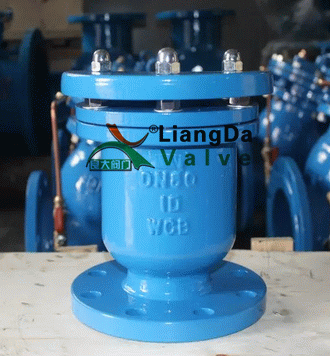

快速排气阀现货实拍：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【快速排气阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
