当前位置：首页 >> 水力控制阀 >> 水击泄放阀 >> 角式水击泄放阀

更新时间 2024-12-22 0:06:04

水击泄放阀

角式水击泄放阀

产品名称：

角式水击泄放阀

型号：

GA6600

口径：

DN50-500

压力：

1.0-6.4MPa

材质：

铸铁，铸钢，不锈钢等

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③口径 ④压力 ⑤材质 ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件
良大服务：	提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。

您正在浏览：【角式水击泄放阀】

角式水击泄放阀详细介绍

角式水击泄放阀产品概述：

本公司生产的水击泄放阀，它被设计用于减小因水泵开启和关闭或停电而造成停泵时管道系统中所引起的压力波动，能够可靠的保护水泵和水泵站。此阀门是导阀控制，液压驱动活塞式（柱塞阀）控制阀。阀门两端的压力差是驱动它开启关闭的能量来源。阀门的驱动装置分为上，下两个控制腔室，上腔室由导阀控制通过调节导阀和池导阀的内置针阀来操作，下腔室通过一个固定的小孔与阀体内压力相连，使阀门的关闭得到缓冲。水击泄放阀具有许多突出的特性，这些特征使水锤泄放阀成为当今世界上性能最可靠、功能最齐全和最实惠的过压保护装置。操作平衡无振动--水击泄放阀具独一无二的V型开口阀瓣和差动活塞设计，在任何工作压力下都能给予可靠的关闭推动力，调节性能优秀，运行平稳（不会产生（自身）关闭水锤。快速响应（开阀泄水）--大孔道高敏感的泄压导阀响应过压条件快速开启主阀（水击泄放阀），当压力平息后可快速度关阀。

角式水击泄放阀结构及用途：

水击泄放阀由主阀、高压水力导阀、导管等零部件组成。具有水力自动控制、高压无条件开启泄除水锤的功能。主阀能快开缓闭，具有防止自身关阀水锤的功能。水击泄放阀用于水泵出口管道主输水管上，靠近水击发生源如止回阀、输水管超压点等，用T型三通外接，能无条件泄除高压水锤，是泵站安全后保护设备，能有效地提高系统安全可靠性。

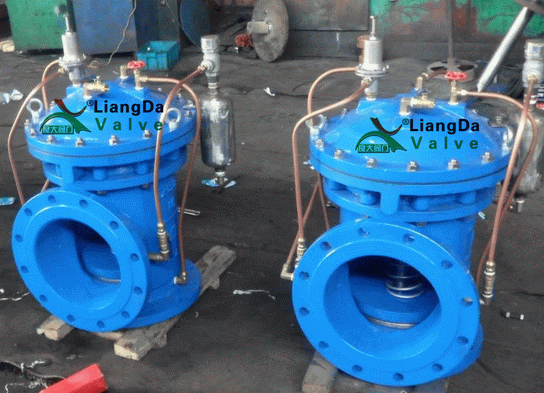

角式水击泄放阀产品实物图：

角式水击泄放阀性能规范：

● 产品名称：角水击泄放阀

● 产品型号：LD-GA6600

● 连接方式：角式或直通式
● 适用介质：原水、清水等
● 介质温度：1～80℃

● 设备口径：DN50—DN500

● 公称压力：1.0MPa、1.6MPa、2.5Mpa、4.0MPa、6.4MPa

● 设定压力：高压：实际工作压力的1.1倍；低压：实际工作压力的0.4~0.6倍，两个指标可同时设定，还可设定断电开启，如有需要三个指标可同时设定。

●高压泄水反应时间：

水击泄放阀反应时间不大于0.5秒，即产生水锤起至水击预防阀动作泄水时间小于0.5秒。

● 强度试验： 1.5倍工作压力。

● 密封试验（双向）：1.1倍工作压力，其中强度试验和密封试验（双向）中的工作压力是指设定压力中高压2的压力值。

● 阀体、法兰材质：ASTM A-126-B 本阀体实际工作压力为2.76 MPa，该材质在压力试验时应能满足常温下压力等级为3.5 MPa，壳体静态试验压力为5.2 MPa。

角式水击泄放阀技术特点：

1、超压泄水--高压导阀具有超控功能，无条件超压保护。

2、差动活塞设计，在任何工作压力下都具有可靠的关闭推动力；

3、操作平稳无振动--主阀采用V型开口阀瓣设计，调节性能优秀，运行平稳（不会产生（自身）关阀水锤）；

4、调节型阀门操作，（阀门开启程序自动可调节），气垫阻尼缓闭。防止自身关阀水锤；

5、阀座设计将发生最大流速的位置移位至阀座密封的下游，从而减少气蚀对阀座的影响。因此，减少磨损，延长寿命；

6、长方形扁平密封圈，可在线更换，而且阀门关闭严密；

7、阀门内部全由不锈钢内衬；

8、快速响应（开阀泄水）--大孔道高敏高的泄压民阀响应过条件快速开启主阀（泄水消锤），当压力平息后以可控速度关阀；

9、可靠性--加大尺寸的高压导管能大大减少堵塞和扭结的危险。0弹性阀座、不锈钢导阀前配标准Y型过滤器，使用寿命长，工作可靠；

10、维修方便--虽然阀门被安装在管红上，但其内部的所有部件都能拆卸下来，只要打开顶端即可检修和替换零部件。导管上的标准隔离阀可允许进行快速的导阀维护；

11、预设定--每个阀门都在出厂前进行了测试和预设定，但是阀门很容易根据要求进行现场调整；

12、重载型超张阀体结构，坚固耐用；

角式水击泄放阀零件材料：

序号	名称	材质
1	阀体、阀盖	球墨铸铁、铸钢、不锈钢
2	阀座	不锈钢
3	活塞、V型开口	不锈钢
4	高压水力导阀	不锈钢
5	活塞环	丁晴橡胶
6	阀座密封	丁腈橡胶
7	导阀环	丁腈橡胶
8	阀座垫环	丁腈橡胶
9	螺栓垫圈	合成钢
10	垫片	合成物
11	附属管道材质	紫铜、复合高压管

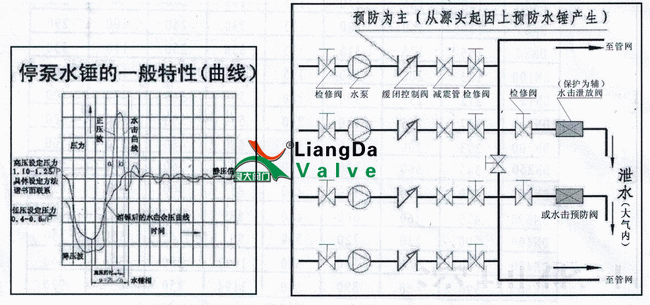

防水锤系统阀选型：

1、安装水击预防阀或水击泄放阀以保护装置。

2、液压缓闭调节控制阀快闭90%（1-3秒）慢关10%（2-60秒可调）。

3、减震管防止系统振动和噪音。

4、进出口安装检修阀。
今晚十二生肖开什么号码开奖8月28

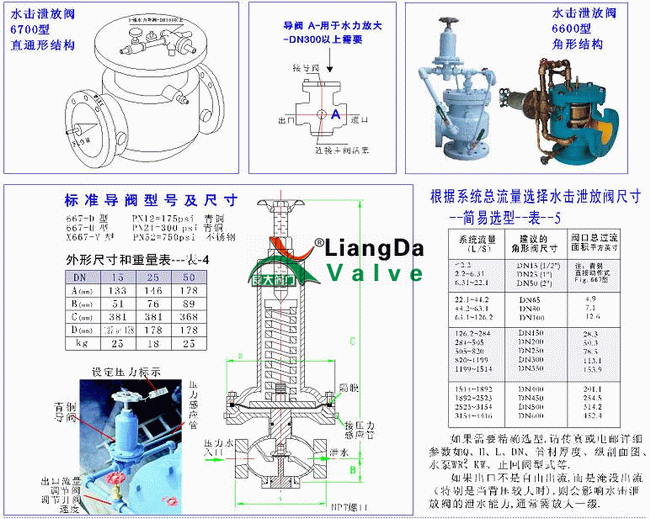

直通式水击泄放阀外形结构图：

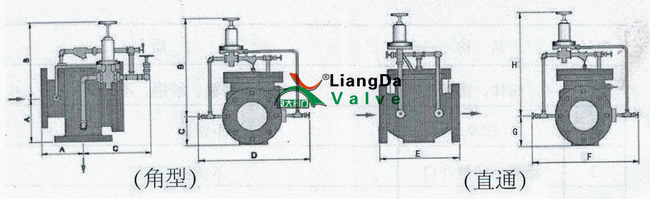

角式水击泄放阀连接尺寸：

通径	A	B	C	D	D	E	G	H
DN50	143	150	250	120	203	190	80	260
DN65	145	150	260	130	216	210	95	270
DN80	155	165	290	150	241	230	100	300
DN100	175	195	310	170	292	290	130	340
DN125	200	220	370	200	356	350	160	380
DN150	225	240	420	240	406	370	170	450
DN200	275	280	460	290	495	440	185	480
DN250	325	340	500	350	622	530	210	520
DN300	375	390	550	410	698	570	250	600
DN350	425	440	630	450	787	620	275	670
DN400	475	500	700	530	914	710	305	720
DN450	500	530	800	570	978	750	320	830
DN500	600	600	850	610	978	800	360	880

通径	A	B	C	D	D	E	G	H
DN50	148	155	270	135	292	200	90	270
DN65	150	160	280	155	330	240	100	290
DN80	163	175	315	175	356	250	110	330
DN100	183	200	340	195	432	310	140	360
DN125	212	235	390	220	508	360	170	400
DN150	237	255	440	260	559	390	180	470
DN200	293	300	480	310	660	460	225	500
DN250	345	360	520	370	787	560	260	550
DN300	400	410	580	440	838	600	300	620
DN350	450	460	660	480	889	660	325	690
DN400	500	520	720	550	991	740	350	750
DN450	540	560	830	600	1092	780	390	860
DN500	590	640	890	640	1194	850	430	920

表内尺寸为6.4-10.0MPa、法兰标准GB9112 ANSI BI16.5

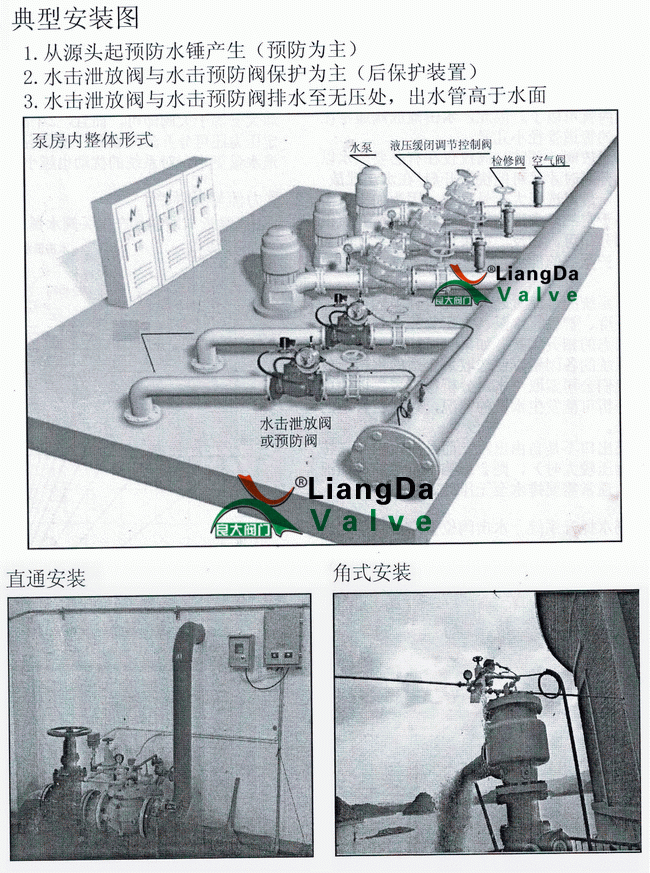

角式水击泄放阀典型安装图：

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【角式水击泄放阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
