双口排气阀
| 双口排气阀 |
 |
产品名称： | 双口排气阀 | |||||
| 型号： | QB2/P2 | ||||||
| 口径： | DN40-300 | ||||||
| 压力： | 1.0-2.5,Pa | ||||||
| 材质： | 铸铁，铸钢，不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【双口排气阀】 | |||||||
双口排气阀详细介绍
双口排气阀应用范围：
双口排气阀适用于工作介质为水的管路上，作为排除管道内气体的设备，以提高输送水设备的效率和保护管道运转正常，如停电，停泵管内会出现负压力会引起管道振动或破裂，该排气阀随时吸气，确保管路安全。双口排气阀广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。双口排气阀工作原理：
当需要排出管道内的气体时，应逆时针方向旋转阀杆，使其阀杆连同阀门上升，使管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出，当需要检修或清扫体腔时，应将阀门关闭。本排气阀，顺时针旋转阀杆时为关闭。

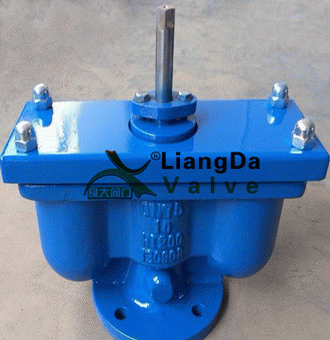

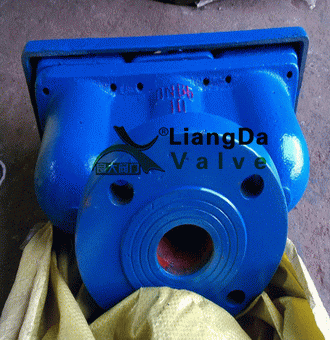

双口排气阀产品实物图：
双口排气阀产品特点：
1、能够排除管道中的气体，减少阻力节约能源。
2、当管道负压时，本产品能快速自动吸入空气防止管道破裂。
3、排气能力是普通双孔排气阀的多倍。
4、浮球托架为不锈钢，使用寿命长，安全可靠。

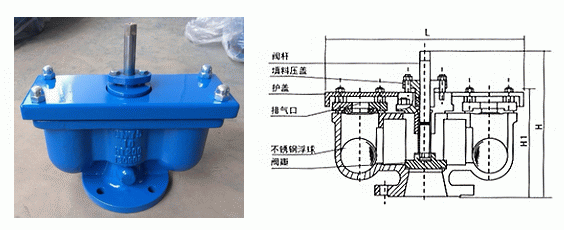

双口排气阀主要部件：
双口排气阀性能规范：
| 介质 | 清水 |
| 温度 | 常温 |
| 阀体材料 | 灰铸铁 |
| 浮球 | 304不锈钢 |
| 试验压力 | 1.5MPa |
| 使用压力 | 1.0MPa |

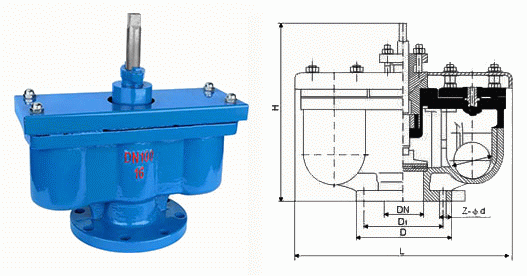

双口排气阀外形结构图：
双口排气阀连接尺寸：
| 型号 | 公称通径 | 主要尺寸（mm） | ||||||
| D | D1 | D2 | L | Z-φd | 介质 | 阀体材料 | ||
| QB2-10 | 40 | 145 | 110 | 85 | 430 | 4-φ18 | 水 | 铸铁 |
| QB2-10 | 50 | 160 | 125 | 100 | 430 | 4-φ18 | 水 | 铸铁 |
| QB2-10 | 75 | 195 | 160 | 135 | 470 | 4-φ18 | 水 | 铸铁 |
| QB2-10 | 100 | 215 | 180 | 155 | 500 | 4-φ18 | 水 | 铸铁 |
| QB2-10 | 150 | 280 | 240 | 210 | 540 | 8-φ20 | 水 | 铸铁 |
| QB2-10 | 200 | 335 | 295 | 265 | 700 | 8-φ20 | 水 | 铸铁 |
双口排气阀排气量表：
| 规格 | 50 | 75 | 100 | 150 | 200 |
| 立方米/小时 | 4-173 | 85-352 | 14-597 | 22-904 | 27-1145 |
