水击预防阀
角式水击预防阀 |
产品名称: | 角式水击预防阀 | ||||||
型号: | EA5001 | ||||||
口径: | DN50-500 | ||||||
压力: | 1.0-6.4MPa | ||||||
材质: | 铸铁,铸钢,不锈钢等 | ||||||
|
|||||||
您正在浏览:【角式水击预防阀】 |
角式水击预防阀详细介绍
角式水击预防阀特点及用途:
水击预防阀由主阀、高压水力导阀、电磁导阀、低压压力开关、导管、电子控制箱等零部件组成。具有水力自动控制、电子自动控制、高压无条件开启泄水、低压提前开启、断电开启、断电并伴随低压开启泄除水锤及预防水锤的功能。主阀能快开缓闭,具有防止自身关阀水锤的功能。水击预防阀用于水泵出口主输水管道上,靠近水击发生源如止回阀等,用T型三通外接,能提前开启预防水锤并无条件泄除高压水锤,是泵站安全的重要预防及保护设备,能有效地提高系统安全可靠性。
角式水击预防阀产品描述:
水击预防阀是我公司工程技术人员参照美国、德国和国内同类型的先进产品进行设计和制造的。在传动方式上采用了水力操作并能自动控制。阀体采用了流线型设计,内部水头损失小。水击预防阀的主要特点是既可以作防护阀,又可以作预防阀。作防护阀时可将给水管中超过向导阀安全设定值之压力释放,并维持管中压力于一安全设定值以下,以防止管中高压或突压毁损管线或设备。可用于高层大楼消防测试循环系统以及给水系统之防护用,以防止水压过高造成系统危险,作预防阀时可维持主阀上游供水压力于某一设定值以上,以保障主阀上游供水区的压力,总之水击预防阀是用于供水系统理想产品。
角式水击预防阀安装和调节:
1、主阀最佳的安装方式是水平卧式安装,阀盖朝上,安装前要彻底清除管道内的杂物。要注意主阀体外水流标示箭头。安装后确保没有管道应力作用在阀体及阀内部件上。
2、主阀前要装一只闸阀和一只过滤器,主阀后也要装一只闸阀,以便于维修。
3、调压前,先把针阀关闭后再打开半圈,球阀为关闭状态,其余球阀处于开启状态,调压时,先松开导阀手轮下的锁紧螺母,然后顺时针拧动导阀手轮为增加压力,反之为降低压力。调好后锁好锁紧螺母。
4、通水前必须彻底冲洗管道。
角式水击预防阀性能规范:
● 产品名称:角式水击预防阀
● 产品型号:LD-EA5001
● 连接方式:角式或直通式
● 适用介质:原水、清水等
● 介质温度:1~80℃
● 适用介质:原水、清水等
● 介质温度:1~80℃
● 设备口径:DN50—DN500
● 公称压力:1.0MPa、1.6MPa、2.5Mpa、4.0MPa、6.4MPa
● 设定压力:高压:实际工作压力的1.1倍;低压:实际工作压力的0.4~0.6倍,两个指标可同时设定,还可设定断电开启,如有需要三个指标可同时设定。
●高压泄水反应时间:
水击预防阀反应时间不大于1.0秒,即产生水锤起至水击预防阀动作泄水时间小于1.0秒。
● 强度试验: 1.5倍工作压力。
● 密封试验(双向):1.1倍工作压力,其中强度试验和密封试验(双向)中的工作压力是指设定压力中高压2的压力值。
● 阀体、法兰材质:ASTM A-126-B 本阀体实际工作压力为2.76 MPa, 该材质在压力试验时应能满足常温下压力等级为3.5 MPa,壳体静态试验压力为5.2 MPa

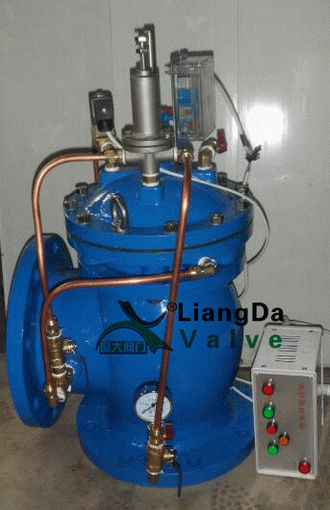

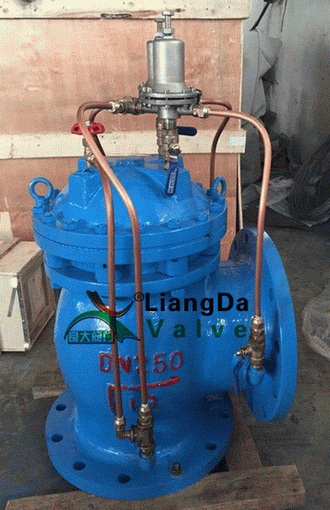

角式水击预防阀产品实物图:
角式水击预防阀技术特点:
1、超压泄水—高压导阀具有超控功能,无条件超压保护。
2、突然降压时开启,并维持开启,等待高压波返回。
3、事故断电时开启泄水。
4、 事故断电并伴随异常低压时开启泄水
5、 差动活塞设计,在任何工作压力下都具有可靠的关闭推动力。
6、操作平稳 无振动-主阀采用V形开口阀瓣设计,调节性能优秀,运行平稳(不会产生(自身)关阀水锤)。
7、调节型阀门操作,(阀门开启程度自动可调),气垫阻尼缓闭,防止自身关阀水锤。
8、阀座设计将发生最大流速的位置移位至阀座密封的下游,从而减少气蚀对阀座的影响。因此,减少磨损,延长寿命。
9、长方形扁平密封圈,可在线更换,而且阀门关闭严密。
10、 阀门内部全由青铜内衬。
11、 快速响应(开阀泄水)--大孔道高敏感的泄压导阀响应过压条件快速开启主阀(泄水消锤), 当压力平息后以可控速度关阀。
12、可靠性-加大尺寸的硬黄铜导管能大大减少堵塞和扭结的危险。弹性阀座、青铜导阀前配标准Y型过滤器,使用寿命长,工作可靠。
13、 灵活的安装方式--阀体由直通形和角形两种结构,都是美标ANSI 250#法兰连接。
14、维修方便--虽然阀门被安装在管线上,但其内部的所有部件都能拆卸下来,只要打开顶盖即可检修和替换零部件。导管上的标准隔离阀可允许进行快速的导阀维护。
15、预设定--每个阀门都在出厂前进行了测试和预设定,但是阀门很容易根据要求进行现场调整。
16、重载型超强阀体结构,坚固耐用。
电子控制器的各种功能:
●由信号指示灯显示电池或保险丝的状态;
●由信号指示显示控制箱的运行状态;
●水击波周期定时器B的可调范围为0~99.9秒,用于提前开启后维持开启持续时间;
●延时器E的可调范围可达300秒,以免在水泵刚开启时,因低压而导致阀门压力开关误操作;
●手动测试按钮可定期测试阀门动作的可靠性;
●特结实的NEMA12密封(级别)控制箱外壳;
各种微型固态电子元器件:
●A、B两种操作模式由选择开关选择;
●阀杆上装有行程开关,(可输出开关信号);
●特结实的超压泄压导阀易于调节;
●通过压力开关和电磁导阀联动提前开启主阀,预防高压水击;
●闭合触点可提供远程信号;
●长寿命、恒定电流、有温度补偿、涓流式充电电池;
角式水击预防阀零件材料:
序号
|
名 称
|
材 质
|
1
|
阀体、阀盖
|
ANSI标准ASTM A-126-B铸铁
|
2
|
阀座
|
青铜
|
3
|
活塞、V型开口
|
青铜
|
4
|
电磁导阀
|
青铜
|
5
|
高压水力导阀
|
青铜
|
6
|
活塞杯
|
丁腈橡胶
|
7
|
阀座密封
|
丁腈橡胶
|
8
|
导阀杯
|
丁腈橡胶
|
9
|
阀座垫环
|
橡胶
|
10
|
螺栓垫圈
|
合金
|
11
|
垫片
|
合成物
|
12
|
电池
|
镍-镉[使用寿命7年]
|
13
|
附属管道材质及口径
|
DN15黄铜-后导管
|
14
|
导阀
|
青铜
|
15
|
行程开关
|
铝壳
|
