池底排泥阀
| 液动池底排泥阀 |
 |
产品名称： | 液动池底排泥阀 | |||||
| 型号： | H742X | ||||||
| 口径： | DN50-500 | ||||||
| 压力： | 0.6-1.6MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【液动池底排泥阀】 | |||||||
液动池底排泥阀详细介绍
液动池底排泥阀产品用途：
液动池底排泥阀又名池底快开排泥阀，主要安装于各类池子底部，作排除泥沙用。是结合国外先进技术自主开发生产，是现目前国内质量最稳定的排泥阀。还可按照用户要求生产和加工。液动池底排泥阀作用原理：
液动池底排泥阀由阀体，液压缸，活塞，阀杆，阀瓣组成。液压缸是液体工具，液体作为动力，活塞，阀杆作为开关。开启只需要一分钟可以打开阀板，此阀必须配用手动换向阀或电磁阀可远距离控制排泥阀开关。该阀密封件性能强，开关灵活，检修方便，使用寿命长等特点，寿命可长达五年以上，保用期十八个月。

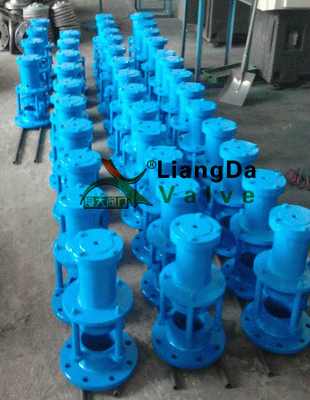

液动池底排泥阀产品实物图：
液动池底排泥阀采用标准：
设计与制造标准：GB12235-89
法兰连接标准：GB/T17241.6-98
试验和检验标准：GB13927-92
阀门材料标准：GB12226-89
液动池底排泥阀技术参数：
阀体部分 |
型号 |
H742X-10 |
H742X-16 |
|
公称压力（MPa） |
1.0 |
1.6 |
||
试验 压力 |
密封（MPa） |
1.1 |
1.76 |
|
强度（MPa） |
1.5 |
2.4 |
||
适用介质 |
水 |
|||
温度（°C） |
<80 |
|||
驱动部分 |
驱动介质 |
水（使用压缩空气，订货注明） |
||
驱动压力（MPa） |
0.3—1.0 |
|||
介质温度（°C） |
<50 |
|||
控制部分 (另配) |
控制器输入电压（V） |
AC220 |
||
电磁阀线圈电压（V） |
AC220 |
|||
电磁阀线圈功力（W） |
10—15 |
|||
液动池底排泥阀零件材料：
零件名称 |
阀座 |
阀瓣 |
阀杆 |
缸体 |
活塞板 |
活塞皮碗 |
材料牌号 |
HT200 |
HT200 |
不锈钢 |
HT200 |
HT200 |
耐磨丁晴橡胶 |

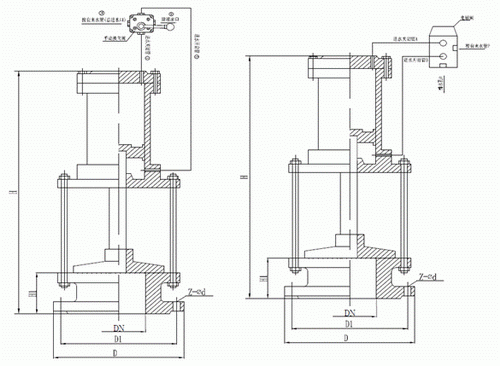

液动池底排泥阀外形结构图：
液动池底排泥阀连接尺寸：
公称通径
|
D
|
D1
|
H
|
H1
|
Z-φd
|
进液管连接
|
100
|
215
|
180
|
450
|
110
|
8-18
|
1/2”
|
150
|
280
|
240
|
490
|
110
|
8-23
|
1/2”
|
200
|
335
|
295
|
530
|
110
|
8-23
|
1/2”
|
250
|
390
|
350
|
570
|
110
|
12-23
|
1/2”
|
300
|
440
|
400
|
610
|
140
|
12-23
|
3/4”
|
400
|
565
|
515
|
710
|
140
|
16-25
|
1”
|
500
|
670
|
620
|
810
|
160
|
20-25
|
1”
|

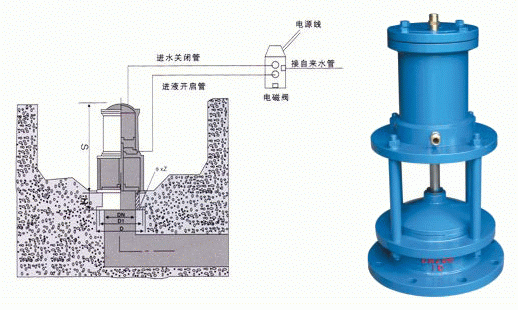

液动池底排泥阀安装示意图：

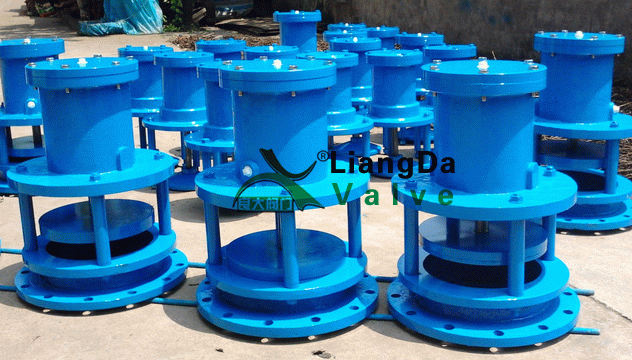

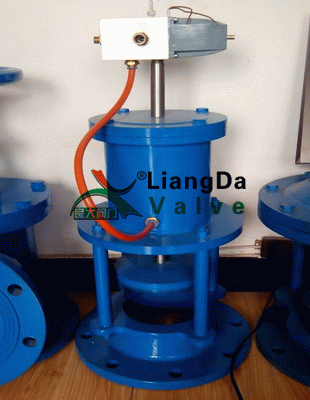

大口径液动池底排泥阀产品实物图：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【液动池底排泥阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
