液动排泥阀
液动角式快开排泥阀 |
产品名称: | 液动角式快开排泥阀 | ||||||
型号: | J744X | ||||||
口径: | DN50-400 | ||||||
压力: | 0.6-1.6MPa | ||||||
材质: | 铸铁,铸钢,不锈钢等 | ||||||
|
|||||||
您正在浏览:【液动角式快开排泥阀】 |
液动角式快开排泥阀详细介绍
液动角式快开排泥阀产品用途:

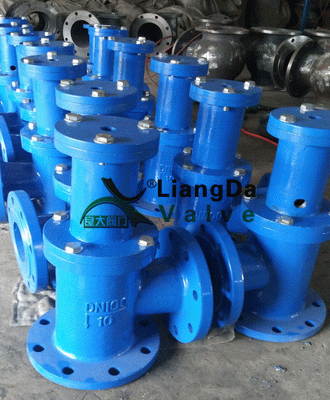

液动角式快开排泥阀主要用于自来水公司各类水池,排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用,此阀主要安装在个类沉淀池的底部壁外,用以排除池底的泥沙污物。液动角式快开排泥阀产品实物图:
液动角式快开排泥阀工作原理及其性能:
液动角式排泥阀由液压缸和角式截止阀两大部分组成,液压缸为动力带动阀板升降,使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗,其密封性能好,经久耐用。皮碗选用吸水革制作,其寿命达两年以上,经用户使用后的反馈信息有多达5年未更换者有之。开启速度快,一般在15秒钟内阀板已全开,阀板与阀体为软密封,关闭后密封性能好,无泄漏,以便维修更换,如配以电磁换回阀指控液压缸,则能实现远控、自控等。若配手动装置,可以4-12台一排安装,同时启动关闭,驱动压力取于水厂本身,无需另加设备,可省人力物力,节约能源。

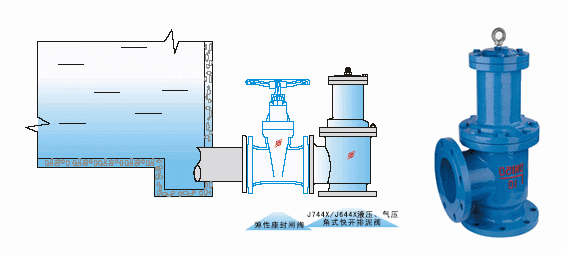

液动角式快开排泥阀安装效果图:
液动角式快开排泥阀技术参数:
液动角式快开排泥阀零件材料:液动角式快开排泥阀安装效果图:
液动角式快开排泥阀技术参数:
1、阀门公称压力:0.6-1.6Mpa
2、阀体密封压力:1.1Mpa
3、液压缸工作压力:0.15-0.3 Mpa 、0.3-1.0MPa
4、液压缸工作介质:清水、气、油
5、介质温度:常温
注:如有特殊要求(订货时注明)
J744X角式快开型密封皮碗 |
阀杆 |
阀板 |
缸盖 |
液压缸 |
阀体 |
耐磨丁腈橡胶 |
不锈钢 |
HT200 |
HT200 |
HT200 |
HT200 |

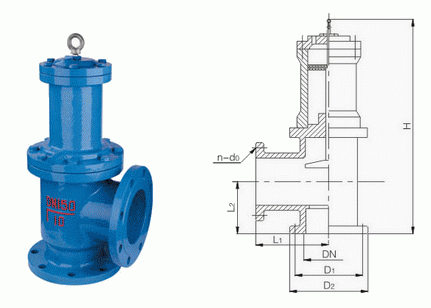

液动角式快开排泥阀外形结构图:
液动角式快开排泥阀连接尺寸:
公称通径(mm)|尺寸(mm)|型号 |
J744X-10、J644X-10 |
接管螺纹G |
快开角式型阀杆材料 |
|||||
|
H |
L1 |
L2 |
D |
D1 |
z-Φd |
||
80 |
480 |
135 |
125 |
195 |
160 |
4-18 |
1/2' |
不锈钢 |
100 |
500 |
145 |
125 |
215 |
180 |
4-18 |
1/2' |
不锈钢 |
150 |
620 |
203 |
140 |
280 |
240 |
8-23 |
1/2' |
不锈钢 |
200 |
735 |
225 |
185 |
335 |
295 |
8-23 |
1/2' |
不锈钢 |
250 |
805 |
260 |
205 |
390 |
350 |
12-23 |
1/2' |
不锈钢 |
300 |
940 |
280 |
245 |
440 |
400 |
12-23 |
3/4' |
不锈钢 |
350 |
1100 |
305 |
270 |
500 |
460 |
16-23 |
1' |
不锈钢 |
400 |
1200 |
304 |
310 |
565 |
215 |
16-25 |
1' |
不锈钢 |

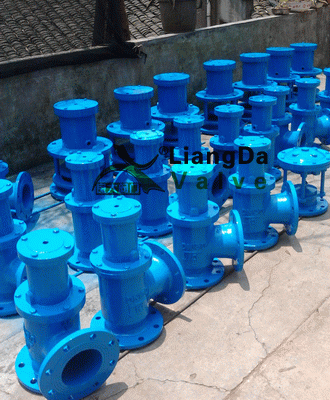

液动角式快开排泥阀使用现场图:
提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【液动角式快开排泥阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
