圆盘式疏水阀
| CS49H圆盘式蒸汽疏水阀 |
 |
产品名称： | CS49H圆盘式蒸汽疏水阀 | |||||
| 型号： | CS49H | ||||||
| 口径： | DN15-200 | ||||||
| 压力： | 1.0-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【CS49H圆盘式蒸汽疏水阀】 | |||||||
CS49H圆盘式蒸汽疏水阀详细介绍
CS49H圆盘式蒸汽疏水阀产品概述：
CS49H圆盘式蒸汽疏水阀是由阀体内进口与压力室之间的压差变化驱动阀片的启闭动作，达到阻汽排水功能的Y型热动力型蒸汽疏水阀，其开始通汽时，空气和凝结水流入阀内，通过凝结水入口将阀片往上推，从凝结水出口排出凝结水和空气，然后，蒸汽进入疏水阀，由于蒸汽从阀片下面流过的速度比凝结水流过的速度大得多，根据伯努利定理，阀片下面的压力降低，在蒸流冲入关阀的瞬间，变压室内压力约与入口压力相等，由于阀片上方全面积承受该压力，而阀片一方只承受进口孔面积，所以，将阀片向下压压力大，因此，关闭阀门，在阀关闭后，进入变压室的蒸汽向接触阀盖外侧的空气散热，变压室内的蒸汽渐渐凝结成水，压力也因此逐渐降低。
CS49H圆盘式蒸汽疏水阀性能优点：
CS49H圆盘式蒸汽疏水阀当变压室内的压力降至某一程度后，尽管阀片承受向下压力的受压面积大，但总的力此时比阀片下面向上顶的力小，于是阀片被凝结水冲开，将关阀后积聚在蒸汽疏水阀入口处的凝结水从出口排出，当滞留的凝结水全部排除后，蒸汽流入，因蒸汽的密度比凝结水小得多，且如前面所说，由于蒸汽流速高，使阀片下方的压力降低，从而关阀，重复上述过程，周而复始循环着。
CS49H圆盘式蒸汽疏水阀性能优点：
CS49H圆盘式蒸汽疏水阀当变压室内的压力降至某一程度后，尽管阀片承受向下压力的受压面积大，但总的力此时比阀片下面向上顶的力小，于是阀片被凝结水冲开，将关阀后积聚在蒸汽疏水阀入口处的凝结水从出口排出，当滞留的凝结水全部排除后，蒸汽流入，因蒸汽的密度比凝结水小得多，且如前面所说，由于蒸汽流速高，使阀片下方的压力降低，从而关阀，重复上述过程，周而复始循环着。

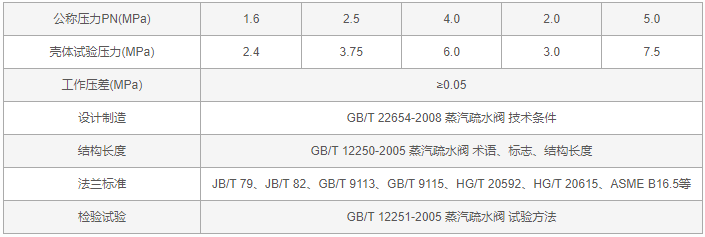

CS49H圆盘式蒸汽疏水阀技术规范：

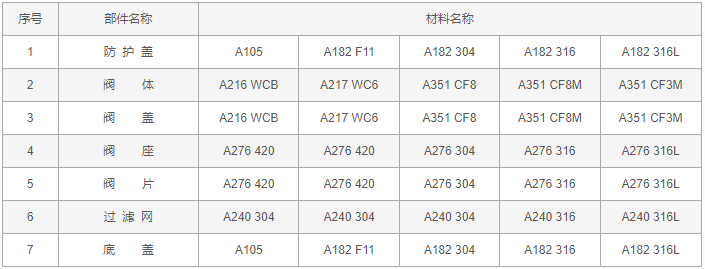

CS49H圆盘式蒸汽疏水阀零件材料：

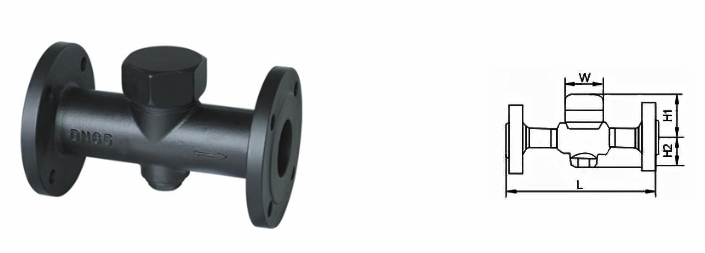

CS49H圆盘式蒸汽疏水阀外形结构图：

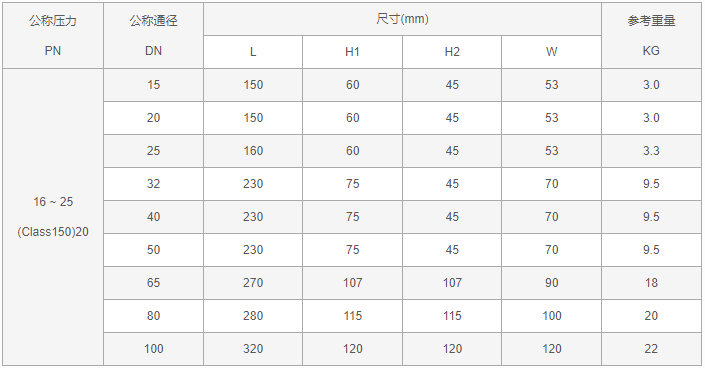

CS49H圆盘式蒸汽疏水阀外形尺寸表：
CS49H圆盘式蒸汽疏水阀订货参数：
尊敬的客户！如果您需要订购我公司CS49H圆盘式蒸汽疏水阀产品，有技术要求，须在订货合同中提供以下参数：结构长度、连接方式、公称尺寸、介质使用温度、压力范围、试验、检验标准及其他要求等。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【CS49H圆盘式蒸汽疏水阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
