气动塑料阀门
气动塑料蝶阀 |
产品名称: | 气动塑料蝶阀 | ||||||
型号: | D671X-10S | ||||||
口径: | DN50-600 | ||||||
压力: | 1.0-2.5MPa | ||||||
材质: | RPP/PPH/UPVC/CPVC/PVDF | ||||||
|
|||||||
您正在浏览:【气动塑料蝶阀】 |
气动塑料蝶阀详细介绍
D671X-10S气动塑料蝶阀概述:
气动塑料蝶阀阀体结构为中线式。D671X-10S气动塑料蝶阀采用一体式气动执行器和塑料蝶阀组成,通过压缩空气即可直接进行开关量调节。气动塑料蝶阀被应用于多个领域,如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业,品质得到广大用户的认可。阀杆与蝶板融为一体,蝶板旋转90°,即可实现阀门的启闭过程。连接方式为对夹式。适用介质:水、空气、油类、腐蚀性化学液体,塑料蝶阀分类:手柄式塑料蝶阀,蜗轮式塑料蝶阀,气动塑料蝶阀,电动塑料蝶阀等。D671X-10S气动塑料蝶阀结构特点:
1、外型美观、结构新颖、重量轻容易安装、适用性广。
2、具有优良的耐腐蚀性能和耐老化、抗紫外线性能。
3、具有较高的机械强度和韧性,流道平滑,阻力小。
4、材质卫生无毒、耐磨损、容易拆卸,维护简单易行。

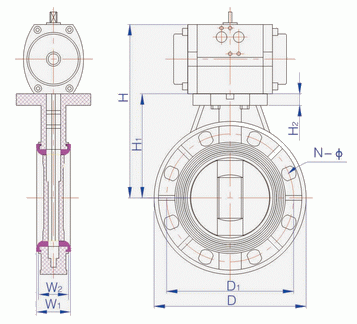

D671X-10S气动塑料蝶阀外形结构图:
D671X-10S气动塑料蝶阀连接尺寸:
公称通径 |
D1 |
N-Φ |
D |
H1 |
H2 |
W1 |
W2 |
50 |
125 |
4-18 |
165 |
103 |
13 |
42.5 |
34.6 |
65 |
145 |
4-18 |
185 |
113 |
13 |
46 |
37 |
80 |
160 |
8-18 |
200 |
115 |
13 |
46 |
37 |
100 |
180 |
8-18 |
229 |
135.5 |
13 |
56 |
47 |
125 |
210 |
8-18 |
257 |
165 |
15 |
69 |
57 |
150 |
240 |
8-22 |
285 |
177 |
19 |
72 |
62 |
200 |
295 |
8-22 |
343 |
210 |
21 |
85 |
69 |
250 |
350 |
12-22 |
411 |
242 |
22 |
109 |
95.5 |
300 |
400 |
12-22 |
490 |
302 |
26 |
133 |
116.5 |
350 |
460 |
16-22 |
530 |
300 |
25.5 |
127 |
113 |
400 |
515 |
16-27 |
600 |
318 |
32 |
166.4 |
160 |
450 |
565 |
20-27 |
630 |
370 |
35 |
179 |
171 |
500 |
620 |
20-27 |
696 |
410 |
34 |
189.5 |
180 |
600 |
725 |
20-30 |
813 |
480 |
43 |
210 |
201 |
单位为毫米(mm) |
D671X-10S气动塑料蝶阀安装维护说明:
1、安装前应仔细核对管路的运行条件是否与本阀规定的使用范围相符,并应清洗内腔,以防止污物卡阻或损伤密封部件。
2、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
3、操作蝶阀时,不得借助于辅助杠杆,以防扭力过大而损伤驱动部件或密封部位。
4、阀应存放在干燥通风的室内,严禁堆放,库存球阀的两端通道必须封口,且启闭件应处于微开启状态。
提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【气动塑料蝶阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
