流量平衡阀
| 手动流量平衡阀 |
 |
产品名称： | 手动流量平衡阀 | |||||
| 型号： | KPF | ||||||
| 口径： | DN15-600 | ||||||
| 压力： | 1.0-2.5MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢 | ||||||
|
|||||||
| 您正在浏览：【手动流量平衡阀】 | |||||||
手动流量平衡阀详细介绍
手动流量平衡阀产品概述：

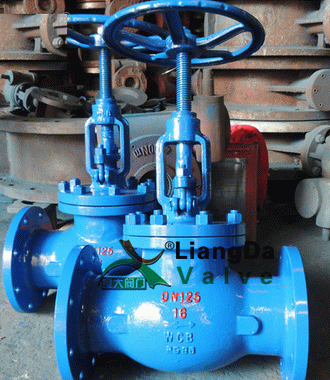

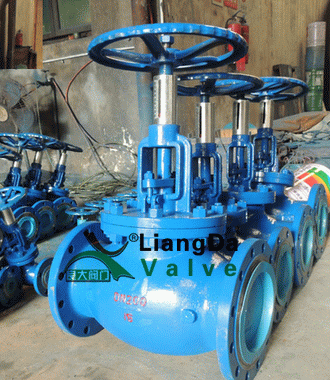

KPF型手动流量平衡阀是一种具有特殊功能的调节型阀门，具有良好的流量特性，能够合理地分配流量，实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不均问题。该阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，所以只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内，从而克服了“大流量，小温差”的不合理现象。手动流量平衡阀产品实物图：
手动流量平衡阀适用范围：
KPF型手动流量平衡阀既可安装在供水管上，也可以安装在回水管上，一般我们建议安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。

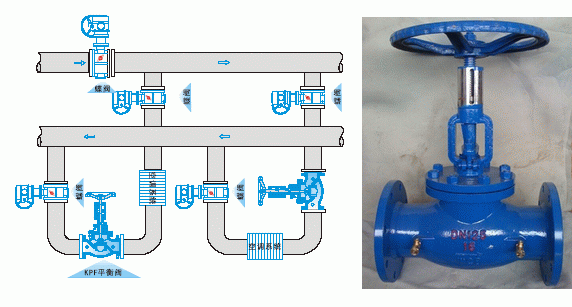

手动流量平衡阀安装示意图：
手动流量平衡阀技术参数：
公称压力 |
试验压力(MPa) |
工作压力(MPa) |
适用温度 |
适用介质 |
||
壳体 |
密封 |
P20 |
P12 |
|||
1.6 |
2.4 |
1.76 |
1.5 |
1.6 |
≤100℃ |
水、油品、蒸汽等非腐蚀性介质 |
手动流量平衡阀零件材料：
零件名称 |
阀体、阀盖、 阀瓣、填料压套 |
阀杆 密封圈 |
阀杆螺母 |
垫圈 |
填料 |
材料 |
灰铸铁 |
不锈钢 |
铸铜 |
橡胶石棉板 |
膨胀石墨 |

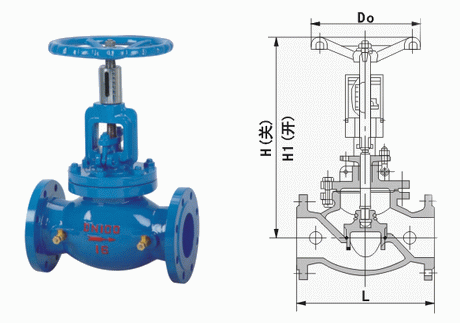

手动流量平衡阀外形结构图：
手动流量平衡阀连接尺寸：
公称通径 (mm) |
手动流量平衡阀尺寸(mm) |
|||
L |
H |
H1 |
D0 |
|
15 |
130 |
150 |
160 |
80 |
20 |
150 |
160 |
170 |
80 |
25 |
160 |
182 |
197 |
80 |
32 |
180 |
192 |
207 |
90 |
40 |
200 |
250 |
270 |
100 |
50 |
230 |
264 |
284 |
120 |
65 |
290 |
380 |
410 |
200 |
80 |
310 |
413 |
448 |
200 |
100 |
350 |
446 |
506 |
240 |
125 |
400 |
540 |
595 |
240 |
150 |
480 |
623 |
688 |
360 |
200 |
495 |
687 |
762 |
400 |
250 |
622 |
782 |
867 |
500 |
300 |
698 |
914 |
1009 |
500 |
350 |
787 |
968 |
1073 |
680 |
400 |
914 |
1037 |
1152 |
680 |
500 |
978 |
1440 |
1440 |
- |
600 |
1295 |
1790 |
1790 |
- |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【手动流量平衡阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
