自力式平衡阀
| 自力式流量平衡阀 |
 |
产品名称： | 自力式流量平衡阀 | |||||
| 型号： | ZL47F | ||||||
| 口径： | DN15-400 | ||||||
| 压力： | 1.0-2.5MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢 | ||||||
|
|||||||
| 您正在浏览：【自力式流量平衡阀】 | |||||||
自力式流量平衡阀详细介绍
自力式流量平衡阀概述：
ZL47F自力式流量平衡阀是一种利用介质本身的压力变化来进行自我调控，从而保持流经被控系统流量平衡的阀门，具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质的流量控制，运行前一次测试调节，可使系统流量自动互定在预先设置的设定值。该阀门流量调节准确，操作简单，运做平稳，性能可靠，使用寿命长。自力式流量平衡阀工作原理：
ZL47F自力式流量平衡阀由一个手动调节阀组和一个自动平衡阀组组成。调节阀组作用是设定流量，自动平衡阀组作用是维持流量恒定。系统流体的工作压力为P1，手动调节阀的前后压力分别为P2、P3。当手动调节阀调到某一位置时，即人为确定了“设定流量”Kv即手动调节阀的流量系数，流量G=Kv（P2-P3）1/2，Kv为，Kv设定后，只要P2－P3不变，则流量G不变。当系统流量增大时，(P2—P3)的实际值超过了允许的给定值，此时通过感压膜和弹簧作用使自动调节阀组自动关小，直至流量重新维持到设定流量，反之亦然。自力式平衡阀自动调节流量的有效范围取决于工作弹簧的性能。一般自力式平衡阀前后压差在20—300kPa的范围内能按设定值有效控制流量。当压小于20kPa时，控制流量达不到设定值；压差超过300kPa时，可能产生噪音。
自力式流量平衡阀产品实物图：
1、可按设计和客户要求设定流量，能自动消除管道系统的压差波动，保持流量不变。
2、克服系统冷热不均现象，提供供热（冷）的质量。
2、克服系统冷热不均现象，提供供热（冷）的质量。
3、彻底解决近端压差大，远差压差小的矛盾。
4、减少系统循环水量，降低系统阻力。
4、减少系统循环水量，降低系统阻力。
5、减少设计工作量，不许要对官网进行水力平衡计算。
6、降低调网的难度，把复杂的调网工作简化为较简单的流量分配。
7、免除多热源官网热源切换时流量在分配工作。
8、流量显示值为测试台上随机标定，流量（m3/h)。
自力式流量平衡阀产品用途：
ZL47F自力式流量平衡阀用于需要进行流量控制的水系统中，尤其适用于供热、空调等非腐蚀性液体介质的流量控制。运行前一次性调节，即可使系统流量自动恒定到要求的设定值。
自力式流量平衡阀技术参数：
自力式流量平衡阀外形结构图：
自力式流量平衡阀连接尺寸：
公称压力(MPa) |
壳体试验压力(MPa) |
适用温度 |
适用介质 |
1.6 |
2.4 |
≤100℃ |
水、油等非腐蚀性液体 |

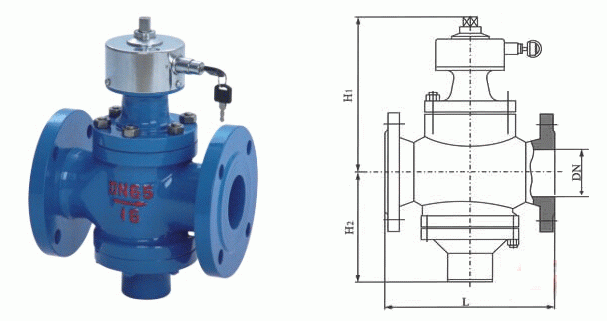

自力式流量平衡阀外形结构图：
自力式流量平衡阀连接尺寸：
公称通径 (mm) |
尺 寸(mm) |
||
L |
H1 |
H2 |
|
15 |
110 |
122 |
70 |
20 |
110 |
122 |
70 |
25 |
115 |
137 |
74 |
32 |
160 |
182 |
91 |
40 |
200 |
191 |
147 |
50 |
215 |
197 |
147 |
65 |
230 |
205 |
154 |
80 |
275 |
259 |
181 |
100 |
290 |
268 |
211 |
125 |
315 |
334 |
227 |
150 |
350 |
357 |
260 |
200 |
430 |
407 |
303 |
250 |
520 |
452 |
367 |
300 |
635 |
486 |
430 |
350 |
670 |
555 |
495 |
自力式流量平衡阀选型设计：

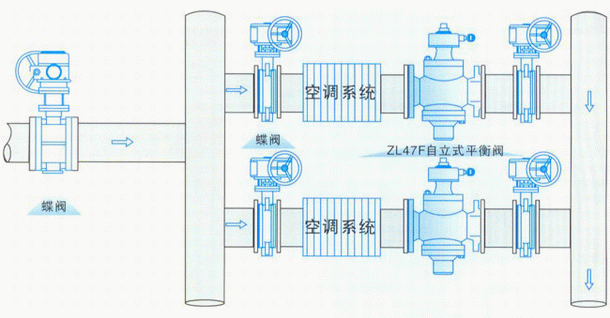

1、一般在管网的分支点，热口，室内立管皆应设计、安装自力式平衡阀，以提高系统调节性能。
2、自力式平衡阀可安装在供水管上，也可安装在回水管上。当系统流体工作压力超过散热器允许工作压力时，为安全起见，自力式平衡阀宜安装在供水管上。
3、最高使用温度100℃，公称压力1.6MPa，(温度>100℃以上的要定做）。
4、适用压差范围：20-30KPa。当系统体工作压差超过300LPa时，为防止产生噪音，应采取措施将多出的压差消耗掉。
5、选用DN15-DN25口径的自力式平衡阀，须注明连接方式。
自力式流量平衡阀的使用和维护：
①到货后应妥善保管、避免雨淋、存放于干燥处；
②应按阀体箭头所示的水流方向安装，切勿装反；
③在管道上可垂直安装亦可水平安装；
④流量设定方法：用专用扳手，打开保护螺丝，旋转阀杆，使刻度线调整到设定流量的对应值；
⑤自力式平衡阀不具备关断功能，根据需要，应另设关断阀门。
②应按阀体箭头所示的水流方向安装，切勿装反；
③在管道上可垂直安装亦可水平安装；
④流量设定方法：用专用扳手，打开保护螺丝，旋转阀杆，使刻度线调整到设定流量的对应值；
⑤自力式平衡阀不具备关断功能，根据需要，应另设关断阀门。
