自力式平衡阀
| ZLF自力式平衡阀 |
 |
产品名称： | ZLF自力式平衡阀 | |||||
| 型号： | ZLF | ||||||
| 口径： | DN15-350 | ||||||
| 压力： | 1.0-2.5MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【ZLF自力式平衡阀】 | |||||||
ZLF自力式平衡阀详细介绍
ZLF自力式平衡阀概述：

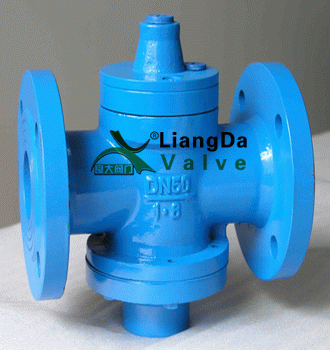

ZLF自力式平衡阀是一种利用介质本身的压力变化来进行自我调控，从而保持流经该被控系统流量不变的阀门，ZLF自立式平衡阀具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质的流量控制。运行前一次性测试调节，可使系统流量自动恒定在预先设置的设定值。ZLF自力式平衡阀流量调节准确，操作简单，运作平稳，性能可靠，使用寿命长。ZLF自力式平衡阀产品实物图：
ZLF自力式平衡阀特点：
1、可按设计要求或实际要求设定流量，自动消除系统的压差波动，保持流量不变。
2、克服系统冷热不均现象，提高供冷水（热水）的质量。
3、彻底解决近端压差大，远差压差的矛盾。
4、减少系统循环水量，减低系统阻力。
4、减少系统循环水量，减低系统阻力。
5、减少设计工作量，不需对管道进行繁琐的水力平衡计算，管网设计简单，维修方便，节约造价。
6、采用先进的技术膜片，理论误差为零，且可承受0.8的压差，整圈流量显示均为测试值。
6、采用先进的技术膜片，理论误差为零，且可承受0.8的压差，整圈流量显示均为测试值。

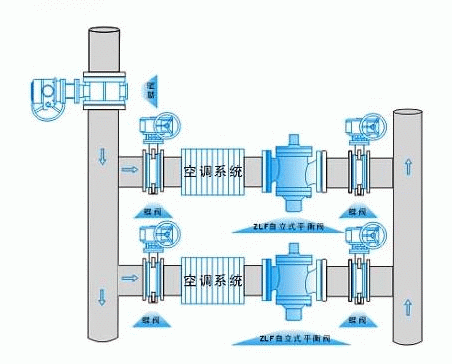

ZLF自力式平衡阀安装示意图：
公称压力(MPa) |
壳体试验压力(MPa) |
适用温度 |
ZLF自力式平衡阀适用介质 |
1.6 |
2.4 |
≤100℃ |
水、油等非腐蚀性液体 |

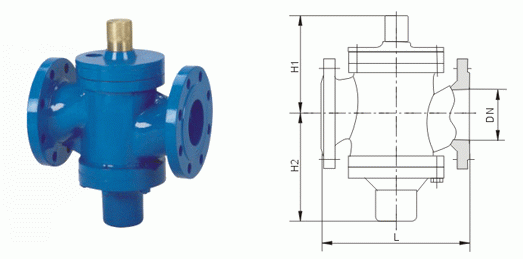

ZLF自力式平衡阀外形结构图：
ZLF自力式平衡阀连接尺寸：
ZLF自力式平衡阀公称通径 (mm) |
尺 寸(mm) |
流量控制范围 m3/h |
||
L |
H1 |
H2 |
||
15 |
110 |
122 |
70 |
0.1～1 |
20 |
110 |
122 |
70 |
0.1～1.5 |
25 |
115 |
137 |
74 |
0.2～2 |
32 |
160 |
182 |
91 |
0.5～4 |
40 |
200 |
191 |
147 |
1～6 |
50 |
215 |
197 |
147 |
2～10 |
65 |
230 |
205 |
154 |
3～15 |
80 |
275 |
259 |
181 |
5～25 |
100 |
290 |
268 |
211 |
10～35 |
125 |
315 |
334 |
227 |
15～50 |
150 |
350 |
357 |
260 |
30～80 |
200 |
430 |
407 |
303 |
40～180 |
250 |
520 |
452 |
367 |
100～300 |
300 |
635 |
486 |
430 |
150～500 |
350 |
670 |
555 |
495 |
200～700 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【ZLF自力式平衡阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
