动态平衡阀
| DG118动态流量平衡阀 |
 |
产品名称： | DG118动态流量平衡阀 | |||||
| 型号： | DG118 | ||||||
| 口径： | DN50-800 | ||||||
| 压力： | 1.0-2.5MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【DG118动态流量平衡阀】 | |||||||
DG118动态流量平衡阀详细介绍
DG118动态流量平衡阀产品概述：
DG118动态流量平衡阀主要应用于工业和民用建筑采暖管路系统。目前在一些管纲系统中存在着水力失调问题，平衡阀提供了解决这一问题的手段，用它可以准确的调节压降和流量，用以改善管纲系统中液体流动状况，达到管纲液体平衡和节约能源的目的。即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定。DG118动态流量平衡阀产品特点：
1、能有效的克服“大流量、小温差”的不良运行方式，提高系统能效，实现经济运行。
2、安装在水系统中，经运行前的一次调节，即可使系统流量自动恒定在要求的设定值。
3、适用于需要进行流量控制的水系统中，尤其适合于供热，空调等非腐蚀性液体介质的流量控制。
4、能自动消除水系统中因各种因素引起的水力失调现象，保持用户所需流量，克服“冷热不均”提高供热，空调的室温合格率。
DG118动态流量平衡阀工作原理：
DG118动态流量平衡阀基本参数：
DG118动态流量平衡阀工作原理：
DG118动态流量平衡阀通过改变平衡阀的阀芯的过流面积来适应阀门前后的变化，从而达到控制流量的目的。动态平衡阀是一个局部阻力可以变化的节流元件，对于不可压缩的流体其简化流量的方程为：
Q=KA（△P）
Q——通过平衡阀的流量；
K——阀门开度的流量系数；
A——阀芯的过流面积；
△P——阀门进出口压差。
由于在阀门的开度不变的前提下，K值的变化可忽略，因此阀门的流量要保持恒定应控制A（△P）不变。而平衡阀由可变过流面积的阀胆和高精度（±5%）的弹簧及支撑装置构成。弹簧受压差的作用自动控制阀胆上过流面积的大小，从而使通过阀门的流量恒定。
DG118动态流量平衡阀基本参数：
公称通径：DN50-DN800
工作压力：16Bar/25Bar
流量误差：±5%
阀体：球墨铸铁(QT400-18)
阀胆：不锈钢(304-2B)
弹簧：不锈钢(1Cr18Ni9)
O型圈：丁腈橡胶(N220SH)

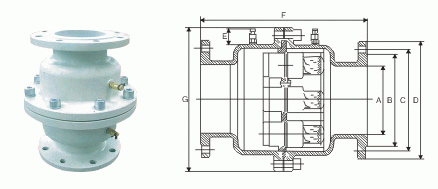

DG118动态流量平衡阀外形结构图：

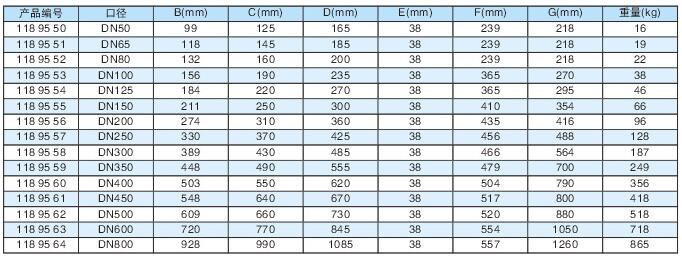

DG118动态流量平衡阀连接尺寸及重量：

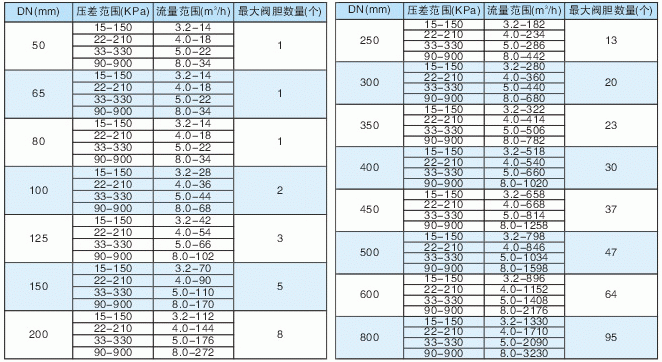

DG118动态流量平衡阀压差与流量范围：
DG118动态流量平衡阀外形结构图：
DG118动态流量平衡阀连接尺寸及重量：
DG118动态流量平衡阀压差与流量范围：
