电动平衡阀
| 动态电动平衡阀 |
 |
产品名称： | 动态电动平衡阀 | |||||
| 型号： | EDRV | ||||||
| 口径： | DN25-250 | ||||||
| 压力： | 1.0-4.0MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢 | ||||||
|
|||||||
| 您正在浏览：【动态电动平衡阀】 | |||||||
动态电动平衡阀详细介绍
动态电动平衡阀产品概述：

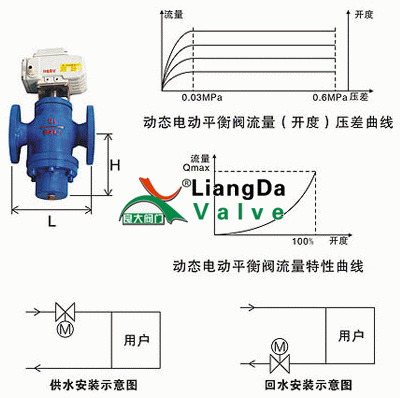

动态电动平衡阀是一种动态平衡与电动调节同步执行的特殊阀门。水力自动调节部分可根据不同的压差来自动调节阀芯的开度。其阀芯也是由可调部分和水力自动调节部分组成。可调部分的开度依实际需要随时进行电动调节；这种的平衡阀经过简单的初始设定后，即可完全适应水力系统的变化，实现动态平衡水力系统的目的。动态电动平衡阀产品特点：
1、能使系统流量自动平衡在要求的设定值。
2、能自动消除水系统中因各种因素引起的水力失调现象，保持用户所需流量，克服“冷热不均”，提高供热，空调的室温合格率。
3、能有效地克服“大流量，小温差”的不良运行方式，提高系统能效，实现经济运行。
动态电动平衡阀应用范围：
区域供暖：热力入口处采用动态平衡阀，保证系统所需流量。室内采暖系统，温控阀保证每个散热器通过所需流量，动态平衡阀保证各立管流量恒定，解决水平失调。
空调系统：大型集中空调系统中，在空调设备（空气处理机及风机盘管）末端设置平衡阀，通过三通（或两通）电动阀保证设备所需流量，平衡阀实现水力工况调节。在冷热源，冷却塔、水泵等处当设计管线受限时。用平衡阀来避免负荷偏载，保证设备的正常运行。
空调系统：大型集中空调系统中，在空调设备（空气处理机及风机盘管）末端设置平衡阀，通过三通（或两通）电动阀保证设备所需流量，平衡阀实现水力工况调节。在冷热源，冷却塔、水泵等处当设计管线受限时。用平衡阀来避免负荷偏载，保证设备的正常运行。
动态电动平衡阀零件材料：
动态电动平衡阀技术参数：
注： A-EDRV动态平衡电动调节阀配直行程电动执行器，D-EDRV动态平衡电动调节阀配角行程电动执行器阀体
|
球墨铸铁
|
电动执行器外壳
|
铝合金
|
阀套
|
不锈钢
|
阀芯
|
黄铜
|
动态电动平衡阀技术参数：
产品型号
|
阀门形式
|
规格
|
压差范围
（KPa） |
流量范围
（m0/h） |
工作
压力 |
流量
误差 |
流体
温度 |
A/D-EDRV1
|
二通
|
DN25
|
30-300
|
0.2-2.9
|
PN16
|
5％
|
0-100℃
|
A/D-EDRV2
|
DN32
|
30-300
|
0.5-4-7
|
||||
A/D-EDRV3
|
DN40
|
30-300
|
1-7-7
|
||||
A/D-EDRV4
|
DN50
|
30-300
|
2-12.1
|
||||
A/D-EDRV8
|
DN65
|
30-300
|
3-20.4
|
||||
A/D-EDRV9
|
DN80
|
30-300
|
5-30.8
|
||||
A/D-EDRV10
|
DN1OO
|
30-300
|
10-45.3
|
||||
A/D-EDRV11
|
DN125
|
30-300
|
15-70-7
|
||||
A/D-EDRV12
|
DN150
|
30-300
|
20-101.8
|
||||
A/D-EDRV13
|
DN200
|
33-300
|
5.0-360
|
||||
A/D-EDRV14
|
DN250
|
22-210
|
4.O-460
|

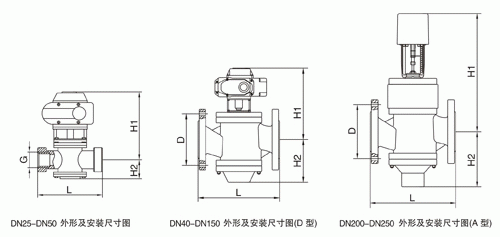

动态电动平衡阀外形结构图：
动态电动平衡阀连接尺寸：
产品型号
|
阀门形式
|
规格
|
外形及安装尺寸 （mm）
|
||||
L
|
H1
|
H2
|
D（φ）法兰
|
G螺纹
|
|||
A/D-EDRV1
|
二通 丝口 |
DN25
|
160
|
265
|
70
|
G1
|
|
A/D-EDRV2
|
DN32
|
180
|
275
|
70
|
G1-1/4
|
||
A/D-EDRV3
|
DN40
|
300
|
290
|
90
|
G1-1/2
|
||
A/D-EDRV4
|
DN50
|
300
|
290
|
90
|
G2
|
||
A/D-EDRV5
|
二通 法兰 |
DN32
|
160
|
220
|
70
|
1OO
|
|
A/D-EDRV6
|
DN40
|
200
|
235
|
110
|
110
|
||
A/D-EDRV7
|
DN50
|
215
|
230
|
115
|
125
|
||
A/D-EDRV8
|
DN65
|
230
|
238
|
120
|
145
|
||
A/D-EDRV9
|
DN80
|
275
|
275
|
146
|
160
|
||
A/D-EDRV10
|
DNl00
|
290
|
295
|
165
|
180
|
||
A/D-EDRV11
|
DNl25
|
315
|
307
|
208
|
21O
|
||
A/D-EDRV12
|
DNl50
|
350
|
326
|
205
|
240
|
||
A/D-EDRV13
|
DN200
|
430
|
715
|
295
|
295
|
||
A/D-EDRV14
|
DN250
|
520
|
740
|
345
|
355
|
||
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【动态电动平衡阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
