电动调节阀
| 动态平衡电动调节阀 |
 |
产品名称： | 动态平衡电动调节阀 | |||||
| 型号： | ZDLM | ||||||
| 口径： | DN25-250 | ||||||
| 压力： | 1.0-4.0MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢 | ||||||
|
|||||||
| 您正在浏览：【动态平衡电动调节阀】 | |||||||
动态平衡电动调节阀详细介绍
动态平衡电动调节阀产品概述：
随着人们生活水平和节能意识的不断提高，变流量系统在暖通空调工程中占据越来越重要的位置，同时，一种新型的水力系统—全面平衡的水力系统也在暖通空调工程中得到越来越广泛的应用。 全面平衡的水力系统一般通过动态平衡电动调节阀调节末端设备（如空调箱）的流量来调控目标区域的温度，它能动态的平衡系统的压力变化，使二台或多台末端设备间的流量调节不互相干扰，因此这种系统具有高效节能性。
动态平衡电动调节阀产品优点：
1、稳定：末端设备的流量变化不受系统压力波动的影响，流量变化不相互干扰。
2、节能：较传统的系统节能6-20%。
3、高效：大大地缩短了调试时间，系统运行具有高效率。
4、舒适：调控温度精度更高，比传统变流量系统更舒适。
主要适用于暖通空调系统末端空调设备（如空调箱、新风机组、空气处理机）的温度控制，通过配置智能模块控制装置，可方便的对各环路的流量、温度进行自动控制，实现合理利用能量，节能降耗，智能化管理。应用此阀末端设备只受标准控制信号的影响，而不受系统压力波动的影响，使系统调节更稳定，更节能，特别适用于系统负荷变化较大的变流量系统中。
动态平衡电动调节阀工作原理：

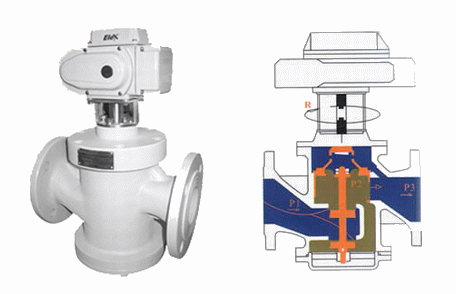

如下图所示：在系统负荷波动较大的变流量系统中，当系统压力变化时，动态平衡电动调节阀二端的压差（P1-P3）也随之变化：
（1）、当进口压力P1升高时，（P1-P2）增大，这时电动阀阀芯向上运动，使P1、P2间开度减少，阀芯压力P2降低；当进口压力P1降低时，（P1-P2）减小，这时电动阀阀芯向下运动，使P1、P2间开度增大，阀芯压力P2升高。因此，无论系统的压力怎样变化，通过电动阀阀芯的调节作用，P2、P3间的压差始终保持不变。因此这种动阀的抗干扰能力强，具有动态平衡的功能。
（2）、当直行程电动执行器接受控制信号使阀轴延A—B向上下运动（或角行程电动执行器接受控制信号使阀轴延R向旋转）时，P2、P3间的开度也随之变化。由于不管系统压差（P1-P3）如何变化，P2、P3间的压差（P2-P3）始终不变，因此对应于任一开度位置，其输送的水流量都是一定的，并且实际的流量特性曲线与其理想的流量特性曲线是一致的，没有偏离。因此这种电动调节阀较传统的电动调节阀具有更好的调节特性。
动态平衡电动调节阀执行器参数：
动态流量电动调节阀性能特点：
动态流量电动调节阀技术参数：
注： A-EDRV动态平衡电动调节阀配直行程电动执行器，D-EDRV动态平衡电动调节阀配角行程电动执行器
动态流量电动调节阀外形结构图：
动态流量电动调节阀连接尺寸：
动态流量电动调节阀安装使用注意事项：
动态平衡电动调节阀执行器参数：
| 型号 | VA-3100（VA-7100) | VA-3102(VA-7102) |
| 运作/控制 | 可逆的，递增控制 | 比例式控制正转或逆转 |
| 电子线路 | 电源：24V AC．50/60Hz可选择输入信号的范围：0-10VDC或4-20mA DC | |
| 电机种类(所有型号) | 双向同步，附有磁性离合器 | |
| 电机的电量参数 | 24V交流，50/60Hz 5.5VA | |
| 电子线路功率 | 2VA | |
| 正常情况下的效力 | VA-3100(1000牛顿)VA-7100(2500牛顿) | |
| 所用材料 | 外壳：阻燃ABS工程塑料 | |
| 运行时间 | 当频率为50Hz，每毫米需4.6秒(当频率为50Hz，，每毫米需7.77秒) | |
| 当频率为60Hz，每毫米需3.8杪(当频率为60Hz，，每毫米需6.45杪) | ||
| 厂方设定 | 输入信号：0-10VDC | |
动态流量电动调节阀性能特点：
动态平衡电动调节阀是工业自动化过程控制中的重要执行单元仪表。随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业生产领域中。与传统的气动调节阀相比具有明显的优点：节能（只在工作时才消耗电能），环保（无碳排放），安装快捷方便。
1、流体对阀芯作用方向都处于流开状态，故工作稳定性好。
2、除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。
3、伺服放大器采用深度动态负反馈，可提高调节精度。
4、电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。
5、电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
6、节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。
7、波纹管密封型对移动的阀杆形成完全的密封，堵绝流体外漏。
8、三通调节阀分为T型和L型，对介质进行分流和合流，选型时根据现场工况进行确定。
动态流量电动调节阀技术参数：
产品型号
|
阀门形式
|
规格
|
压差范围
（KPa） |
流量范围
（m0/h） |
工作
压力 |
流量
误差 |
流体
温度 |
A/D-EDRV1
|
二通
|
DN25
|
30-300
|
0.2-2.9
|
PN16
|
5％
|
0-100℃
|
A/D-EDRV2
|
DN32
|
30-300
|
0.5-4-7
|
||||
A/D-EDRV3
|
DN40
|
30-300
|
1-7-7
|
||||
A/D-EDRV4
|
DN50
|
30-300
|
2-12.1
|
||||
A/D-EDRV8
|
DN65
|
30-300
|
3-20.4
|
||||
A/D-EDRV9
|
DN80
|
30-300
|
5-30.8
|
||||
A/D-EDRV10
|
DN100
|
30-300
|
10-45.3
|
||||
A/D-EDRV11
|
DN125
|
30-300
|
15-70-7
|
||||
A/D-EDRV12
|
DN150
|
30-300
|
20-101.8
|
||||
A/D-EDRV13
|
DN200
|
33-300
|
5.0-360
|
||||
A/D-EDRV14
|
DN250
|
22-210
|
4.0-460
|

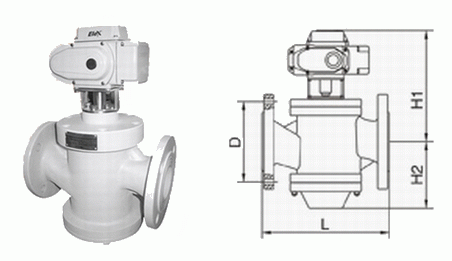

动态流量电动调节阀外形结构图：
动态流量电动调节阀连接尺寸：
产品型号
|
阀门形式
|
规格
|
外形及安装尺寸 （mm）
|
||||
L
|
H1
|
H2
|
D（φ）法兰
|
G螺纹
|
|||
A/D-EDRV1
|
二通 丝口 |
DN25
|
160
|
265
|
70
|
G1
|
|
A/D-EDRV2
|
DN32
|
180
|
275
|
70
|
G1-1/4
|
||
A/D-EDRV3
|
DN40
|
300
|
290
|
90
|
G1-1/2
|
||
A/D-EDRV4
|
DN50
|
300
|
290
|
90
|
G2
|
||
A/D-EDRV5
|
二通 法兰 |
DN32
|
160
|
220
|
70
|
100
|
|
A/D-EDRV6
|
DN40
|
200
|
235
|
110
|
110
|
||
A/D-EDRV7
|
DN50
|
215
|
230
|
115
|
125
|
||
A/D-EDRV8
|
DN65
|
230
|
238
|
120
|
145
|
||
A/D-EDRV9
|
DN80
|
275
|
275
|
146
|
160
|
||
A/D-EDRV10
|
DNl00
|
290
|
295
|
165
|
180
|
||
A/D-EDRV11
|
DNl25
|
315
|
307
|
208
|
210
|
||
A/D-EDRV12
|
DNl50
|
350
|
326
|
205
|
240
|
||
A/D-EDRV13
|
DN200
|
430
|
715
|
295
|
295
|
||
A/D-EDRV14
|
DN250
|
520
|
740
|
345
|
355
|
||
动态流量电动调节阀安装使用注意事项：
动态平衡电动调节阀在现场使用中，很多往往不是因为调节阀本身质量所引起，而是对调节阀的安装使用不当所造成，如安装环境、安装位置及方向不当或者是管路不清洁等原因所致。因此电动调节阀在安装使用时要注意以下几方面：
（1）动态平衡电动调节阀属于现场仪表，要求环境温度应在－25～60℃范围，相对湿度≤95%。如果是安装在露天或高温场合，应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。
（2）动态平衡电动调节阀一般应垂直安装，特殊情况下可以倾斜，如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。
（3）安装调节阀的管道一般不要离地面或地板太高，在管道高度大于2m时应尽量设置平台，以利于操作手轮和便于进行维修。
（4）动态平衡电动调节阀安装前应对管路进行清洗，排除污物和焊渣。安装后，为保证不使杂质残留在阀体内，还应再次对阀门进行清洗，即通入介质时应使所有阀门开启，以免杂质卡住。在使用手轮机构后，应恢复到原来的空档位置。
（5）为了使调节阀在发生故障或维修的情况下使生产过程能继续进行，调节阀应加旁通管路。同时还应特别注意，调节阀的安装位置是否符合工艺过程的要求。
（6）动态平衡电动调节阀的电气部分安装应根据有关电气设备施工要求进行。如是隔爆型产品应按《爆炸危险场所电气设备安装规范》要求进行安装。如现场导线采用SBH型或其它六芯或八芯、外径为Φ11.3mm左右的胶皮安装电缆线。在使用维修中，在易爆场所严禁通电开盖维修和对隔爆面进行撬打。同时在拆装中不要磕伤或划伤隔爆面，检修后要还原成原来的隔爆要求状态。
（7）执行机构的减速器拆修后应注意加油润滑，低速电机一般不要拆洗加油。装配后还应检查阀位与阀位开度指示是否相符。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【动态平衡电动调节阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
