电动调节阀
| 电动平衡调节阀 |
 |
产品名称： | 电动平衡调节阀 | |||||
| 型号： | EDRV | ||||||
| 口径： | DN25-250 | ||||||
| 压力： | 1.0-2.5MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢 | ||||||
|
|||||||
| 您正在浏览：【电动平衡调节阀】 | |||||||
电动平衡调节阀详细介绍
电动平衡调节阀产品概述：
随着人们生活水平和节能意识的不断提高，变流量系统在暖通空调工程中占据越来越重要的位置，同时，一种新型的水力系统—全面平衡的水力系统也在暖通空调工程中得到越来越广泛的应用。 全面平衡的水力系统一般通过动态平衡电动调节阀调节末端设备（如空调箱）的流量来调控目标区域的温度，它能动态的平衡系统的压力变化，使二台或多台末端设备间的流量调节不互相干扰，因此这种系统具有高效节能性。
电动平衡调节阀产品优点：
1、稳定：末端设备的流量变化不受系统压力波动的影响，流量变化不相互干扰。
2、节能：较传统的系统节能6-20%。
3、高效：大大地缩短了调试时间，系统运行具有高效率。
4、舒适：调控温度精度更高，比传统变流量系统更舒适。

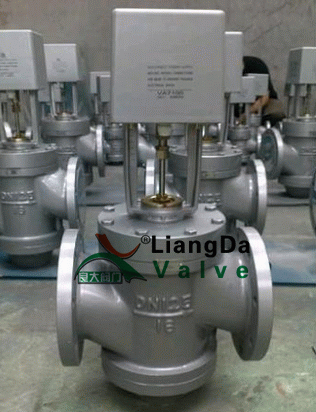

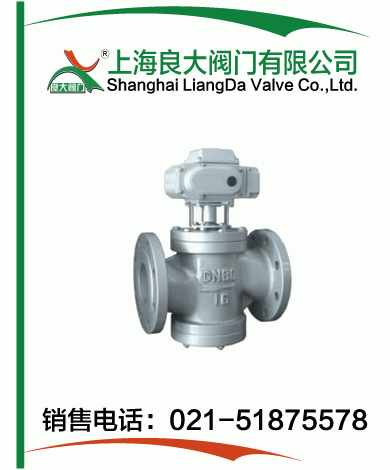

电动平衡调节阀产品实物图：
电动平衡调节阀工作原理：

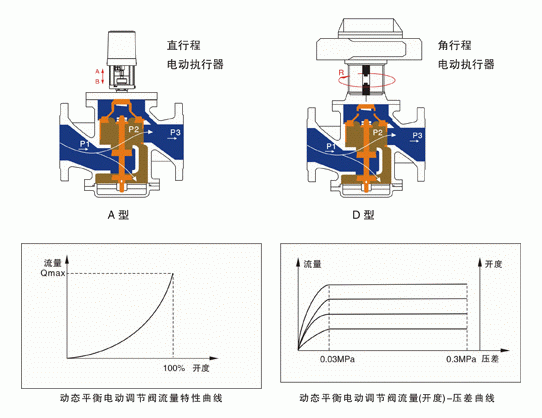

如下图所示：在系统负荷波动较大的变流量系统中，当系统压力变化时，动态平衡电动调节阀二端的压差（P1-P3）也随之变化：
（1）、当进口压力P1升高时，（P1-P2）增大，这时电动阀阀芯向上运动，使P1、P2间开度减少，阀芯压力P2降低；当进口压力P1降低时，（P1-P2）减小，这时电动阀阀芯向下运动，使P1、P2间开度增大，阀芯压力P2升高。因此，无论系统的压力怎样变化，通过电动阀阀芯的调节作用，P2、P3间的压差始终保持不变。因此这种动阀的抗干扰能力强，具有动态平衡的功能。
（2）、当直行程电动执行器接受控制信号使阀轴延A—B向上下运动（或角行程电动执行器接受控制信号使阀轴延R向旋转）时，P2、P3间的开度也随之变化。由于不管系统压差（P1-P3）如何变化，P2、P3间的压差（P2-P3）始终不变，因此对应于任一开度位置，其输送的水流量都是一定的，并且实际的流量特性曲线与其理想的流量特性曲线是一致的，没有偏离。因此这种电动调节阀较传统的电动调节阀具有更好的调节特性。
电动平衡调节阀执行器参数：
电动平衡调节阀性能特点：
动态流量电动调节阀技术参数：
注： A-EDRV电动平衡调节阀配直行程电动执行器，D-EDRV电动平衡调节阀配角行程电动执行器
电动平衡调节阀外形结构图：
电动平衡调节阀连接尺寸：
电动平衡调节阀执行器参数：
| 型号 | VA-3100（VA-7100) | VA-3102(VA-7102) |
| 运作/控制 | 可逆的，递增控制 | 比例式控制正转或逆转 |
| 电子线路 | 电源：24V AC．50/60Hz可选择输入信号的范围：0-10VDC或4-20mA DC | |
| 电机种类(所有型号) | 双向同步，附有磁性离合器 | |
| 电机的电量参数 | 24V交流，50/60Hz 5.5VA | |
| 电子线路功率 | 2VA | |
| 正常情况下的效力 | VA-3100(1000牛顿)VA-7100(2500牛顿) | |
| 所用材料 | 外壳：阻燃ABS工程塑料 | |
| 运行时间 | 当频率为50Hz，每毫米需4.6秒(当频率为50Hz，，每毫米需7.77秒) | |
| 当频率为60Hz，每毫米需3.8杪(当频率为60Hz，，每毫米需6.45杪) | ||
| 厂方设定 | 输入信号：0-10VDC | |
电动平衡调节阀性能特点：
动态平衡电动调节阀是工业自动化过程控制中的重要执行单元仪表。随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业生产领域中。与传统的气动调节阀相比具有明显的优点：节能（只在工作时才消耗电能），环保（无碳排放），安装快捷方便。
1、流体对阀芯作用方向都处于流开状态，故工作稳定性好。
2、除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。
3、伺服放大器采用深度动态负反馈，可提高调节精度。
4、电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。
5、电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
6、节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。
7、波纹管密封型对移动的阀杆形成完全的密封，堵绝流体外漏。
8、三通调节阀分为T型和L型，对介质进行分流和合流，选型时根据现场工况进行确定。
动态流量电动调节阀技术参数：
产品型号
|
阀门形式
|
规格
|
压差范围
（KPa） |
流量范围
（m0/h） |
工作
压力 |
流量
误差 |
流体
温度 |
A/D-EDRV1
|
二通
|
DN25
|
30-300
|
0.2-2.9
|
PN16
|
5％
|
0-100℃
|
A/D-EDRV2
|
DN32
|
30-300
|
0.5-4-7
|
||||
A/D-EDRV3
|
DN40
|
30-300
|
1-7-7
|
||||
A/D-EDRV4
|
DN50
|
30-300
|
2-12.1
|
||||
A/D-EDRV8
|
DN65
|
30-300
|
3-20.4
|
||||
A/D-EDRV9
|
DN80
|
30-300
|
5-30.8
|
||||
A/D-EDRV10
|
DN100
|
30-300
|
10-45.3
|
||||
A/D-EDRV11
|
DN125
|
30-300
|
15-70-7
|
||||
A/D-EDRV12
|
DN150
|
30-300
|
20-101.8
|
||||
A/D-EDRV13
|
DN200
|
33-300
|
5.0-360
|
||||
A/D-EDRV14
|
DN250
|
22-210
|
4.0-460
|

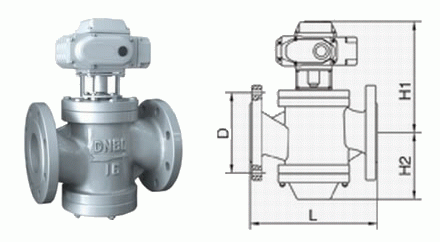

电动平衡调节阀外形结构图：
电动平衡调节阀连接尺寸：
产品型号
|
阀门形式
|
规格
|
外形及安装尺寸 （mm）
|
||||
L
|
H1
|
H2
|
D（φ）法兰
|
G螺纹
|
|||
A/D-EDRV1
|
二通 丝口 |
DN25
|
160
|
265
|
70
|
G1
|
|
A/D-EDRV2
|
DN32
|
180
|
275
|
70
|
G1-1/4
|
||
A/D-EDRV3
|
DN40
|
300
|
290
|
90
|
G1-1/2
|
||
A/D-EDRV4
|
DN50
|
300
|
290
|
90
|
G2
|
||
A/D-EDRV5
|
二通 法兰 |
DN32
|
160
|
220
|
70
|
100
|
|
A/D-EDRV6
|
DN40
|
200
|
235
|
110
|
110
|
||
A/D-EDRV7
|
DN50
|
215
|
230
|
115
|
125
|
||
A/D-EDRV8
|
DN65
|
230
|
238
|
120
|
145
|
||
A/D-EDRV9
|
DN80
|
275
|
275
|
146
|
160
|
||
A/D-EDRV10
|
DNl00
|
290
|
295
|
165
|
180
|
||
A/D-EDRV11
|
DNl25
|
315
|
307
|
208
|
210
|
||
A/D-EDRV12
|
DNl50
|
350
|
326
|
205
|
240
|
||
A/D-EDRV13
|
DN200
|
430
|
715
|
295
|
295
|
||
A/D-EDRV14
|
DN250
|
520
|
740
|
345
|
355
|
||
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【电动平衡调节阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
