电动二通阀
电动两通阀 |
产品名称: | 电动两通阀 | ||||||
型号: | VB-7200/7300 | ||||||
口径: | DN25-250 | ||||||
压力: | 1.0-2.5MPa | ||||||
材质: | 铸铁,铸钢,不锈钢 | ||||||
|
|||||||
您正在浏览:【电动两通阀】 |
电动两通阀详细介绍
电动两通阀产品概述:
电动两通阀配以电子驱动控制装置后,能调节蒸汽或冷、热水的流量,广泛用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。1、执行器选用铸铝支架及塑料外壳,体积小、重量轻。
2、选用永磁同步电机,并带有磁滞离合机构,具有可靠的自我保护功能。
3、适合多种控制信号:增量(浮点)、电压(0~10V)、电流(4~20mA)。
4、具有0~10V或4~20mA反馈信号(选配)。
5、传动齿轮采用金属齿轮,大大提高了驱动器的使用寿命。
6、功耗低、输出力大、噪音小。
7、阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择,以适合不同工作介质及温度的要求。
8、阀体有螺纹连接和法兰连接两种,安装方便,其构造符合IEC国际标准。
9、阀体结构形式有两通阀(单座)、两通平衡阀(平衡式)、三通合流和三通分流阀。

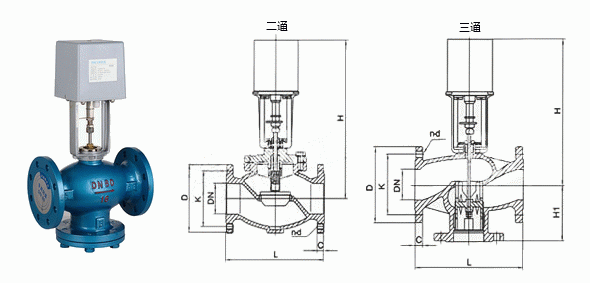

电动两通阀外形结构图:
电动两通阀连接尺寸:

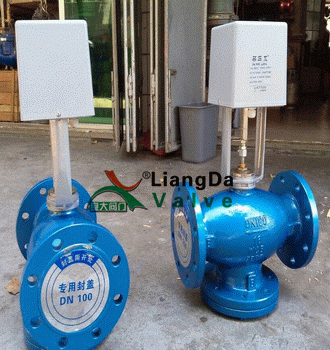

电动两通阀产品实物图:
电动两通阀产品功能:
1、本系统适用于空调系统的新风机组冬/夏季温度控制。
1、本系统适用于空调系统的新风机组冬/夏季温度控制。
2、由温度传感器TE-1,比例积分温度控制器TC-1和电动两通调节阀TV-1组成送风温度控制系统,安装在送风管道的TE-1把检测到的温度信号传送至TC-1,由TC-1将TE-1的检测值与设定值不断比较,同时不断地输出信号,控制TV。
3、TV-1的开度连续可调。最终使TE-1测量的环境温度保持在设定温度范围内。
4、当盘管后的温度低于某限值时,低温保护开关TS-1切断送电机的电源,从而使 新风风阀关闭,防止盘管内的水结冰,涨裂盘管。
电动两通阀外形结构图:
电动两通阀连接尺寸:
常规阀型号 |
口径 |
形 式 |
L |
H |
D |
b |
a |
f |
法兰 |
重量 |
行程 |
VB-7200 |
65 |
二通 |
290 |
148 |
185 |
20 |
145 |
18 |
4 |
23 |
45 |
VB-7200 |
80 |
310 |
185 |
200 |
20 |
160 |
18 |
8 |
31 |
45 |
|
VB-7200 |
100 |
350 |
206 |
220 |
20 |
180 |
18 |
8 |
39 |
45 |
|
VB-7200 |
125 |
400 |
227 |
250 |
22 |
210 |
18 |
8 |
66.5 |
45 |
|
VB-7200 |
150 |
480 |
272 |
285 |
22 |
240 |
22 |
8 |
87 |
45 |
|
VB-7200 |
200 |
533 |
279 |
340 |
30 |
295 |
22 |
12 |
90 |
45 |
|
|
|||||||||||
VB-7300 |
65 |
三通 |
290 |
158 |
185 |
20 |
145 |
18 |
4 |
25 |
45 |
VB-7300 |
80 |
310 |
195 |
200 |
20 |
160 |
18 |
8 |
26 |
45 |
|
VB-7300 |
100 |
350 |
216 |
220 |
20 |
180 |
18 |
8 |
32 |
45 |
|
VB-7300 |
125 |
400 |
237 |
250 |
22 |
210 |
18 |
8 |
58 |
45 |
|
VB-7300 |
150 |
480 |
282 |
285 |
22 |
240 |
22 |
8 |
76 |
45 |
|
VB-7300 |
200 |
533 |
289 |
340 |
30 |
295 |
22 |
12 |
97 |
45 |

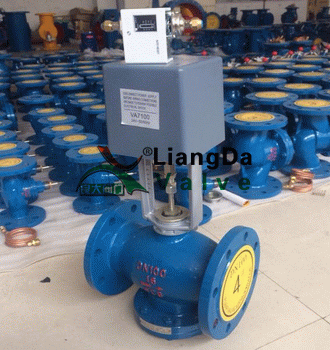

电动两通阀产品实物图:
电动两通阀安装要求:
1、按阀体显示的流动方向安装。
2、安装阀前应保证管道清洁、没有焊接时留下的氧化物。
3、管道与阀体相连接时必须完全吻合。并不受振动。
4、高温流体(如蒸汽、过热水、透热液体)作业的工厂,安装时应使用伸缩接头,以避免管道膨胀挤压阀体。
5、驱动器垂直安装在阀体之上、避免驱动器装在阀的下面。
6、需留出足够的空间以便日常维护时,从阀体上拆卸驱动器。
7、阀不能安装有于爆及环境温度高于50℃和低于-5℃的环境中,也不能置于蒸汽、水力喷射或滴漏处。
