氨用球阀
法兰氨用球阀 |
产品名称: | 法兰氨用球阀 | ||||||
型号: | Q41F/Q41B | ||||||
口径: | DN25-600 | ||||||
压力: | 1.6-6.4MPa | ||||||
材质: | 铸铁,铸钢,不锈钢等 | ||||||
|
|||||||
您正在浏览:【法兰氨用球阀】 |
法兰氨用球阀详细介绍
法兰氨用球阀概述:
氨气球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置,靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制。采用90°传动,故开关方便迅速,可以实行快速启闭。液化气球阀采用成形聚四氟乙烯填料,手柄操作力矩平稳,驱动方式可为手动、蜗轮传动、气动、电动等。O形密封圈用来防止外部杂质进入阀门内部,并保持阀门长期密封性能,大于DN150的球阀采用蜗轮驱动,大于DN200用固定球球阀。适用于燃气管路、液化石油气管路、天然气管路、煤气管路等工作介质,而且不锈钢阀体还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和、乙烯等,在各行业得到广泛的应用。

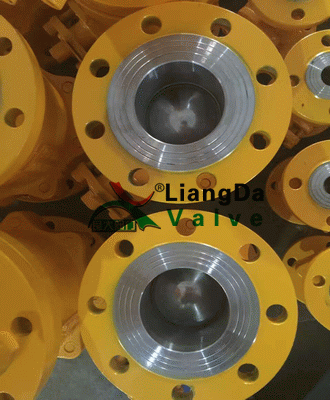

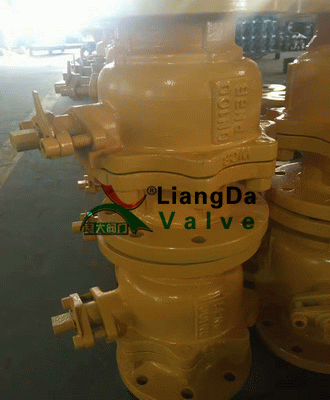

法兰氨用球阀产品实物图:
法兰氨用球阀性能规范:
法兰氨用球阀零件材料:
法兰氨用球阀外形结构图:
法兰氨用球阀连接尺寸:DN200以下手柄传动
法兰氨用球阀连接尺寸:DN200以上采用蜗轮传动
法兰氨用球阀操作原理和结构说明:
法兰氨用球阀性能规范:
压力等级 | 常温试验(http://www.chemdrug.com/sell/24/)压力(Mpa) | |||
壳体 | 密封 | 低气压密封 | ||
公称压力(LB) | 150 | 3.0 | 2.2 | 0.6 |
300 | 7.5 | 5.5 | 0.6 | |
适用温度 | -40~+80℃ | |||
适用介质 | 天然气, 液化石油气等 |
法兰氨用球阀零件材料:
零 件 名 称 | 材 料 |
阀 体 阀 盖 | 碳 素 钢 WCB |
球 体 | 不 锈 钢 304SS |
密 封 圈 | PTFE(特氟隆)-聚四氟乙烯 |
阀 杆 | 铬不锈钢Cr13 |
阀杆填料 | 聚四氟乙烯 |
中法兰螺母/螺栓 | 35# |
法兰氨用球阀外形结构图:
法兰氨用球阀连接尺寸:DN200以下手柄传动
DN | L | D | D1 | D2 | D6 | b | f | z-d | H |
25 | 150 | 115 | 85 | 65 | 58 | 16 | 2 | 4-*14 | 150 |
32 | 165 | 135 | 100 | 75 | 66 | 18 | 2 | 4-*18 | 160 |
40 | 180 | 145 | 110 | 85 | 76 | 18 | 3 | 4-*18 | 175 |
50 | 200 | 160 | 125 | 100 | 88 | 20 | 3 | 4-*18 | 185 |
65 | 220 | 180 | 145 | 120 | 110 | 22 | 3 | 8-*18 | 200 |
80 | 250 | 195 | 160 | 135 | 121 | 22 | 3 | 8-*18 | 220 |
100 | 320 | 135 | 190 | 160 | 150 | 24 | 3 | 8-*23 | 248 |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 8-*25 | 380 |
150 | 400 | 300 | 250 | 218 | 204 | 30 | 3 | 8-*25 | 420 |
200 | 600 | 375 | 310 | 278 | 260 | 34 | 3 | 12-*25 | 530 |
法兰氨用球阀连接尺寸:DN200以上采用蜗轮传动
DN | L | D | D1 | D2 | D6 | b | f | z-d | H |
250 | 568 | 425 | 370 | 332 | 36 | 3 | 12-*30 | 608 | |
300 | 648 | 485 | 430 | 390 | 40 | 3 | 16-*30 | 774 | |
350 | 762 | 550 | 490 | 448 | 44 | 3 | 16-*34 | 820 | |
400 | 883 | 610 | 550 | 505 | 48 | 3 | 16-*34 | 900 | |
450 | 914 | 660 | 600 | 555 | 50 | 3 | 20-*34 | 1050 | |
500 | 991 | 730 | 660 | 610 | 52 | 3 | 20-*41 |
1200 |
法兰氨用球阀操作原理和结构说明:
1、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质。
2、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长。
3、启闭迅速,启闭时只需把球体转动90°,方便而迅速。
4、球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小。
5、经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制,,能满足用户的各种工况使用要求。
提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【法兰氨用球阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
