动态平衡阀
| 动态流量平衡阀 |
 |
产品名称： | 动态流量平衡阀 | |||||
| 型号： | ZLF | ||||||
| 口径： | DN15-350 | ||||||
| 压力： | 1.0-2.5MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【动态流量平衡阀】 | |||||||
动态流量平衡阀详细介绍
动态流量平衡阀概述：
动态流量平衡阀（动态流量控制阀）是一种具有特殊功能的阀门。我公司在生产多年的流量平衡阀实践基础上，最新研制开发的高精度流量产品。该阀属于液全管网流量调节，控制装置，是供热及空调系统实现“计量收费”理想的配套产品。它有效的解决供热网的失调问题，从而克服大流量、小温差及不合理运行工况。
动态流量平衡阀原理：
动态流量平衡阀（动态流量控制阀）由自动平衡阀组和手动调节阀组两部分组成。系统流体的工作压力为P1，手动调节阀组前后压力分别为P2、P3。当手动调节阀组调到某一位置时，即人为确定了“设定流量”，以及相对应的固定P2-P3值，当系统流量增大时P2-P3的实际值超过了允许的给定值，此时自动平衡阀组就会缩小，直到流量重新维持到设定流量。

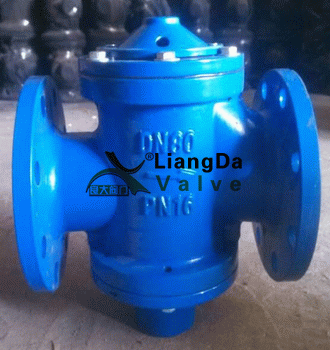

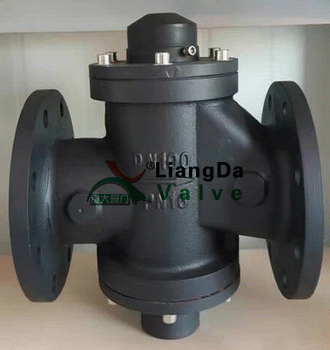

动态流量平衡阀产品实物图：
动态流量平衡阀（动态流量控制阀）已对恒定流量进行精度测试，恒定流量精度±3%。内部材质均为青铜和不锈钢，已无需电源，节煤、节电各8～30%。设定流量可在360°范围内调节，手动调节阀组特有锁定装置及流量显示，保证了运行时调节质量。
动态流量平衡阀安装示意图：
动态流量平衡阀技术参数：| 型号 | ZLF | |||
| 公称压力 | 1.0 1.6(MPa) |
工作温度 | ≤120℃ | |
| 压差范围 | 20-600(KPa) | 适用介质 | 水、蒸汽 | |
| 零件名称 | 阀体、上盖、下盖 | 手、自动调节组 | 弹簧 | 感压膜 |
| 材质 | 优碳钢、铸铁 | 青铜、不锈钢 | 不锈钢 | 乙丙烯埋纤 |

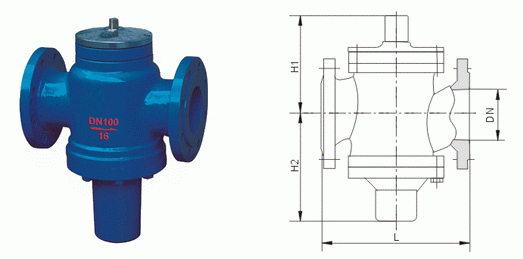

动态流量平衡阀外形结构图：
动态流量平衡阀连接尺寸：
| 公称通径 | 安装方式 | 阀长L | 法兰直径D | 螺栓孔中心距D1 | 螺栓孔数×直径Z-Φd | H1 | H2 | 恒定流量范围m3/h |
| DN15 | 管螺纹 | 110 | 1/2" | 58 | 95 | 0.2-1 | ||
| DN20 | 115 | 3/4" | 60 | 110 | 0.4-2 | |||
| DN25 | 130 | 1" | 62 | 115 | 0.5-3 | |||
| DN32 | 法兰连接 | 180 | 135 | 100 | 4×18 | 65 | 190 | 1-4 |
| DN40 | 200 | 145 | 110 | 4×18 | 78 | 210 | 3-7 | |
| DN50 | 230 | 160 | 125 | 4×18 | 100 | 240 | 3-10 | |
| DN65 | 290 | 180 | 145 | 4×18 | 120 | 255 | 4-11 | |
| DN80 | 310 | 195 | 160 | 8×18 | 150 | 260 | 5-18 | |
| DN100 | 350 | 215 | 180 | 8×18 | 175 | 310 | 10-30 | |
| DN125 | 400 | 245 | 210 | 8×18 | 180 | 340 | 15-55 | |
| DN150 | 480 | 280 | 240 | 8×23 | 230 | 400 | 30-100 | |
| DN200 | 533 | 335 | 295 | 12(8)×23 | 280 | 445 | 40-200 | |
| DN250 | 622 | 405 | 335(350) | 12×25(23) | 360 | 550 | 100-300 | |
| DN300 | 698 | 460 | 410(400) | 12×25(23) | 430 | 630 | 150-500 | |
| DN350 | 787 | 520 | 470(460) | 16×25(23) | 460 | 650 | 200-700 |
动态流量平衡阀注意事项：
1、阀体上箭头为流通方向，切勿装反。
2、可垂直安装亦可水平安装。
3、可安装在供水、回水管上，当系统流体工作压力超过散热器允许工作压力时，建议安装在供水管网上，此阀不具备关断功能。
4、如因堵塞出现流量减少，应将设定值调到最大，待故障排除后，重新调到原设定值。
5、流量设定方法，用扳手旋转阀杆，设定应用的流量数字，再用钥匙销定旋转阀瓣即可。
6、藏放、妥善保管、避免雨淋、存放干燥处。
