动态平衡阀
自力式压差平衡阀 |
产品名称: | 自力式压差平衡阀 | ||||||
型号: | ZTY47、ZYC | ||||||
口径: | DN15-600 | ||||||
压力: | 1.0-2.5MPa | ||||||
材质: | 铸铁,铸钢,不锈钢等 | ||||||
|
|||||||
您正在浏览:【自力式压差平衡阀】 |
自力式压差平衡阀详细介绍
自力式压差平衡阀概述:
ZTY47自力式压差平衡阀是一种既能控制流量,又能控制压差的一体的多功能阀门。用转换阀来实现流量控制和压差控制的转换,当流量使用时,可具有流量阀所有功能,直接简便的根据设计来设定流量,它在水的作用下,自动消除管线剩余压力及压力波动引起的流量偏差,无论系统压力怎样变化,保持设定流量不变,有效的解决管网水力平衡失调。当压差阀使用时,支持用户自主调节,恒定用户进出口压差,有助于稳定系统运行,转向阀又可作调节压差使用,该阀这些功能,使流量调节一次完成,把系统平衡调节变为简便的流量分配,有效的解决管网的水力平衡失调,可节能、节电15%以上。
自力式压差平衡阀工作原理:

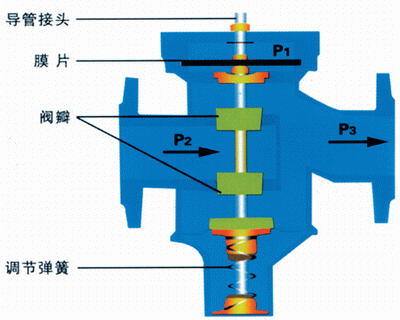

自力式压差平衡阀一般安装在用户入口回水管上,把阀下倒压管与入口处供水管相接,P1为供水压力,P2为阀内回水压力,P3为阀外回水压力。设阀内系统压差△P1(△PI=P1-P2)为阀门压差设定值时,阀门下膜10压力,P1与P2加上弹簧被压缩变形,产生的推力相平衡,从而确定了流体流过阀门的流通及面积,A和流量系数,当流量改变时,上述率的平衡是阀门的流通截面积A和流量系数发生变化,但△PI保持不变。当流体性质管径、流量、阻力确定后,单管阻力计算公式可近使写为:△P=Kqm2,公式中△P-----管路总阻力,K---管路阻抗,Qm---流量。由此公式可知,管路阻力与质量、流量的二次方及管路的阻抗成正比,当流量变化时,使上膜室压力P2变化导致阀芯上下移动,使A及相应的流量系数均改变来调整阀内系统总阻力的变化,使△PI基本保持不变。
自力式压差平衡阀性能优点:
1、该阀为双阀瓣结构,不平衡力小,结构紧凑;
2、能自动恒定用户压差,吸收外网压力波动,自持被控系统自主调节;
3、控制导管前端安装截断阀,具备自动消除堵塞功能;
4、采用混压技术,无级调节,控制压差可调范围大;
5、压差标定精确,调节精度高;
6、采用外导压结构,拆装方便;
7、阀口、阀芯全铜。
8、彻底克服系统冷热不均现象提高供热供冷品质;
9、减少设计工作量,不需要对管网进行烦琐的水利平衡计算;
10、免除多热源、管网热源切换时的流量再分配工作;

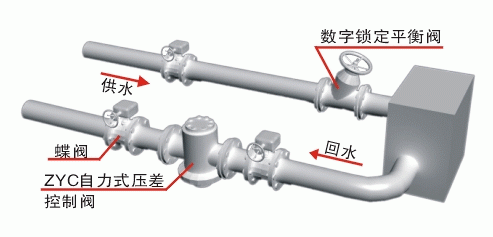

自力式压差平衡阀安装示意图:
自力式压差平衡阀性能参数:
1、公称压力1.0-2.5MPa;
2、介质温度0-100℃;
3、工作压差范围0.02-0.4MPa;
4、控制压差设定值:0.02MPa; 控制压差可调范围0.02-0.2MPa;
5、控制阀控制精度<5%;
6、导压管长度:1.6m;
6、导压管长度:1.6m;
7、导压管连接尺寸:1/2`管螺纹。
自力式压差平衡阀零件材料:
1、阀体:铸铁、铸钢;
2、阀体全塑处理防腐;
3、弹簧:不锈钢;
4、腊片:三元乙丙埋纤;
5、阀芯:黄铜;
6、设计寿命:10年以上;

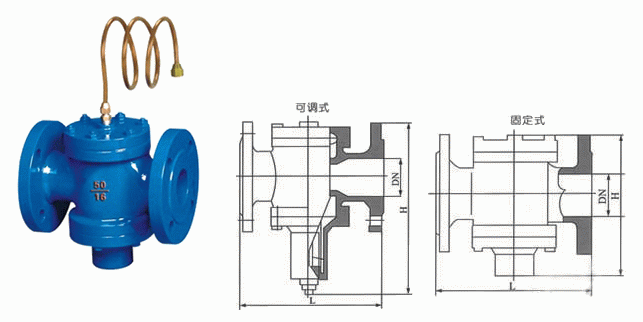

自力式压差平衡阀连接尺寸:
DN(mm)
|
连接方式
|
L(mm)
|
H
|
H1
|
流量m3/h
|
适用介质
|
介质温度
|
主要零件材料
|
15
|
螺纹
|
110
|
72
|
98
|
0.2-1
|
水、油等非腐蚀性液体
|
0~100℃s
|
阀体,上盖和下盖为铸造黄铜,阀芯为铜,膜片为尼龙强化橡胶,弹簧为不锈钢
|
20
|
110
|
72
|
98
|
0.3-1.5
|
||||
25
|
115
|
82
|
102
|
0.5-2
|
||||
32
|
法兰
|
160
|
91
|
94
|
1-4
|
|||
40
|
200
|
147
|
112
|
1.5-6
|
||||
50
|
215
|
120
|
112
|
2-8
|
||||
65
|
220
|
125
|
120
|
3-12
|
||||
80
|
275
|
188
|
133
|
5-20
|
||||
100
|
290
|
208
|
160
|
10-52
|
||||
125
|
310
|
226
|
175
|
15-45
|
||||
150
|
350
|
258
|
195
|
30-80
|
||||
200
|
430
|
301
|
230
|
40-180
|
||||
250
|
520
|
367
|
265
|
100-300
|
||||
300
|
635
|
430
|
300
|
150-500
|
||||
350
|
670
|
504
|
340
|
200-700
|

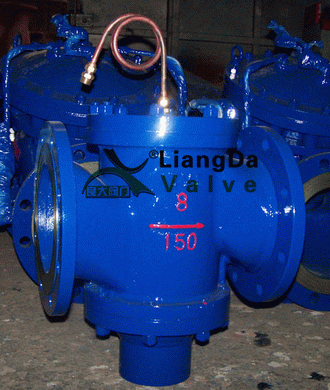

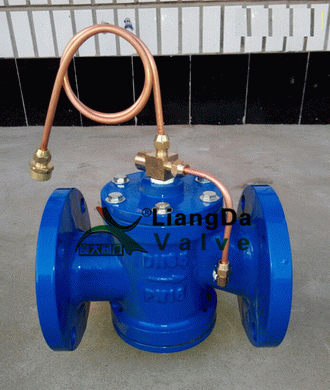

自力式压差平衡阀产品实物图:
