电动管夹阀
| 电动夹管阀 |
 |
产品名称： | 电动夹管阀 | |||||
| 型号： | GJ941X | ||||||
| 口径： | DN50-300 | ||||||
| 压力： | 0.6-1.6MPa | ||||||
| 材质： | 铝合金、铸铁、铸钢等 | ||||||
|
|||||||
| 您正在浏览：【电动夹管阀】 | |||||||
电动夹管阀详细介绍
电动夹管阀概述：
电动夹管阀由阀体、橡胶管套、大小阀杆、压板、拉杆、托架、电动头等零件组成。耐磨、防腐、抗冻、密封性能好，只须更换胶套即完好如新，阀体可长久使用，寿命是普通阀门的4-6倍。驱动方式有手动、气动、电动等多种方式，也可按客户需求定制非标产品。
电动夹管阀工作原理：
当电动头顺时针转手轮时，使大小阀杆同时带动上下压板以压缩管套从而进行关闭，反之即行开启。这样，压板在拉杆之间上下往复运动来完成阀门开闭工作。
电动夹管阀安装及维护：
(1)、本阀门在管道上任意安装，没有介质流向限制。
(2)、本阀门维护成本低，只需根据实际使用情况更换橡胶管套，一旦更换了胶管，阀门就像新阀门一样，本阀门很少需要其他零件库存。

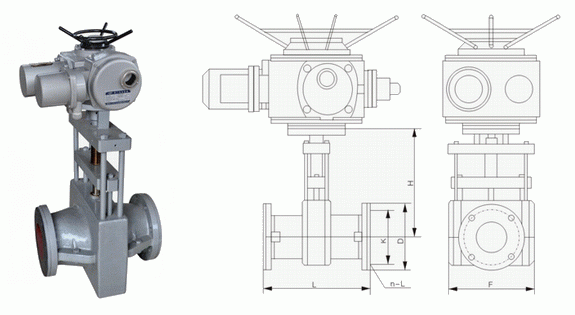

电动夹管阀外形结构图：
电动夹管阀外形连接尺寸：
电动夹管阀外形结构图：
电动夹管阀外形连接尺寸：
口径 |
L |
H |
F |
D |
K |
n-L |
DN50 |
210 |
240 |
190 |
160 |
125 |
4-18 |
DN65 |
250 |
265 |
210 |
180 |
145 |
4-18 |
DN80 |
300 |
320 |
230 |
195 |
160 |
4-18 |
DN100 |
350 |
370 |
280 |
215 |
180 |
8-18 |
DN125 |
430 |
410 |
340 |
245 |
210 |
8-18 |
DN150 |
500 |
440 |
420 |
280 |
240 |
8-23 |
DN200 |
550 |
635 |
480 |
335 |
295 |
12-23 |
DN250 |
560 |
690 |
550 |
390 |
350 |
12-23 |
DN300 |
706 |
725 |
600 |
440 |
400 |
12-23 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【电动夹管阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
