当前位置:首页 >> 管夹阀 >> 气动管夹阀 >> 新型气动管夹阀
更新时间 2024-12-22 0:01:02


气动管夹阀
    新型气动管夹阀
    新型气动管夹阀   产品名称: 新型气动管夹阀
    型号:GJ841X、GJ341X
    口径:DN40-300
    压力:0.6-1.6MPa
    材质:铝合金、铸铁、铸钢等

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【新型气动管夹阀

       新型气动管夹阀详细介绍


    新型气动管夹阀主要结构形式:

    新型气动管夹阀由阀体、橡胶阀套、阀盖等零件组成。



    新型气动管夹阀工作原理:

    控制介质未输入时,橡胶管套和阀体之间的空腔与大气连通,胶套受流体压力处于向外张紧状态。因为管套内有一定角度排列的增强帘布层,使管套轴向和径向压力相互平衡,所以管套的长度与直径不会因为流体压力而变化,当控制介质进入管套与阀体之间的空腔时,橡胶管套在介质压力下变形截流。如下图所示:
    今晚十二生肖开什么号码开奖8月28


    新型气动管夹阀安装及维护:

    (1)、本阀门在管道上任意安装,没有介质流向限制。

    (2)、本阀门维护成本低,只需根据实际使用更换橡胶管套。



    新型气动管夹阀产品特点:
    管阀同径结构新颖简单,橡胶套内径与管道相同,局部阻力损失小。
    无泄漏:无密封点,控制介质空间和阀门通道完全隔离,不存在内外泄漏。
    含杂关闭:依靠橡胶套变形实现启闭,即使流体含固体颗粒或纤维杂质也不会阻塞,均可完全迅速地将其包裹关闭。
    适用面广:结构简单,仅三个部件,可代替体积大、结构复杂的阀门,尤其适用于有防爆要求的场合。
    高效长寿:独特的含增强帘布的橡胶管套,能够经受高频率的启闭作业,耐酸、碱和化学介质,具有很长的使用寿命。
    安装简单:阀门安装无方向性,使用管道无需清洗,一旦将橡胶套损坏,更换简单迅速。
    控制方便:根据需要可实现就地或远距离自动化操作控制。



    新型气动管夹阀产品用途:
    本产品广泛应用于:冶金、化工、水泥、陶瓷、玻璃、塑料、废水处理、制约、食品饮料、酿酒等行业。
    适用于包含纤维的液体、石油、矿浆、水泥、粉体、浆料、下水道污泥等流体,即使混有固态物质也可完全截断。



    新型气动管夹阀结构与材料:
    ①阀体:铸铝/铸铁
    ②橡胶套:天然橡胶/增强帘布
    ③阀盖:合金钢



    新型气动管夹阀注意事项:
    1、压缩空气的杂质和水份影响胶套的使用寿命,应在气路中设置过滤器,以除去杂质和水份。
    2、在配管时充分清除管道和接头中的杂质、切屑粉末等。
    3、维修保养胶套时,务必事先关闭供气阀门,并将启动回路中的压缩空气排尽后,方可进入维修作业。
    4、避免气阀胶套发生冻结,如在摄氏5°C以下使用时,应使用干燥器处理干燥空气。

    新型气动管夹阀工作原理:
    在控制介质未输入时,胶套和阀体之间的空腔与大气连通,胶套受流体压力处于向外张紧状态.因为管套内有一定角度排列的增强帘布层,使管套轴向和径向压力相互平衡,所以管套的长度与直径不会因为流体压力而变化.当控制介质进入管套与阀体之间的空腔时,管套在介质压力下变形截流.如下图所示:



    新型气动管夹阀技术参数:

    阀体:铸铝/铸铁

    口径规格:DN50-300

    控制介质:压缩气体

    工作压力:最小闭合压力0.15Mpa

    最大控制压力0.6Mpa

    正常工作压差0.2-0.3 Mpa

    使用温度:≤120℃

    耐酸碱性:≤10%浓度

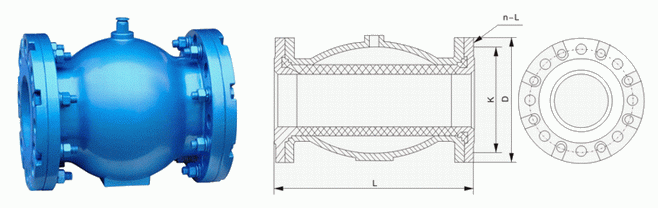

    新型气动管夹阀外形结构图:
    今晚十二生肖开什么号码开奖8月28

    新型气动管夹阀连接尺寸:

    口径

    L

    H

    D

    K

    n-L

    DN40

    150

    40

    145

    110

    4-18

    DN50

    180

    60

    160

    125

    4-18

    DN65

    180

    60

    180

    145

    4-18

    DN80

    220

    75

    195

    160

    4-18

    DN100

    280

    95

    215

    180

    8-18

    DN125

    345

    120

    245

    210

    8-18

    DN150

    414

    145

    280

    240

    8-23

    DN200

    550

    182

    335

    295

    8-23

    DN250

    680

    229

    390

    350

    12-23

    DN300

    820

    278

    440

    400

    12-23


    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【新型气动管夹阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
