带接管呼吸阀
| HX2、HXF2带双接管阻火呼吸阀 |
 |
产品名称： | HX2、HXF2带双接管阻火呼吸阀 | |||||
| 型号： | HX2、HXF2 | ||||||
| 口径： | DN50-300 | ||||||
| 压力： | 0.6-2.5MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【HX2、HXF2带双接管阻火呼吸阀】 | |||||||
HX2、HXF2带双接管阻火呼吸阀详细介绍
HX2、HXF2带双接管阻火呼吸阀产品概述：
HX2、HXF2带双接管阻火呼吸阀采用双接管结构，是装在室内固定储罐顶上的接管阻火呼吸作用,它能对石油储罐内外压差进行自动调节,其性能可靠、稳定，完全符合石油工业部SY7511-87标准。带双接管阻火呼吸阀适用于储存内点低于28。C的甲类油品和闪点低于100。C乙油品，如汽苯、煤油、轻柴油、厚油等油品及性质相同的化工产品储罐。HX型系列呼吸阀是固定在储罐顶上的通风装置，以保证罐内压的正常状态，防止罐内超压或超真空合储罐遭受损坏，也可减少液体挥发损耗。HX型系列呼吸阀具有类型多，规格齐全，结构紧凑、重量轻、通风量大、泄漏量小等优点。产品有单呼阀、单吸阀、呼吸阀、各种结构形式均可与阻火器组合构造，也可配制所需的接管。
HX2、HXF2带双接管阻火呼吸阀操作压力：
呼出压力：A：+355 B：+980Pa C：+175Pa D：+4KPa
吸入压力：B：-295Pa C：-295Pa D：-0.5KPa
（操作压力指标也可以由用户指定）
（操作压力指标也可以由用户指定）
使用环境温度：-30℃～60℃
HX2、HXF2带双接管阻火呼吸阀产品选型：
1、呼吸阀代号以HX表示，HXF为阻火呼吸阀代号。
2、呼吸阀类型代号以吸入和呼出口有否接管来分类，共8种，见表1。
代号
|
类型
|
代号
|
类型
|
HX1
|
呼吸阀
|
HXF1
|
阻火呼吸阀
|
HX2
|
带双接管呼吸阀
|
HXF2
|
带双接管阻呼吸阀
|
HX3
|
带呼入接管呼吸阀
|
HXF3
|
带吸入接管阻呼吸阀
|
HX4
|
带呼出接管呼吸阀
|
HXF4
|
带吸出接管阻呼吸阀
|
HX5
|
单呼阀
|
HXF5
|
阻火单呼阀
|
HX6
|
单吸阀
|
HXF6
|
阻火单吸阀
|
HX7
|
带接管呼出阀
|
HXF7
|
带接管阻火呼出阀
|
HX8
|
带接管吸入阀
|
HXF8
|
带接管阻火吸入阀
|
代号
|
主体材料
|
阀盘和阀座
|
阀密封件
|
Ⅰ
|
ZG200-400
|
0Cr19Ni9
|
F4
|
Ⅱ
|
ZG0Cr18Ni9
|
和主体材料相同
|
|
Ⅲ
|
ZG0Cr18Ni9Ti
|
||
Ⅳ
|
ZG0Cr18Ni12Mo2Ti
|
||
Ⅴ
|
ZA1si7Mg
|

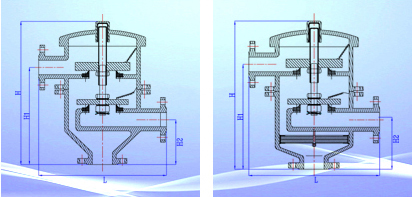

HX2、HXF2带双接管阻火呼吸阀外形结构图：
HX2、HXF2带双接管阻火呼吸阀连接尺寸：
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
H
|
280/350
|
430/500
|
430/500
|
530/600
|
630/700
|
740/820
|
H1
|
110/180
|
180/250
|
180/250
|
220/290
|
260/330
|
320/400
|
L
|
300
|
450
|
450
|
650
|
850
|
1000
|
