真空泄压阀
| ZXF真空泄压阀 |
 |
产品名称： | ZXF真空泄压阀 | |||||
| 型号： | ZXF | ||||||
| 口径： | DN50-300 | ||||||
| 压力： | 0.6-2.5MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【ZXF真空泄压阀】 | |||||||
ZXF真空泄压阀详细介绍
ZXF真空泄压阀产品概述：
ZXF真空泄压阀是安装在储罐上的负压通风装置，可与呼吸阀配套使用，以用于增加储罐空气吸入量以防储罐抽瘪，也可单独使用。该阀具有阻火器与呼吸阀的双重功能，采用双嘴结构。该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该阀具有防冻性能、也适用于寒冷地区。操作压力-392.3Pa(-40mmH 2 O)，+1765(+180mmH 2 O)或按用户要求定。

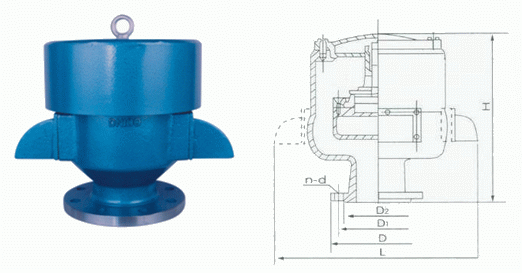

ZXF真空泄压阀外形结构图：
ZXF真空泄压阀连接尺寸：
规 格 |
尺 寸 （ m m ） |
||||||
H |
L |
D |
D1 |
D2 |
n |
d |
|
DN50 |
258 |
284 |
Φ140 |
Φ110 |
Φ90 |
4 |
14 |
DN100 |
372 |
446 |
Φ205 |
Φ170 |
Φ145 |
4 |
18 |
DN150 |
400 |
632 |
Φ260 |
Φ225 |
Φ200 |
8 |
18 |
DN200 |
461 |
736 |
Φ315 |
Φ280 |
Φ255 |
8 |
18 |
DN250 |
520 |
876 |
Φ370 |
Φ335 |
Φ310 |
12 |
18 |
