管道阻火器

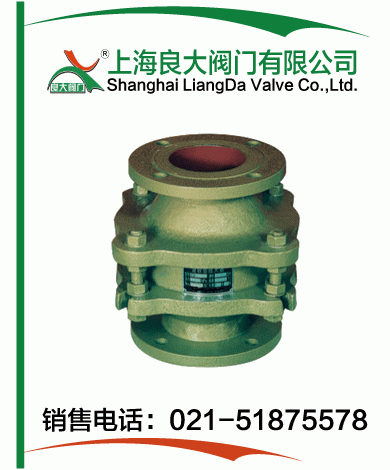

| FWL-1型管道阻火器 |
 |
产品名称： | FWL-1型管道阻火器 | |||||
| 型号： | FWL-1 | ||||||
| 口径： | DN20-600 | ||||||
| 压力： | 1.6-2.5MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【FWL-1型管道阻火器】 | |||||||
FWL-1型管道阻火器详细介绍
FWL-1型管道阻火器产品概述：
FWL-1型管道阻火器，采用四片阻火板，比普通管道阻火器多两片阻火板，适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等，输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。管道阻火器连续13次以亚音速火焰试验，每次都能阻止火焰的通过。耐烧性能合格，耐烧试验1小时无回火现象。
FWL-1型管道阻火器工作原理：

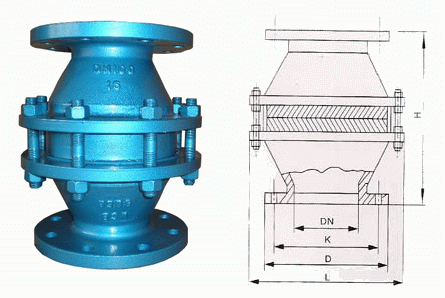

FWL-1型管道阻火器外形结构图：
FWL-1型管道阻火器通常与机械呼吸阀配套使用，其主要功能是允许易燃爆气体通过、对外界传入储罐的火焰起有阻止窒息的作用。通常安装在输送或排放易燃易爆气体的储罐和管线上，是用来防止易燃气体、液体的火焰和防止回火而引起危险意外发生的安全装置。
FWL-1型管道阻火器连接尺寸：
| 公称通径 DN(mm) | 外形尺寸（mm） | ||||
| L | H | D | K | n-Φ | |
| DN15 | 125 | 187 | 95 | 65 | 4*14 |
| DN20 | 125 | 187 | 105 | 75 | 4*14 |
| DN25 | 130 | 200 | 115 | 85 | 4*14 |
| DN32 | 150 | 213 | 135 | 100 | 4*18 |
| DN40 | 170 | 225 | 150 | 110 | 4*18 |
| DN50 | 190 | 245 | 165 | 125 | 4*18 |
| DN65 | 205 | 255 | 180 | 145 | 8*18 |
| DN80 | 220 | 265 | 200 | 160 | 8*18 |
| DN100 | 240 | 285 | 220 | 180 | 8*18 |
| DN125 | 280 | 305 | 245 | 210 | 8*18 |
| DN150 | 330/310 | 330/310 | 285/280 | 240 | 8*22 |
| DN200 | 380/360 | 370/330 | 340/335 | 295 | 12*22/8*22 |
| DN250 | 450/430 | 410/360 | 405/395 | 355/350 | 12*26/12*22 |
| DN300 | 520/495 | 445/415 | 460/445 | 410/400 | 12*26/12*22 |
| DN350 | 595/585 | 465/445 | 520/505 | 470/460 | 16*26/16*22 |
| DN400 | 645/635 | 495/475 | 580/565 | 525/515 | 16*30/16*26 |
| DN450 | 710/690 | 525/495 | 640/615 | 585/565 | 20*30/20*26 |
| DN500 | 780/750 | 565/535 | 715/670 | 650/620 | 20*33/20*26 |
| DN600 | 895/860 | 595/565 | 840/780 | 770/725 | 20*36/20*33 |
FWL-1型管道阻火器保养与维修：
为了确保FWL-1型管道阻火器的性能达到完全使用的目的，对阻火器应定期进行检查和保养。
1：阻火器每半年检查一次，检查阻火芯子是否堵塞，变形，腐蚀等。
2：发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
3：重新安装阻火层芯子时，应保证结合面不得漏气。
