储罐阻火器
| ZGB-1波纹储罐阻火器 |
 |
产品名称： | ZGB-1波纹储罐阻火器 | |||||
| 型号： | ZGB-1 | ||||||
| 口径： | DN50-300 | ||||||
| 压力： | 1.6-2.5MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【ZGB-1波纹储罐阻火器】 | |||||||
ZGB-1波纹储罐阻火器详细介绍
ZGB-1波纹储罐阻火器产品概述：
ZGB-1波纹型阻火器，用于安装原油，汽油、煤油、柴油、芳烃，硫等固定顶式储罐上的重要安全设备。它的功能是允许易燃易爆气体通过，对火焰有阻止窒息作用。该阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。易检修，安装方便，检查时不用拆卸呼吸阀。耐烧性能合格，耐烧试验1小时无回火现象。阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。壳体水压试验合格。
ZGB-1波纹储罐阻火器工作原理：
ZGB-1波纹储罐阻火器零件材料：

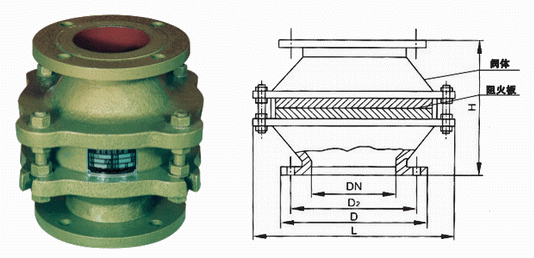

ZGB-1波纹储罐阻火器外形结构图：
ZGB-1波纹型阻火器通常与机械呼吸阀配套使用，其主要功能是允许易燃爆气体通过、对外界传入储罐的火焰起有阻止窒息的作用。通常安装在输送或排放易燃易爆气体的储罐和管线上，是用来防止易燃气体、液体的火焰和防止回火而引起危险意外发生的安全装置。
ZGB-1波纹储罐阻火器零件材料：
阀体材料
|
碳钢WCB、不锈钢304、316、
|
阻火芯件材料
|
不锈钢防爆阻火波纹板
|
密封件材料
|
耐油石棉橡胶、四氟PTFE
|
环境温度℃
|
≤480
|
公称压力(MPa)
|
0.6~5.0
|
防爆级别
|
BS5501:ⅡA、ⅡB、ⅡC
|
ZGB-1波纹储罐阻火器国标法兰连接尺寸： GB、JB：
规格
|
安装尺寸（mm）
|
||||
D2
|
D
|
L
|
H
|
N-d
|
|
DN50
|
Φ110
|
Φ140
|
220
|
235
|
4×14
|
DN80
|
Φ150
|
Φ185
|
280
|
270
|
4×18
|
DN100
|
Φ170
|
Φ205
|
325
|
275
|
4×18
|
DN150
|
Φ225
|
Φ260
|
425
|
290
|
8×18
|
DN200
|
Φ280
|
Φ315
|
495
|
305
|
8×18
|
DN250
|
Φ335
|
Φ370
|
595
|
320
|
12×18
|
DN300
|
Φ395
|
Φ435
|
655
|
405
|
12×23
|
规格
|
安装尺寸（mm）
|
||||
D2
|
D
|
L
|
H
|
N-d
|
|
2"
|
Φ120.5
|
Φ152
|
220
|
235
|
4×19
|
3"
|
Φ152.5
|
Φ190
|
280
|
270
|
4×19
|
4"
|
Φ190.5
|
Φ229
|
325
|
275
|
8×19
|
6"
|
Φ241.5
|
Φ279
|
425
|
290
|
8×22
|
8"
|
Φ298.5
|
Φ343
|
495
|
305
|
8×22
|
10"
|
Φ362
|
Φ406
|
595
|
320
|
12×25
|
12"
|
Φ432
|
Φ483
|
655
|
405
|
12×25
|
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【ZGB-1波纹储罐阻火器】参数、选型、价格等请联系我们，我们将竭诚为您服务！
