衬氟隔膜阀
| 气动衬氟隔膜阀 |
 |
产品名称： | 气动衬氟隔膜阀 | |||||
| 型号： | G641F46 | ||||||
| 口径： | DN15-400 | ||||||
| 压力： | 0.6-4.0MPa | ||||||
| 材质： | 铸铁、铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【气动衬氟隔膜阀】 | |||||||
气动衬氟隔膜阀详细介绍
气动衬氟隔膜阀产品概述：
气动衬氟隔膜阀产品概述：
气动衬氟隔膜阀用于控制非腐蚀性或一般腐蚀性以及强腐蚀性介质，阀体内腔表面无衬里或覆有可选择的各种氟塑料和各种橡胶，适用于各种不同工作温度和流体管路。是由气缸和隔膜阀组成，用气动执行器来带动隔膜阀的开关，从而达到管道中的介质截断功能和接通。阀内部衬不同的塑料，可抗不同程度的腐蚀介质。阀体采用铸铁、铸钢或不锈钢材质，采用四氟或其他橡胶为膜片，阀体和膜片的紧密配合提供阀体密封和阀座密封，确保了管道内部和外部环境完全隔绝。
气动衬氟隔膜阀工作原理：
气动衬氟隔膜阀的开启和关闭是由气动执行器带动阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。
气动衬氟隔膜阀产品优点：
1、隔膜可更换，维护费用低。
2、没有填料函，因此没有外漏。
3、流线型的流道，使得压力损失小。
4、弹性密封的开闭件，确保没有内漏。
5、流体通道是直的，因此流体损失更小，磨损更小。
6、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀。
7、由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
8、隔膜阀的阀体内腔表面复有可供选择的多种橡胶、氟塑料等。因此具有耐腐蚀的特点。

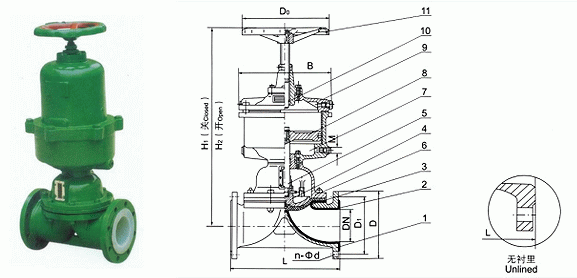

气动衬氟隔膜阀外形结构图：
1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮
气动衬氟隔膜阀连接尺寸：

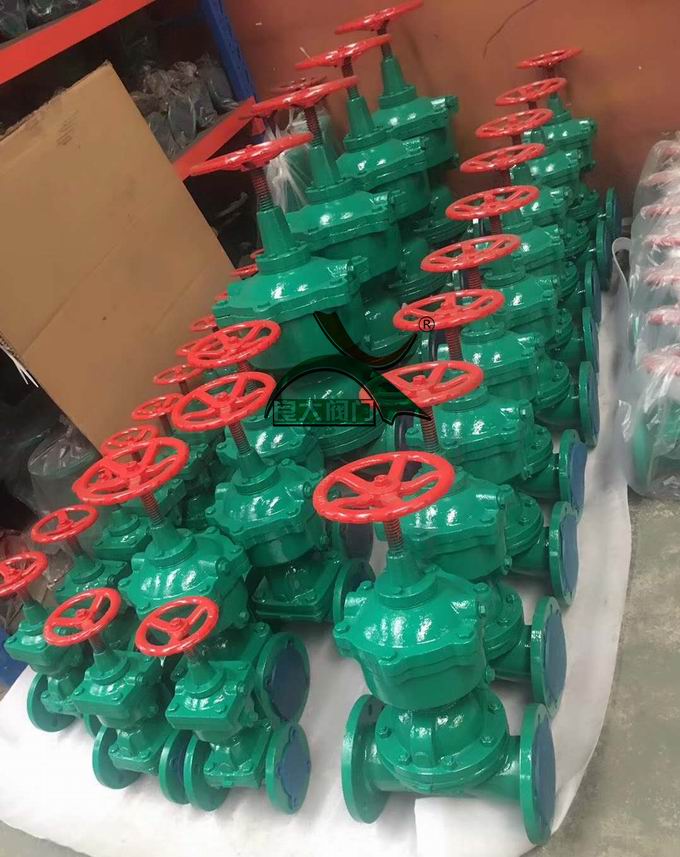

气动衬氟隔膜阀产品实物图：
气动衬氟隔膜阀连接尺寸：
| 公称通经 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | |
| DN | NPS | PN1.0MPa | PN1.6MPa | |||||||||||
| 15 | 1/2 | 125 | 80 | 55 | 40 | 2 | 12 | 4-φ12 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 135 | 90 | 65 | 50 | 2 | 14 | 4-φ12 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 1 | 145 | 100 | 75 | 60 | 2 | 14 | 4-φ12 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 5/4 | 160 | 120 | 90 | 70 | 2 | 16 | 4-φ14 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 3/2 | 180 | 130 | 100 | 80 | 3 | 16 | 4-φ14 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 210 | 140 | 110 | 90 | 3 | 16 | 4-φ14 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 250 | 160 | 130 | 110 | 3 | 16 | 4-φ14 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 300 | 185 | 150 | 125 | 3 | 18 | 4-φ18 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
| 100 | 4 | 350 | 205 | 170 | 145 | 3 | 18 | 4-φ18 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
| 125 | 5 | 400 | 235 | 200 | 175 | 3 | 20 | 8-φ18 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
| 150 | 6 | 460 | 260 | 225 | 200 | 3 | 20 | 8-φ18 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
| 200 | 8 | 570 | 315 | 280 | 255 | 3 | 22 | 8-φ18 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
| 250 | 10 | 680 | 370 | 335 | 310 | 3 | 24 | 12-φ28 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
| 300 | 12 | 790 | 435 | 395 | 362 | 4 | 24 | 12-φ23 | 440 | 400 | 368 | 4 | 28 | 12-φ23 |
气动衬氟隔膜阀产品实物图：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【气动衬氟隔膜阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
