气动隔膜阀
| 衬胶气动隔膜阀 |
 |
产品名称： | 衬胶气动隔膜阀 | |||||
| 型号： | G641J | ||||||
| 口径： | DN15-400 | ||||||
| 压力： | 0.6-4.0MPa | ||||||
| 材质： | 铸铁、铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【衬胶气动隔膜阀】 | |||||||
衬胶气动隔膜阀详细介绍
衬胶气动隔膜阀产品概述：
衬胶气动隔膜阀阀体采用铸铁、铸钢或不锈钢为材质，采用橡胶或四氟为膜片，阀体和膜片的紧密配合提供阀体密封和阀座密封，确保了管道内部和外部环境完全隔绝。由气缸和隔膜阀组成，用气动执行器来带动隔膜阀的开关，从而达到管道中的介质截断功能和接通，在化工、制酸、制碱、冶炼、稀土、农药等行业生产系统中应用较为广泛。可根据用户的要求在气缸上加上手动操作。
衬胶气动隔膜阀工作原理：
衬胶气动隔膜阀分为常闭式和常开式，常闭式为通气阀门打开，断气阀门则关闭。常开式式为通气阀门关闭，断气阀门则打开。开启和关闭是由气动执行器带动阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。
衬胶气动隔膜阀产品特点：
1、隔膜可更换，维护费用低。
2、没有填料函，因此没有外漏。
3、流线型的流道，使得压力损失小。
4、弹性密封的开闭件，确保没有内漏。
5、流体通道是直的，因此流体损失更小，磨损更小。
6、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀。
7、由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
8、隔膜阀的阀体内腔表面复有可供选择的多种橡胶、氟塑料等。因此具有耐腐蚀的特点。

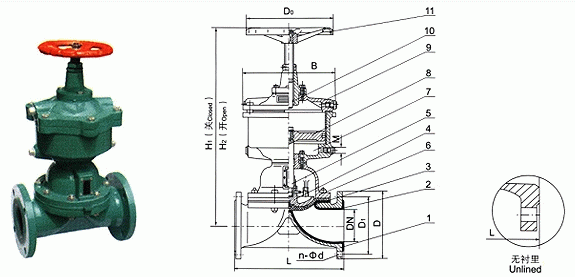

衬胶气动隔膜阀外形结构图：
1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮
衬胶气动隔膜阀连接尺寸：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【衬胶气动隔膜阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
