波纹管减压阀
| 波纹管式减压阀 |
 |
产品名称： | 波纹管式减压阀 | |||||
| 型号： | Y44H | ||||||
| 口径： | DN15-200 | ||||||
| 压力： | PN1.0-6.4MPa | ||||||
| 材质： | 碳钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【波纹管式减压阀】 | |||||||
波纹管式减压阀详细介绍
波纹管式减压阀产品概述：
波纹管式减压阀是一种采用波纹管机构来带动阀瓣升降运动的直接作用波纹管式减压阀，它利用波纹管传感阀门下游压力驱动阀瓣，改变和控制阀瓣开度，使通过阀后的介质压力保持在一定的范围内，实现减压稳压功能，其当出口侧压力增加，波纹管向上运动，阀开度减小，流速增加，压降增大，阀后压力减小，当出口侧压力下降，波纹管向下运动，阀开度增大，流速减小，压降减小，阀后压力增大，而阀后的出口压力始终保持由整定调节螺钉整定的恒压。本产品特适用于温度在200℃以下的蒸汽、气体和液体的管路上。
波纹管式减压阀工作原理：
波纹管式减压阀主要是通过阀前进口介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱，波纹管和弹簧因受介质压力的挤压而压缩，阀瓣随着阀杆位移，阀瓣产生对阀体密封圈的关闭，将阀前介质截止，不作阀后介质压力的补充，而当阀后的介质压力降低，波纹管因受调节弹簧的径向力，使波纹管叠纹变形，阀杆将阀瓣顶开，使介质通过阀体密封圈补充阀后压力的降低。本产品调压、稳压动作灵敏平衡，平衡波纹管可安全平衡主阀阀瓣上的压差，并备有下游压力感应孔，使阀瓣动作更加稳定。

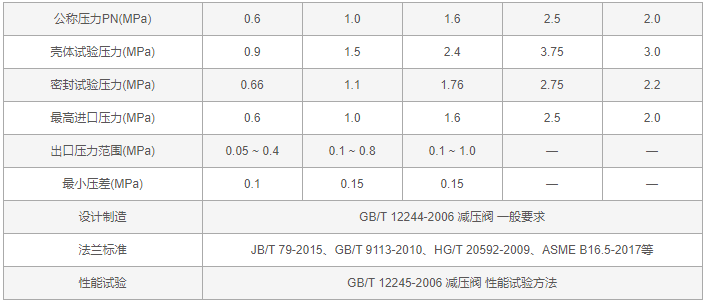

波纹管式减压阀技术规范：波纹管式减压阀工作原理：
波纹管式减压阀主要是通过阀前进口介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱，波纹管和弹簧因受介质压力的挤压而压缩，阀瓣随着阀杆位移，阀瓣产生对阀体密封圈的关闭，将阀前介质截止，不作阀后介质压力的补充，而当阀后的介质压力降低，波纹管因受调节弹簧的径向力，使波纹管叠纹变形，阀杆将阀瓣顶开，使介质通过阀体密封圈补充阀后压力的降低。本产品调压、稳压动作灵敏平衡，平衡波纹管可安全平衡主阀阀瓣上的压差，并备有下游压力感应孔，使阀瓣动作更加稳定。

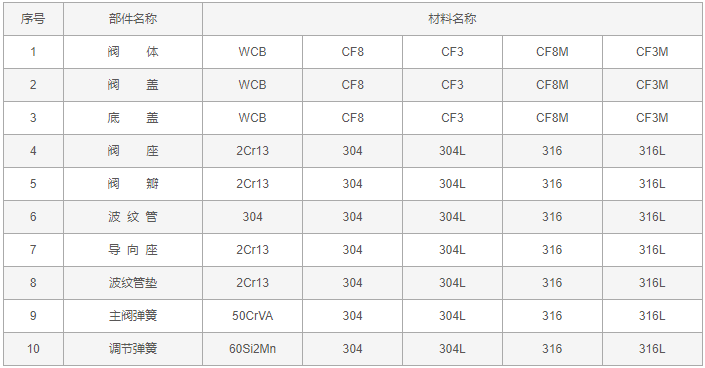

波纹管式减压阀零件材料：

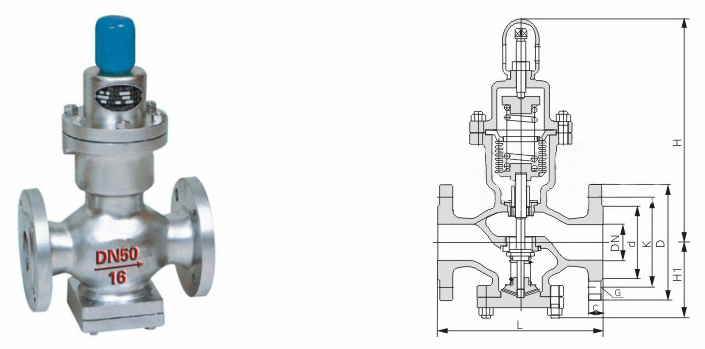

波纹管式减压阀外形结构图：

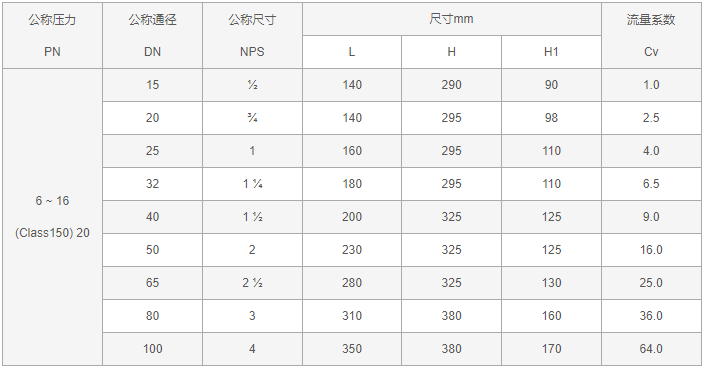

波纹管式减压阀外形尺寸表：
波纹管式减压阀订货参数及注意事项：
尊敬的客户！如果您需要订购我公司波纹管式减压阀产品，咨询时请说明公称压力、进出口压力、公称通径、阀体材质、内件材料、工作温度等以便选型，具体详情请联系我司销售技术人员。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【波纹管式减压阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
