电站止回阀
| 气动抽汽逆止阀 |
 |
产品名称： | 气动抽汽逆止阀 | |||||
| 型号： | H644Y | ||||||
| 口径： | DN50-400 | ||||||
| 压力： | PN1.6-16.0MPa | ||||||
| 材质： | 碳钢、锻钢、不锈钢、铬钼钢等 | ||||||
|
|||||||
| 您正在浏览：【气动抽汽逆止阀】 | |||||||
气动抽汽逆止阀详细介绍
气动抽汽逆止阀产品概述：
气动抽汽逆止阀由阀体、阀瓣、摇杆、摇杆轴、阀盖和气动执行机构等组成，安装在火力发电机汽轮机与抽汽管网之间，用于防止介质倒流损坏汽轮机组的侧置气动蓄能旋启式抽汽止回阀，其当汽轮机运行时，负荷下降到一定数值后或发生紧急停机时，能快速切断汽轮机与抽汽管网的通道，以防管网中的蒸汽通过抽汽管道倒流到汽轮机中，否则将引起转速非正常飞升或汽轮机内部受热部件温度的急剧变化。本产品具有阀瓣启闭轻便迅速的特点，能在汽轮机组出现故障时，可根据控制系统的指令在0.5秒内快速关闭，从而保护气轮发电机，防止事故的发生，特别适用于大型火电站汽轮发电机组。
气动抽汽逆止阀工作原理：

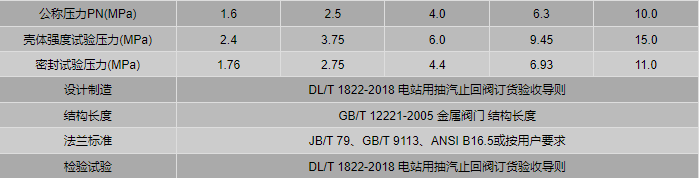

气动抽汽逆止阀技术规范：气动抽汽逆止阀可在抽气管道内介质反流时自动关闭，为使其能迅速关闭，阀体外部设置的气控自动操纵装置，气源压力为0.5~0.7MPa，阀门为气开，弹簧强制关闭型。当汽轮机突然间出现故障，需要立即关闭阀时，由电厂紧急事故控制室给出一个电信号使电磁阀动作，切断操纵缸入口气源，弹簧推动活塞及活塞杆下行，传动拨叉带动摇杆轴旋转，摇杆轴带动摇杆进而带动阀瓣向下运动，在0.5秒内阀瓣密封面与阀座密封面吻合迅速使阀关闭，达到保护汽轮机的目的；阀开启时，电信号消失，电磁阀复位，操纵缸入口气源接通，活塞及活塞杆上行带动摇杆，摇杆带动阀瓣向上运动，阀门打开。

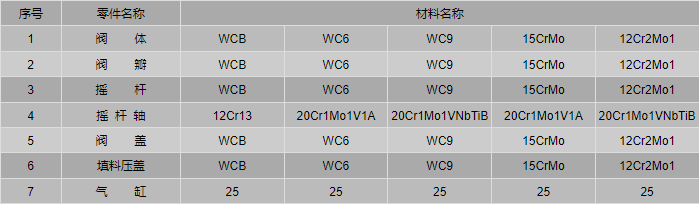

气动抽汽逆止阀零件材料：
气动抽汽逆止阀外形尺寸表：
气动抽汽逆止阀订货参数：
尊敬的客户！如果您需要订购我公司电站阀系列产品，咨询时请说明公称通径、公称压力、工作压力、材质、法兰执行标准和法兰密封面形式、使用介质及介质温度等，我公司可按客户需求承接定制，本产品配有阻尼重锤，可平衡关闭件动力矩，防止不锤的发生，其控制机构具有控制阀瓣在介质倒流时快速关闭阀门和阀瓣接近阀座时慢关缓闭的功能。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【气动抽汽逆止阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
