波纹管闸阀
| 德标波纹管闸阀 |
 |
产品名称： | 德标波纹管闸阀 | |||||
| 型号： | WZ41H | ||||||
| 口径： | DN15-500 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 铸钢、锻钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【德标波纹管闸阀】 | |||||||
德标波纹管闸阀详细介绍
德标波纹管闸阀结构特点：
1、关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。
2、双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准。
3、阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油。
4、人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。
1、阀门设计和制造按DIN EN 12288-2003
2、阀门的试验和检验按 DIN EN 12266 2003
3、阀门的结构长度按 DIN EN 558-1 1995
4、阀门的连接法兰按 DIN EN 1092-1 2002
德标波纹管闸阀性能规范：
德标波纹管闸阀性能规范：
公称压力(MPa) |
壳体试验压力 (Mpa) |
密封压力试验(Mpa) |
适用温度(℃) |
适用介质 |
1.6 |
2.4 |
1.76 |
HT:-10~300℃ |
水 |
2.5 |
3.75 |
2.75 |
||
4.0 |
6.0 |
4.4 |

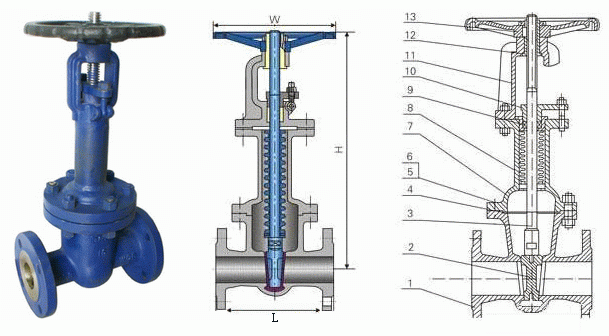

德标波纹管闸阀外形结构图：
德标波纹管闸阀连接尺寸：
口径（DN） |
L |
D |
D1 |
D2 |
b |
f |
H |
孔数-大小 |
40 |
240 |
150 |
110 |
88 |
18 |
3 |
473 |
4-18 |
50 |
250 |
165 |
125 |
102 |
20 |
3 |
524 |
4-18 |
65 |
270 |
185 |
145 |
122 |
22 |
3 |
567 |
8-18 |
80 |
280 |
200 |
160 |
138 |
24 |
3 |
655 |
8-18 |
100 |
300 |
235 |
190 |
162 |
24 |
3 |
833 |
8-22 |
125 |
325 |
270 |
220 |
188 |
26 |
3 |
908 |
8-26 |
150 |
350 |
300 |
250 |
218 |
28 |
3 |
1006 |
8-26 |
200 |
400 |
360 |
310 |
278 |
30 |
3 |
1423 |
12-26 |
250 |
450 |
425 |
370 |
335 |
32 |
3 |
1708 |
12-30 |
300 |
500 |
485 |
430 |
395 |
34 |
4 |
2117 |
16-30 |
350 |
550 |
555 |
490 |
450 |
38 |
4 |
2400 |
16-33 |
400 |
600 |
620 |
550 |
505 |
40 |
4 |
2707 |
16-36 |
450 |
650 |
670 |
600 |
548 |
42 |
4 |
2835 |
20-36 |
500 |
700 |
730 |
660 |
566 |
44 |
4 |
3169 |
20-36 |
600 |
800 |
845 |
770 |
670 |
46 |
5 |
4053 |
20-39 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【德标波纹管闸阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
