低温紧急切断阀
| 低温紧急切断阀 |
 |
产品名称： | 低温紧急切断阀 | |||||
| 型号： | DJ661F | ||||||
| 口径： | DN20-100 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 低温钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【低温紧急切断阀】 | |||||||
低温紧急切断阀详细介绍
低温紧急切断阀产品介绍：
低温紧急切断阀气缸充入指定压力时，活塞上升带动阀杆开启阀门，关闭时释放气缸内气体，活塞在弹簧的作用下带动阀杆与阀瓣向下运动，密封件压紧阀座，阀门关闭。旋转顶部的手轮带动阀杆与阀瓣向上运动，可手动开启阀门。
低温紧急切断阀工作原理：
气动工作时，当低温紧急切断阀的周围环境温度达到阀体内易熔金属熔化温度时(用于低温槽车、低温罐式集装箱的紧急切断阀易熔塞在75℃±5℃应熔化)，易熔塞内部的易熔金属就会熔化堵住气管，汽缸内的工作压力会自动排放，活塞在弹簧的作用力下带动阀杆与阀瓣向下运动，密封件压紧阀座，低温紧急切断阀关闭。
低温紧急切断阀性能参数：
公称通径 |
DN20mm～100mm |
公称压力 |
PN1.6-6.4MPa |
适用介质 |
液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等 |
适用温度 |
-196℃～+150℃ |
气缸气源压力 |
0.3～0.6MPa |
紧急切断温度 |
70±5℃ |
阀体、阀杆 |
ZG0Cr18Ni9 |
阀盖、阀瓣 |
0Cr18Ni9 |
气缸、支架 |
铸铝 |
填料、密封圈 |
PTFE |

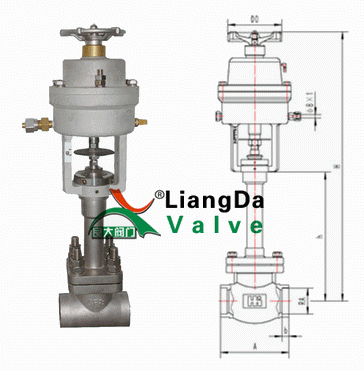

低温紧急切断阀连接尺寸：
公称通径 DN(mm) |
DJ661F 低温紧急切断阀 |
重量 (kg) |
||||||
尺 寸(mm) |
||||||||
L |
h |
H |
D0 |
D1 |
D2 |
L |
||
20 |
90 |
200 |
400 |
100 |
20 |
25.5 |
8 |
6 |
25 |
90 |
200 |
400 |
100 |
25 |
32.5 |
8 |
7 |
32 |
110 |
204 |
468 |
120 |
32 |
38.5 |
10 |
10 |
40 |
110 |
230 |
523 |
120 |
40 |
45.5 |
10 |
12 |
50 |
130 |
230 |
523 |
120 |
50 |
57.5 |
10 |
15 |
65 |
180 |
250 |
651 |
140 |
65 |
76.5 |
10 |
27 |
80 |
200 |
320 |
736 |
180 |
80 |
89.5 |
15 |
35 |
100 |
220 |
320 |
736 |
180 |
100 |
108.5 |
15 |
41 |
