当前位置：首页 >> 旋塞阀 >> 卡套旋塞阀 >> 美标平衡式旋塞阀
更新时间 2024-12-22 0:07:57


卡套旋塞阀
    美标平衡式旋塞阀
    美标平衡式旋塞阀   产品名称： 美标平衡式旋塞阀
    型号：PHX47F
    口径：DN15-350
    压力：150-900LB
    材质：铸钢、不锈钢

    良大优势：

    		 1、质量稳定：实行全过程质量监控
    细心把关，全方位检测！
    2、价格合理：高效率的成本控制
    减少开支，让利于客户！
    3、交货快捷：充足的库存，便捷的物流
    严格按照合同期交货！

    订货须知：

    		请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务：

    		提供全套流体控制解决方案，良大阀门
    售前、售中、售后专业服务。
    您正在浏览：【美标平衡式旋塞阀】

       美标平衡式旋塞阀详细介绍

    美标平衡式旋塞阀产品概述：

    美标平衡式旋塞阀适用于公称压力CLASS150-900LB，工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上作切断或接通管路介质用。

    美标平衡式旋塞阀产品特点：
    1、产品结构合理、密封可靠、性能优良、造型美观。
    2、它的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。
    3、阀门没有空腔给介质积聚。
    4、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况。
    5、双向流动，使用安装更方便。
    6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

    美标平衡式旋塞阀产品标准：

    结构长度

    承插端尺寸

    检查验收

    ANSI B16.10

    ANSI B16.5

    API 598

    美标平衡式旋塞阀性能规范：

    型号

    压力级(LB)

    试验压力PS(MPa)

    适用介质

    适用温度(℃)聚四氟乙烯

    壳体

    密封(水)

    低压密封(气)

    PHX47F-150(LB)C
    PHX47F-300(LB)C
    PHX47F-600(LB)C

    150

    3.0

    2.2

    0.5~0.7

    水、蒸汽、油品

    ≤150

    300

    7.8

    5.6

    600

    15.3

    11.2

    PHX47F-150(LB)C
    PHX47F-300(LB)C
    PHX47F-600(LB)C

    150

    3.0

    2.2

    0.5~0.7

    硝酸类

    ≤150

    300

    7.8

    5.6

    600

    15.3

    11.2

    PHX47F-150(LB)C
    PHX47F-300(LB)C
    PHX47F-600(LB)C

    150

    3.0

    2.2

    0.5~0.7

    硝酸类

    ≤150

    300

    7.8

    5.6

    600

    15.3

    11.2

    今晚十二生肖开什么号码开奖8月28

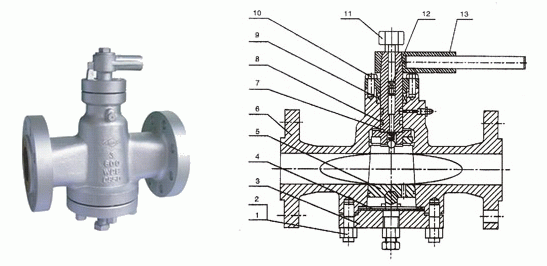

    美标平衡式旋塞阀零件材料：

    1

    双头螺栓

    ASTM A193-B7.A193-B8.A193-B8M

    2

    六角螺母

    ASTM A194-2H.A194-8.A194-8M

    3

    阀盖

    ASTM A216-WCB
    ASTM A351-CF8，CF8M，CF3，CF3M

    4

    垫片

    柔性石墨 +不锈钢

    5

    塞子

    ASTM A182-Gr.F6a ASTM A182-F22
    ASTM A182-F304、F316、F321、F304L、F316L

    6

    阀体

    ASTM A216-WCB
    ASTM A351-CF8，CF8M，CF3，CF3M

    7

    阀杆

    ASTM A182-Gr．F6a ASTM A182-F22
    ASTM A182-F304、F316、F321、F304L、F316L

    8

    “0”型圈

    丁腈橡胶 NBR

    9

    填料

    柔性石墨

    10

    填料压盖

    ASTM A216-WCB
    ASTM A351-CF8，CF8M，CF3，CF3M

    11

    加油嘴

    		                                                                B62

    12

    止回阀

    		                                        F6a、F304、F304L、F316、F316L

    13

    手柄

    ASTM A47-32510、A216 WCB

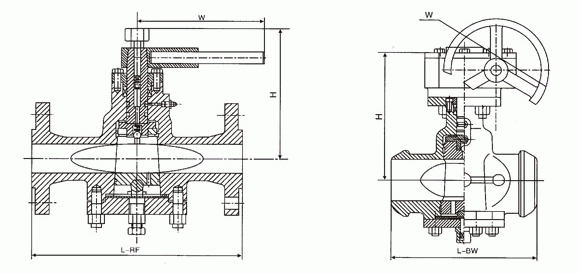

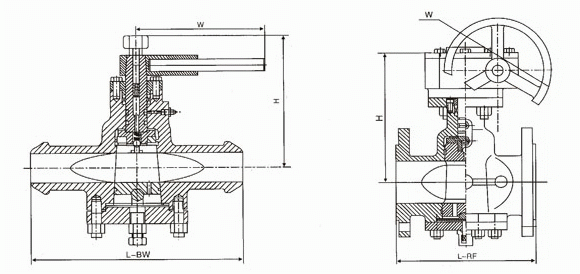

    美标平衡式旋塞阀外形结构图：
    今晚十二生肖开什么号码开奖8月28
    今晚十二生肖开什么号码开奖8月28

    美标平衡式旋塞阀连接尺寸：

    型号

    		 PHX47F-150LB

    压力等级

    		 150LB

    口径

    mm

    		 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
    in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
    L-RF 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
    L-BW 152 178 203 216 229 267 305 330 356 38l 394 457 533 610 686
    H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
    W 400 400 500 500 600 600 820 820 300 300 320 320 350 380 380

    重量(Kg)

    		 10 12 14 17 19 21 29 33 48 75 98 125 171 230 370

    型号

    		 PHX47F-300LB

    压力等级

    		 300LB

    口径

    		 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350

    in

    		 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
    L-RF 140 152 165 178 190 216 241 283 305 38l 403 419 457 502 762
    L-BW 152 178 203 216 229 267 305 330 356 381 457 521 559 635 762
    H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
    W 400 400 500 600 600 820 1000 1000 300 300 320 320 350 380 380

    重量(Kg)

    		 12 14 16 19   24 3l 36 61 86 130 190 255 380 560

    型号

    		 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350

    压力等级

    		 PHX47F-600LB

    口径

    		 mm 600LB

    in

    		 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
    L-RF·BW 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
    H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
    W 400 400 500 500 600 600 820 820 300 300 320 320 350 380 380

    重量(Kg)

    		 14 16 18 20 24 29 35 47 91 129 210 320 660 920 1250

    型号

    		 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350

    压力等级

    		 PHX47F-900LB

    口径

    		 mm 900LB

    in

    		 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
    L-RF·BW 229 229 254 279 305 368 419 381 457 559 610 737 838 965 1029
    H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
    W 400 400 500 600 600 820 1000 1000 300 300 320 320 350 380 380

    重量(Kg)

    		 17 29 2l 24 30 37 44 65 110 160 255 380 810 1050 1460

    注：四寸以上为蜗轮操作


    提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【美标平衡式旋塞阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
