德标暗杆闸阀 |
产品名称: | 德标暗杆闸阀 | ||||||
型号: | Z45H/W | ||||||
口径: | DN50-400 | ||||||
压力: | 1.6-6.4MPa | ||||||
材质: | 铸钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【德标暗杆闸阀】 |
德标暗杆闸阀详细介绍
德标暗杆闸阀产品概述:
德标暗杆闸阀适用于压力PN1.6~6.4MPa,工作温度 -29~425℃(碳钢)及 -40~500℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。通过选用不同的材质,德标暗杆闸阀广泛用于化工、火力、发电厂等油品、水、蒸气管道上。
德标暗杆闸阀标准规范:
结构形式 |
BB-BG-OS&Y |
驱动方式 |
手动 Hand-operated |
电动 Electric-actuated |
|
设计标准 |
DIN3352 |
结构长度 |
DIN3202 |
连接法兰 |
DIN2543-2547 |
试验和检验 |
DIN3230 |
德标暗杆闸阀性能规范:
公称压力(MPa) |
壳体实验压力(MPa) |
密封试验压力(MPa) |
适用温度(℃) |
使用介质 |
1.6 |
2.4 |
1.76 |
-110~600℃ |
水、蒸汽、油品等 |
2.5 |
3.75 |
2.75 |
||
4.0 |
6.0 |
4.4 |
||
6.4 |
9.6 |
7.04 |
德标暗杆闸阀零件材料:
壳体 |
GS-C25 |
1.4308 |
||||||||||||||
阀瓣 |
GS-C25 |
1.4308 |
1.4408 |
Monel |
||||||||||||
阀杆 |
13Cr |
1.4308 |
1.4408 |
Monel |
F304 |
|||||||||||
阀瓣密封面 |
13Cr |
13Cr |
STL |
1.4308 |
STL |
1.4408 |
STL |
Monel |
1.4308 |
1.4308 |
STL |
|||||
阀座密封面 |
13Cr |
STL |
STL |
1.4308 |
STL |
1.4408 |
STL |
Monel |
1.4308 |
STL |
STL |
|||||
壳体 |
1.4408 |
1.4306 |
1.4301 |
|||||||||||||
阀瓣 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
阀杆 |
1.4408 |
1.4306 |
1.4301 |
|||||||||||||
阀瓣密封面 |
1.4408 |
1.4408 |
STL |
1.4306 |
1.4306 |
STL |
1.4301 |
1.4301 |
STL |
|||||||
阀座密封面 |
1.4408 |
STL |
STL |
1.4306 |
STL |
STL |
1.4301 |
STL |
STL |

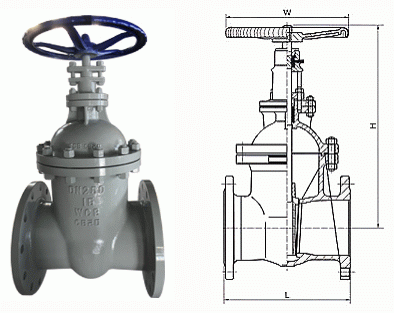

德标暗杆闸阀外形结构图:
德标暗杆闸阀连接尺寸:
压力等级 (MPa) |
PN1.6MPa |
|||||||||||
口径 Size |
nn |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
250 |
270 |
280 |
330 |
360 |
390 |
460 |
530 |
630 |
690 |
750 |
|
H |
305 |
354 |
402 |
437 |
496 |
541 |
699 |
815 |
914 |
1189 |
1350 |
|
W |
200 |
200 |
250 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
|
重量(Kg) |
20 |
30 |
38 |
56 |
75 |
100 |
182 |
278 |
398 |
500 |
618 |
压力等级 (MPa) |
PN2.5MPa |
|||||||||||
口径 Size |
nn |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
250 |
270 |
280 |
330 |
360 |
390 |
460 |
530 |
630 |
690 |
750 |
|
H |
325 |
363 |
415 |
453 |
505 |
556 |
744 |
864 |
948 |
1269 |
1450 |
|
W |
200 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
600 |
|
重量(Kg) |
20 |
30 |
39 |
58 |
80 |
101 |
190 |
290 |
405 |
510 |
650 |
压力等级 (MPa) |
PN4.0MPa |
|||||||||||
口径 Size |
nn |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
250 |
270 |
280 |
330 |
360 |
390 |
460 |
530 |
630 |
690 |
750 |
|
H |
325 |
370 |
430 |
480 |
532 |
589 |
783 |
888 |
965 |
1285 |
1512 |
|
W |
200 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
600 |
|
重量(Kg) |
20 |
31 |
41.5 |
61 |
83 |
110 |
210 |
318.5 |
430 |
520 |
680 |
