当前位置:首页 >> 旋塞阀 >> 铸铁旋塞阀 >> 三通内螺纹铸铁旋塞阀
更新时间 2024-12-22 0:07:46


铸铁旋塞阀
    三通内螺纹铸铁旋塞阀
    三通内螺纹铸铁旋塞阀   产品名称: 三通内螺纹铸铁旋塞阀
    型号:X14W-10
    口径:DN15-100
    压力:0.6-6.4MPa
    材质:铸铁

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【三通内螺纹铸铁旋塞阀

       三通内螺纹铸铁旋塞阀详细介绍


    三通内螺纹铸铁旋塞阀产品概述:

    三通内螺纹铸铁旋塞阀是关闭件或柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与阀体上的通道口相通或分开,实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形。这些形状使旋塞阀的结构变得轻巧,但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用,但是依据适用的性质和密封面的耐冲蚀性,有时也可用于节流。

    三通内螺纹铸铁旋塞阀工作原理:
    三通内螺纹铸铁旋塞阀是一种能快速开关的阀,由于旋密封面之间运动带有擦拭作用,而在全开时可完全防止与流动介质的接触,故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性是它易于适应多通道结构,以致一个阀可以获得两个、三个,甚至四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。

    三通内螺纹
    铸铁旋塞阀性能规范:
    型号
    公称压力
    PN(MPa)
    试验压力PS(MPa)
    适用介质
    工作温度(℃)
    壳体
    密封
    X14W-1.0
    1.0
    1.5
    1.1
    煤气、油品
    ≤100

    三通内螺纹铸铁旋塞阀零件材料:
    零件名称
    阀体
    塞子
    填料压盖
    填料
    X14W-1.0
    铸铁
    铸铁
    铸铁
    油浸石棉盘根
    柔性石墨

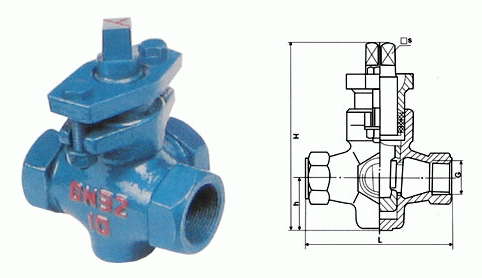

    三通内螺纹铸铁旋塞阀外形结构图:
    今晚十二生肖开什么号码开奖8月28

    三通内螺纹铸铁旋塞阀连接尺寸:
    公称通径
    DN(mm)
    管螺纹
    G
    尺寸(mm)
    H
    L
    h
    S
    15
    1/2
    117
    85
    30
    12
    20
    3/4
    126
    90
    34
    16
    25
    1
    160
    110
    42
    18
    32
    11/4
    176
    130
    48
    18
    40
    11/2
    210
    150
    64
    26
    50
    2
    238
    170
    76
    28
    65
    21/2
    250
    220
    80
    30
    80
    3
    340
    250
    115
    38
    100
    4
    350
    300
    125
    42

    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【三通内螺纹铸铁旋塞阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
