沥青专用旋塞阀
| 沥青专用旋塞阀 |
 |
产品名称： | 沥青专用旋塞阀 | |||||
| 型号： | BX43W-16C/BX44W-16C | ||||||
| 口径： | DN50-300 | ||||||
| 压力： | 0.6-6.4MPa | ||||||
| 材质： | 铸铁、铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【沥青专用旋塞阀】 | |||||||
沥青专用旋塞阀详细介绍
沥青专用旋塞阀产品概述：
沥青专用阀又名（沥青专用旋塞阀）同属阀门，它的启闭件(锥塞或球) 围绕自身中心线旋转旋塞阀是用带通孔的塞体做为启闭件，通过塞体与阀杆的转动实现启闭动作的阀门。沥青专用阀结构简单、启闭迅速、流体阻力小。近年来作为历史上最早被人们采用的阀门之一，不但没再被球阀等型式的阀门所代替，反而市场呈现愈来愈火爆的趋势。沥青专用旋塞阀性能规范：
型号
|
公称压力
PN（MPa） |
试验压力PS（MPa）
|
适用介质
|
工作温度（℃）
|
|
壳体
|
密封
|
||||
BX43W-1.6C
|
1.6
|
2.0
|
1.6
|
沥青及厚质油类
|
≤425
|
BX44W-1.6C
|
1.6
|
2.0
|
1.6
|
||

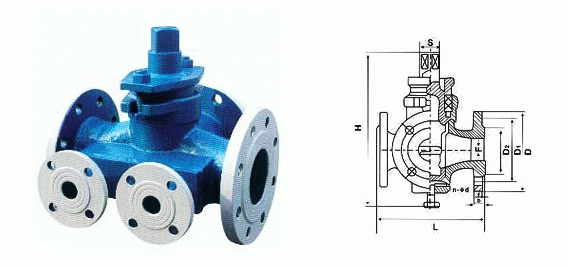

沥青专用旋塞阀外形结构图：
沥青专用旋塞阀连接尺寸：
公称通径
DN（mm） |
L
|
D
|
D1
|
D2
|
b
|
F
|
n-φd
|
H
|
S
|
|
50
|
二通
|
250
|
160
|
125
|
100
|
18
|
3
|
4-φ18
|
250
|
30×30
|
三通
|
250
|
160
|
125
|
100
|
18
|
3
|
4-φ18
|
|||
65
|
二通
|
300
|
180
|
145
|
120
|
20
|
3
|
4-φ18
|
280
|
40×40
|
三通
|
300
|
180
|
145
|
120
|
20
|
3
|
4-φ18
|
|||
80
|
二通
|
300
|
195
|
160
|
135
|
20
|
3
|
8-φ18
|
320
|
45×45
|
三通
|
300
|
195
|
160
|
135
|
20
|
3
|
8-φ18
|
|||
100
|
二通
|
325
|
215
|
180
|
155
|
22
|
3
|
8-φ18
|
350
|
52×52
|
三通
|
325
|
215
|
180
|
155
|
22
|
3
|
8-φ18
|
|||
125
|
二通
|
350
|
245
|
210
|
185
|
22
|
3
|
8-φ18
|
405
|
62×62
|
三通
|
350
|
245
|
210
|
185
|
22
|
3
|
8-φ18
|
|||
150
|
二通
|
400
|
280
|
240
|
210
|
24
|
3
|
8-φ23
|
-
|
68×68
|
三通
|
400
|
280
|
240
|
210
|
24
|
3
|
8-φ23
|
|||
200
|
二通
|
450
|
335
|
295
|
265
|
26
|
3
|
12-φ23
|
-
|
75×75
|
三通
|
450
|
335
|
295
|
265
|
26
|
3
|
12-φ23
|
|||
沥青专用旋塞阀产品优点：
1、阀体进出口端窗口设计为双道沟槽密封环结构,旋塞在旋转过程中，其密封副间的密封比压在逐渐变化，直至到达全开或全关位置时，产生足够的密封比压，副密封达到零泄漏。
2、双道沟槽密封环即可以使PTFE衬套稳固在阀体内不产生位移，又可吸收由于温差变化引起衬套产生的微量变形，同时衬套与旋塞之间产生有力的擦拭作用，又提高了密封面的使用寿命。
3、整个密封过程可近似认为与管道内压力无关。
4、PTFE衬套内，根据使用温度和工作介质采用不同材料填充物。润滑好、寿命长。
