卡套式美标旋塞阀详细介绍
卡套式美标旋塞阀产品概述：
卡套式美标旋塞阀适用于公称压力CLASS150-900LB，工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上作切断或接通管路介质用。卡套式美标旋塞阀产品特点：
1、产品结构合理、密封可靠、性能优良、造型美观。
2、它的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。
3、阀门没有空腔给介质积聚。
4、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况。
5、双向流动，使用安装更方便。
6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
卡套式美标旋塞阀产品标准：
项目
|
设计
|
压力-温度基准
|
结构长度
|
法兰连接尺寸
|
试验与检验
|
标准
|
ANSI B16.34.AP1600
|
ANSI B16.34
|
ANSI B16.10
|
ANSI B16.5
|
AP1598
|
卡套式美标旋塞阀性能规范：
型号
|
压力级
（Lb） |
试验压力PS（MPa）
|
适用介质
|
适用温度℃
聚四氟乙烯 |
||
壳体
|
密封（水）
|
低压密封（气）
|
||||
X41F-150（LB）C
X41F-300（LB）C X41F-600（LB）C |
150
|
3.0
|
2.2
|
0.5~0.7
|
水、蒸气、油品等
|
≤150
|
300
|
7.8
|
5.6
|
||||
600
|
15.3
|
11.2
|
||||
X41F-150（LB）P
X41F-300（LB）P X41F-600（LB）P |
150
|
3.0
|
2.2
|
0.5~0.7
|
硝酸类
|
≤150
|
300
|
7.8
|
5.6
|
||||
600
|
15.3
|
11.2
|
||||
X41F-150（LB）R
X41F-300（LB）R X41F-600（LB）R |
150
|
3.0
|
2.2
|
0.5~0.7
|
醋酸类
|
≤150
|
300
|
7.8
|
5.6
|
||||
600
|
15.3
|
12.2
|
||||

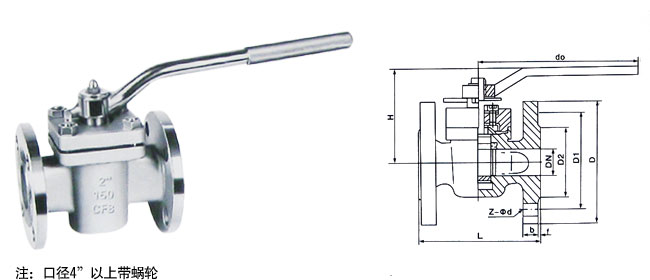

卡套式美标旋塞阀外形结构图：
卡套式美标旋塞阀连接尺寸：
压力
|
公称通径DN
|
尺寸（mm）
|
||||||||
(in)
|
(mm)
|
D
|
D1
|
D2
|
L
|
H
|
do
|
b-f
|
Z-φd
|
|
150LB
|
1/2
|
15
|
89
|
60.5
|
35
|
108
|
110
|
150
|
12-2
|
4-φ15
|
3/4
|
20
|
98
|
70
|
43
|
117
|
115
|
150
|
12-2
|
4-φ15
|
|
1
|
25
|
108
|
79.5
|
51
|
127
|
115
|
180
|
12-2
|
4-φ15
|
|
11/4
|
32
|
117
|
89
|
64
|
140
|
135
|
270
|
13-2
|
4-φ15
|
|
11/2
|
40
|
127
|
98.5
|
73
|
165
|
140
|
280
|
15-2
|
4-φ15
|
|
2
|
50
|
152
|
120.5
|
92
|
178
|
150
|
300
|
16-2
|
4-φ19
|
|
21/2
|
65
|
178
|
139.5
|
105
|
190
|
165
|
350
|
18-2
|
4-φ19
|
|
3
|
80
|
190
|
152.5
|
127
|
203
|
180
|
400
|
19-2
|
4-φ19
|
|
4
|
100
|
229
|
190.5
|
157
|
229
|
380
|
-
|
24-2
|
4-φ19
|
|
5
|
125
|
254
|
216
|
186
|
254
|
460
|
-
|
25-2
|
8-φ22
|
|
6
|
150
|
279
|
241.5
|
216
|
267
|
520
|
-
|
27-2
|
8-φ22
|
|
8
|
200
|
343
|
298.5
|
270
|
292
|
580
|
-
|
30-2
|
8-φ22
|
|
