衬氟旋塞阀

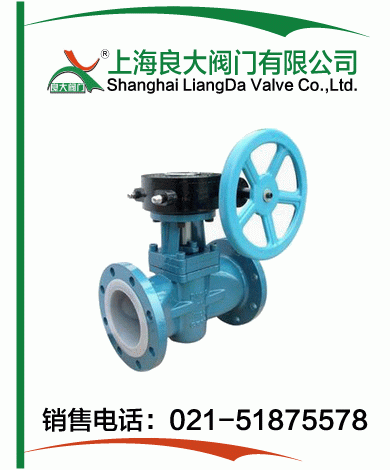

| 蜗轮衬氟旋塞阀 |
 |
产品名称： | 蜗轮衬氟旋塞阀 | |||||
| 型号： | X343F46 | ||||||
| 口径： | DN50-300 | ||||||
| 压力： | 0.6-6.4MPa | ||||||
| 材质： | 铸铁、铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【蜗轮衬氟旋塞阀】 | |||||||
蜗轮衬氟旋塞阀详细介绍
蜗轮衬氟旋塞阀产品概述：
蜗轮衬氟旋塞阀是用带通孔的塞体作启闭件，塞体随阀杆转动，以实现启闭动作的阀门。旋塞阀启闭迅速、流体阻力小。基本系列有衬里旋塞阀（全衬型）和衬套旋塞阀（半衬型）。旋塞阀多用于截断介质流动，也可进行介质分配（三通旋塞阀）。适用于-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
蜗轮衬氟旋塞阀零件材料：
蜗轮衬氟旋塞阀结构特点：
1、X343F/P型、XD63F/R型、XC63F/R型属衬套型，特殊设计的阀座衬套（聚四氟乙烯或对位聚苯）与钢制塞体组成的密封副、塞子为不锈钢（不衬）。密封性能好、使用寿命长、自润滑、转动灵活。
2、X343S型、X344S型属全衬里型，所有过流部件、阀体、塞子表面均衬有高分子材料满足各种工况需要。
蜗轮衬氟旋塞阀零件材料：
零件名称
|
材料
|
|
阀体
|
铸铁、铸钢、不锈钢、内衬F46、F3
|
|
塞子
|
铸铁、铸钢、不锈钢、内衬F46、F3
|
|
阀盖
|
铸铁、铸钢、不锈钢
|
|
填料
|
F4
|
|
蜗轮衬氟旋塞阀技术规范：
技术规范
|
|
设计标准
|
GB12240
|
结构长度
|
GB12221
|
法兰标准
|
JB/T79-94
|
驱动方式
|
GB9113.1-26
|
检验试验
|
BG/T13927
|
驱动方式
|
手动、蜗轮、电动、气动
|

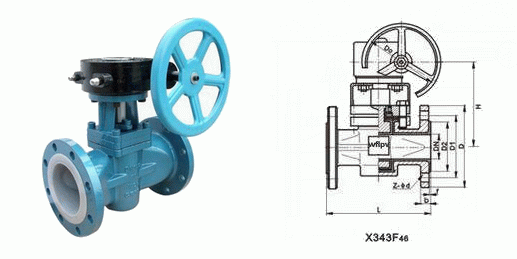

蜗轮衬氟旋塞阀外形结构图：
蜗轮衬氟旋塞阀连接尺寸：
公称通径
DN |
PN1.0(MPa)主要外形尺寸和连接尺寸（mm）
|
重量
|
||||||||
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
Do
|
H
|
Kg
|
|
20
|
150
|
105
|
75
|
50
|
3
|
14
|
4-φ14
|
160
|
95
|
7
|
25
|
160
|
115
|
85
|
65
|
3
|
14
|
4-φ14
|
160
|
98
|
8
|
32
|
170
|
135
|
100
|
70
|
3
|
16
|
4-φ18
|
220
|
113
|
10
|
40
|
180
|
145
|
110
|
80
|
3
|
18
|
4-φ18
|
250
|
135
|
15
|
50
|
210
|
160
|
125
|
100
|
3
|
20
|
8-φ18
|
250
|
140
|
18
|
65
|
220
|
180
|
145
|
120
|
3.5
|
20
|
8-φ18
|
300
|
145
|
25
|
80
|
250
|
195
|
160
|
135
|
3.5
|
22
|
8-φ18
|
330
|
205
|
35
|
100
|
275
|
215
|
180
|
155
|
4
|
24
|
8-φ18
|
350
|
240
|
46
|
125
|
310
|
245
|
210
|
185
|
4
|
26
|
8-φ18
|
400
|
260
|
65
|
150
|
350
|
280
|
240
|
210
|
4
|
28
|
8-φ23
|
600
|
290
|
90
|
200
|
400
|
335
|
295
|
265
|
4.5
|
32
|
8-φ23
|
800
|
330
|
160
|
250
|
460
|
390
|
350
|
320
|
4.5
|
36
|
12-φ23
|
900
|
380
|
230
|
