美标承插焊卡套旋塞阀 |
产品名称: | 美标承插焊卡套旋塞阀 | ||||||
型号: | X61F | ||||||
口径: | DN15-100 | ||||||
压力: | 150-900LB | ||||||
材质: | 铸铁、铸钢、不锈钢 | ||||||
|
|||||||
您正在浏览:【美标承插焊卡套旋塞阀】 |
美标承插焊卡套旋塞阀详细介绍
美标承插焊卡套旋塞阀产品概述:
美标承插焊卡套旋塞阀适用于公称压力CLASS150-900LB,工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上作切断或接通管路介质用。
美标承插焊卡套旋塞阀产品特点:
1、产品结构合理、密封可靠、性能优良、造型美观。
2、它的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。
3、阀门没有空腔给介质积聚。
4、金属唇边在旋塞转时提供自洁的作用,适合于粘稠和易结垢的工况。
5、双向流动,使用安装更方便。
6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。
美标承插焊卡套旋塞阀产品标准:
结构长度 |
承插端尺寸 |
检查验收 |
ANSI B16.10 |
ANSI B16.5 |
API 598 |
美标承插焊卡套旋塞阀性能规范:
型号 |
压力级(LB) |
试验压力PS(MPa) |
适用介质 |
适用温度(℃)聚四氟乙烯 |
||
壳体 |
密封(水) |
低压密封(气) |
||||
X61F-150(LB)C |
150 |
3.0 |
2.2 |
0.5~0.7 |
水、蒸汽、油品 |
≤150 |
300 |
7.8 |
5.6 |
||||
600 |
15.3 |
11.2 |
||||
X61F-150(LB)C |
150 |
3.0 |
2.2 |
0.5~0.7 |
硝酸类 |
≤150 |
300 |
7.8 |
5.6 |
||||
600 |
15.3 |
11.2 |
||||
X61F-150(LB)C |
150 |
3.0 |
2.2 |
0.5~0.7 |
硝酸类 |
≤150 |
300 |
7.8 |
5.6 |
||||
600 |
15.3 |
11.2 |
美标承插焊卡套旋塞阀零件材料:
零件名称 |
阀体、阀盖 |
旋 塞 |
衬套、填料、垫片 |
螺 栓 |
X61F-150(Lb)C |
WCB |
2Cr13 |
PTFE |
35CrMo |
X61F-150(Lb)P |
CF8 |
304 |
PTFE |
1Cr17Ni2 |
X61F-150(Lb)R |
CF8M |
316 |
PTFE |
1Cr17Ni2 |

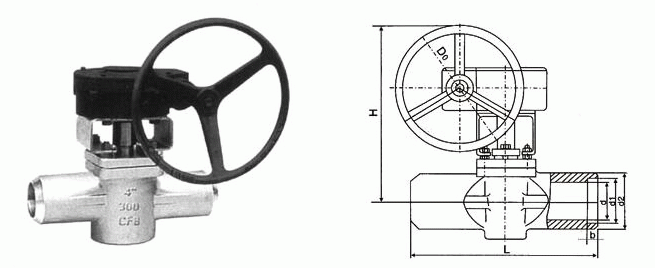

美标承插焊卡套旋塞阀外形结构图:
美标承插焊卡套旋塞阀连接尺寸:
压力 |
公称通径 |
尺寸(mm) |
||||||
NPS(inch) |
(mm) |
d1 |
d2 |
L |
b |
H |
D0 |
|
150 LB |
1/2 |
13 |
21.8±0.1 |
38 |
108 |
10 |
110 |
160 |
3/4 |
19 |
27.2±0.1 |
43 |
117 |
13 |
115 |
160 |
|
1 |
25 |
33.9±0.1 |
49 |
127 |
13 |
115 |
190 |
|
11/4 |
32 |
42.7±0.1 |
56 |
140 |
13 |
135 |
190 |
|
11/2 |
38 |
48.8±0.1 |
65 |
165 |
13 |
140 |
240 |
|
2 |
51 |
61.2±0.1 |
78 |
178 |
16 |
150 |
305 |
|
21/2 |
64 |
74±0.2 |
90 |
190 |
16 |
165 |
305 |
|
3 |
78 |
90±0.15 |
105 |
203 |
16 |
180 |
450 |
|
4 |
102 |
115.6±0.15 |
126 |
229 |
19 |
380 |
500 |
压力 |
公称通径(英寸) |
尺寸(mm) |
||||||
d |
d1 |
d2 |
L |
b |
H |
D0 |
||
150Lb |
1/2 |
13 |
21.8±0.1 |
38 |
140 |
10 |
110 |
175 |
3/4 |
19 |
27.2±0.1 |
43 |
152 |
13 |
115 |
175 |
|
1 |
25 |
33.9±0.1 |
49 |
165 |
13 |
115 |
175 |
|
11/4 |
32 |
42.7±0.1 |
56 |
178 |
13 |
135 |
220 |
|
11/2 |
38 |
48.8±0.1 |
65 |
190 |
13 |
140 |
280 |
|
2 |
51 |
61.2±0.1 |
78 |
216 |
16 |
150 |
305 |
|
21/2 |
64 |
74±0.2 |
90 |
241 |
16 |
165 |
350 |
|
3 |
78 |
90±0.15 |
105 |
283 |
16 |
180 |
450 |
|
4 |
102 |
115.6±0.15 |
126 |
305 |
19 |
380 |
300 |
|
600Lb |
1/2 |
13 |
21.8±0.1 |
38 |
165 |
10 |
110 |
175 |
3/4 |
19 |
27.2±0.1 |
46 |
190 |
13 |
115 |
175 |
|
1 |
25 |
33.9±0.1 |
52 |
216 |
13 |
115 |
220 |
|
11/4 |
32 |
42.7±0.1 |
60 |
229 |
13 |
135 |
280 |
|
11/2 |
38 |
48.8±0.1 |
70 |
241 |
13 |
140 |
305 |
|
2 |
51 |
61.2±0.1 |
82 |
292 |
16 |
150 |
350 |
|
21/2 |
64 |
74±0.2 |
98 |
330 |
16 |
165 |
450 |
|
3 |
76 |
90±0.15 |
115 |
356 |
16 |
180 |
500 |
|
4 |
102 |
115.6±0.15 |
136 |
432 |
19 |
380 |
-- |
