美标旋塞阀
| 美标卡套式旋塞阀 |
 |
产品名称： | 美标卡套式旋塞阀 | |||||
| 型号： | X341F | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 150-900LB | ||||||
| 材质： | 铸铁、铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【美标卡套式旋塞阀】 | |||||||
美标卡套式旋塞阀详细介绍
美标卡套式旋塞阀产品概述：
美标卡套式旋塞阀适用于公称压力CLASS150-900LB，工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上作切断或接通管路介质用。美标卡套式旋塞阀产品特点：
1、产品结构合理、密封可靠、性能优良、造型美观。
2、它的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。
3、阀门没有空腔给介质积聚。
4、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况。
5、双向流动，使用安装更方便。
6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
美标卡套式旋塞阀产品标准：
项目
|
设计
|
压力-温度基准
|
结构长度
|
法兰连接尺寸
|
试验与检验
|
标准
|
ANSI B16.34.AP1600
|
ANSI B16.34
|
ANSI B16.10
|
ANSI B16.5
|
AP1598
|
美标卡套式旋塞阀零件材料：
型号
|
阀体、阀盖
|
旋塞
|
衬套、填料、垫片
|
螺栓
|
X41F-150（LB）C
X41F-600（LB）C |
WCB
|
2Cr13
|
PTFE
|
35CrMo
|
X41F-150（LB）P
X41F-600（LB）P |
CF8
|
304
|
PTFE
|
1Cr17Ni2
|
X41F-150（LB）R
X41F-600（LB）R |
CF8M
|
316
|
PTFE
|
1Cr17Ni2
|

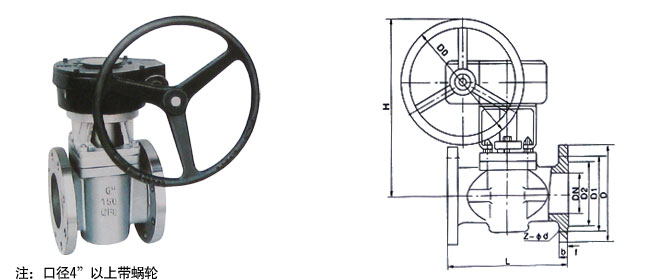

美标卡套式旋塞阀外形结构图：
美标卡套式旋塞阀连接尺寸：
压力
|
公称通径DN
|
尺寸（mm）
|
|||||||||
(in)
|
(mm)
|
D
|
D1
|
D2
|
Do
|
L
|
H
|
b
|
f
|
Z-φd
|
|
300LB
|
1/2
|
15
|
95
|
66.5
|
35
|
-
|
140
|
110
|
15
|
2
|
4-φ15
|
3/4
|
20
|
117
|
82.5
|
43
|
-
|
152
|
115
|
16
|
2
|
4-φ19
|
|
1
|
25
|
124
|
89
|
51
|
-
|
165
|
115
|
18
|
2
|
4-φ19
|
|
11/4
|
32
|
133
|
98.5
|
64
|
-
|
178
|
135
|
19
|
2
|
4-φ19
|
|
11/2
|
40
|
156
|
114.5
|
73
|
-
|
190
|
140
|
21
|
2
|
4-φ22
|
|
2
|
50
|
165
|
127
|
92
|
-
|
216
|
150
|
22
|
2
|
8-φ19
|
|
21/2
|
65
|
190
|
149
|
105
|
-
|
241
|
165
|
25
|
2
|
8-φ22
|
|
3
|
80
|
210
|
168.5
|
127
|
-
|
283
|
180
|
29
|
2
|
8-φ22
|
|
4
|
100
|
254
|
200
|
157
|
300
|
305
|
380
|
32
|
2
|
8-φ22
|
|
5
|
125
|
279
|
235
|
186
|
300
|
381
|
460
|
35
|
2
|
8-φ22
|
|
6
|
150
|
318
|
270
|
216
|
320
|
403
|
520
|
38
|
2
|
12-φ22
|
|
8
|
200
|
381
|
330
|
270
|
320
|
419
|
580
|
41
|
2
|
12-φ25
|
|
600LB
|
1/2
|
15
|
95
|
66.5
|
35
|
-
|
165
|
175
|
22
|
7
|
4-φ15
|
3/4
|
20
|
118
|
82.5
|
43
|
-
|
190
|
175
|
23
|
7
|
4-φ19
|
|
1
|
25
|
124
|
89
|
51
|
-
|
216
|
175
|
25
|
7
|
4-φ19
|
|
11/4
|
32
|
133
|
98.5
|
64
|
-
|
229
|
220
|
28
|
7
|
4-φ19
|
|
11/2
|
40
|
156
|
114.5
|
73
|
-
|
241
|
280
|
30
|
7
|
4-φ22
|
|
2
|
50
|
165
|
127
|
92
|
-
|
292
|
305
|
33
|
7
|
8-φ19
|
|
21/2
|
65
|
190
|
149
|
100
|
-
|
330
|
380
|
36
|
7
|
8-φ22
|
|
3
|
80
|
210
|
168
|
127
|
-
|
356
|
450
|
39
|
7
|
8-φ22
|
|
4
|
100
|
273
|
216
|
157
|
300
|
432
|
-
|
45
|
7
|
8-φ25
|
|
5
|
125
|
330
|
266.5
|
186
|
300
|
508
|
-
|
52
|
7
|
8-φ29
|
|
6
|
150
|
356
|
292
|
216
|
320
|
559
|
-
|
55
|
7
|
12-φ29
|
|
8
|
200
|
419
|
349
|
270
|
320
|
660
|
-
|
63
|
7
|
12-φ32
|
|
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【美标卡套式旋塞阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
